E5□C의 히터 단선 경보 설정을 알려주세요.
- 등록일
- 2025. 12. 17.
E5□C의 히터 단선 경보 설정을 알려주세요.
히터 단선 경보란 별매 CT(형 E54-CT1, 형 E54-CT3)를 사용하여 제어 출력이 ON 상태일 때의 히터 전류값을 측정하고, 히터 전류값이 "히터 단선 감지"로 설정된 전류값보다 낮아지면 경보를 출력하는 기능입니다.
공장 출하 시 설정에서는 보조 출력 1(SUB1)로 출력됩니다.
출력 할당을 통해 출력 대상을 변경할 수 있습니다. 또한 경보 1~4 등과 OR 출력을 원할 경우 "종합 경보"를 사용하십시오.
■설정 항목
・전원을 켜면 운전 레벨로 진입합니다. 운전 레벨에서
키를 3초 이상 누르면 초기 설정 레벨로 진입합니다.
키를 짧게 누를 때마다 파라미터가 전환됩니다.
초기 설정 레벨에서
키를 1초 이상 누르면 운전 레벨로 진입합니다.
운전 레벨에서 키를 1초 미만 누르면 조정 레벨로 진입합니다.
초기 설정 레벨과 마찬가지로 키를 짧게 누를 때마다 파라미터가 전환됩니다.
조정 레벨에서 키를 1초 미만 누르면 운전 레벨로 진입합니다.
・고기능 설정 레벨로 전환하는 방법은 관련 FAQ를 참조하십시오.
*1 3상 히터용 히터 단선 경보 기능이 있는 기종에만 표시됩니다.
■히터 단선 감지(Hb1, Hb2) 설정 예
・아래 표에서는 히터 단선 사용, 히터 단선 히스테리시스, 히터 단선 래치는 생략했습니다.
히터 단선 사용은 ON(초기값 그대로)으로, 히터 단선 래치, 히터 단선 히스테리시스는 임의로 설정하십시오.
*2 3상 히터용 히터 단선 경보 기능이 있는 기종에만 표시됩니다.
*3 3상 히터용 히터 단선 경보 기능이 있는 기종에서만 3상 히터의 단선 검출이 가능합니다.
■주의사항
・히터의 정상 전류값 합계는 50A 이하로 사용하십시오.
・또한, 아래 조건을 충족하도록 하십시오.
・10.0A 미만의 히터 ： 정상 시 전류값과 단선 시 전류값의 차이는 1A 이상으로 사용하십시오.
1A 미만인 경우 검출이 불안정해집니다.
・10.0A 이상의 히터 ： 정상 시 전류값과 단선 시 전류값의 차이는 2.5A 이상으로 사용하십시오.
2.5A 미만인 경우 검출이 불안정해집니다.
・소형 히터를 사용할 경우 관통 횟수를 늘리는 것을 검토해 주십시오.
・복수 히터를 연결하여 사용할 경우 단선된 히터의 특정화는 불가능합니다.
■대상 형식： 히터 단선 경보・SSR 고장 검출 기능이 있는 기종
・단상 히터용
형 E5GC 시리즈
형 E5GC-?????M-023
형 E5CC/형 E5CC-B 시리즈
형 E5CC-????SM-001 형 E5CC-????SM-002 형 E5CC-□□□□BM-001 형 E5CC-□□□□BM-002
형 E5AC 시리즈
형 E5AC-????SM-008 형 E5AC-????SM-010 형 E5AC-????SM-011 형 E5AC-????SM-012
형 E5EC/형 E5EC-B 시리즈
형 E5EC-????SM-008 형 E5EC-????SM-010형 E5EC-????SM-011 형 E5EC-????SM-012
형 E5EC-□□□□BM-008 형 E5EC-□□□□BM-010 형 E5EC-□□□□BM-011
형 E5DC 시리즈
형 E5DC-????SM-002 형 E5DC-????SM-017
형 E5?C-T 시리즈(프로그램 타입)
형 E5CC-T????SM-001 형 E5CC-T????SM-002 형 E5AC-T????SM-008 형 E5AC-T????SM-010
형 E5AC-T????SM-019 형 E5EC-T????SM-008 형 E5EC-T????SM-010형 E5EC-T????SM-019
・삼상 히터용 *3
형 E5CC 시리즈： 형 E5CC-????SM-003
형 E5AC 시리즈: 형 E5AC-????SM-009
형 E5EC 시리즈: 형 E5EC-????SM-009
형 E5?C-T 시리즈(프로그램 타입)
형 E5CC-T????SM-003형 E5AC-T????SM-020형 E5EC-T????SM-020
■요청 사항
설정 파라미터의 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보의 URL에서 카탈로그 및 사용자 매뉴얼을 다운로드하여 이용하시기 바랍니다.사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
공장 출하 시 설정에서는 보조 출력 1(SUB1)로 출력됩니다.
출력 할당을 통해 출력 대상을 변경할 수 있습니다. 또한 경보 1~4 등과 OR 출력을 원할 경우 "종합 경보"를 사용하십시오.
■설정 항목
・전원을 켜면 운전 레벨로 진입합니다. 운전 레벨에서
초기 설정 레벨에서
운전 레벨에서 키를 1초 미만 누르면 조정 레벨로 진입합니다.
초기 설정 레벨과 마찬가지로 키를 짧게 누를 때마다 파라미터가 전환됩니다.
조정 레벨에서 키를 1초 미만 누르면 운전 레벨로 진입합니다.
・고기능 설정 레벨로 전환하는 방법은 관련 FAQ를 참조하십시오.
| 절차 | 설정 레벨 | 매개변수 | 초기값 | 설명 | |
| 1 | 고기능 설정 레벨 | 히터 단락 사용 | oN | 히터 단선 경보 사용: oN 히터 단선 경보 사용 안 함: oFF | |
| 2 | 히터 단락 래치 | oFF | 래치(유지) 걸기(수동 복귀): oN 래치(유지) 걸지 않음(자동 복귀): oFF | ||
| 3 | 히터 차단 히스테리시스 | 0.1 | ON/OFF의 간격을 전류값으로 설정합니다. 히터 단락 래치가 ON인 경우 표시되지 않습니다. | ||
| 4 | 보조 출력 10% 부하 | HA | 보조 출력?에 무엇을 출력할지 설정. HA는 히터 단선 경보와 SSR 고장 경보의 OR 출력입니다. 히터 단선 경보 단독으로 사용하려면 "Hb(히터 단선 경보)"로 설정하십시오. | ||
| - | 조정 레벨 | 히터 전류값 모니터 1 | - | 연결된 CT로 계측한 전류값을 모니터링할 수 있습니다. (설정을 수행하는 파라미터가 아닙니다) | |
| 히터 전류값 모니터 2*1 | - | ||||
| 5 | 히터 단선 감지 1 | 0.0 | 출력의 임계값이 되는 전류값을 설정합니다. 설정 범위는 0.0~50.0A입니다. 0.0일 때는 히터 단선 검출을 수행하지 않습니다. 권장값은 (고장 시 전류값 + 정상 시 전류값) / 2 입니다. | ||
| 히터 단선 감지 2*1 | 0.0 | ||||
■히터 단선 감지(Hb1, Hb2) 설정 예
・아래 표에서는 히터 단선 사용, 히터 단선 히스테리시스, 히터 단선 래치는 생략했습니다.
히터 단선 사용은 ON(초기값 그대로)으로, 히터 단선 래치, 히터 단선 히스테리시스는 임의로 설정하십시오.
| 예 | 정상 시/단선 시의 전류값 | 설정 | ||
| 매개변수 | 설정값 | |||
| 1 | 단상 히터 AC200V, 1kW 1개 | ●정상 시: 5A ●단선 시: 0A ◆설정값: (5+0)/2 = 2.5 | 2.5 | |
| 0.0 | ||||
| 2 | 단상 히터 AC200V, 1kW 3개 | ●정상 시: 15A ●단선 시: 10A(1개 단선 시) ◆설정값: (15+10)/2 = 12.5 | 12.5 | |
| 0.0 | ||||

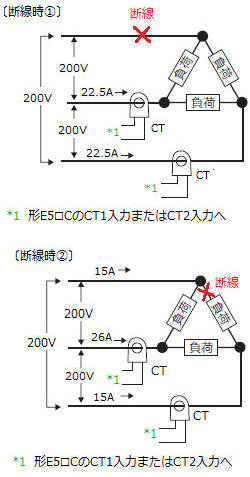

| 3 | 삼상 히터 *3 델타 연결 AC200V, 3kW 3개 | ●정상 시: 약 26A ●단선 시: ①22.5A 또는 ②15A (1개 단선 시) ◆설정값: ①(26+22.5)/2 =24.3 ②(26+15)/2 = 20.5 ①② 어느 경우에도 감지할 수 있도록 하기 위해 24.3A를 설정합니다. | 24.3 | |
| 24.3 | ||||

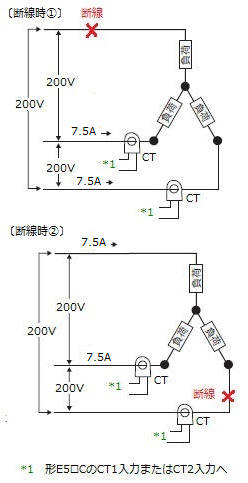

| 4 | 삼상 히터 *3 스타 연결 AC200V, 3kW 3개 | ●정상 시: 약 8.7A ●단선 시: 7.5A (1개 단선 시) ◆설정값: (8.7+7.5)/2 = 8.1 | 8.1 | |
| 8.1 | ||||

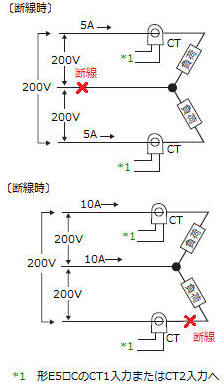

| 5 | 삼상 히터 *3 V 연결 AC200V, 2kW 2개 | ●정상 시: 약 10A ●단선 시: ①5A ②0A ◆설정값 ① 공통측에서 단선된 경우: (10＋5)/2 = 7.5 ② 부하 측에서 단선된 경우: (10+0) /2 = 5 ①② 어느 경우에도 감지할 수 있도록 하기 위해 7.5A를 설정합니다. | 7.5 | |
| 7.5 | ||||
*3 3상 히터용 히터 단선 경보 기능이 있는 기종에서만 3상 히터의 단선 검출이 가능합니다.
■주의사항
・히터의 정상 전류값 합계는 50A 이하로 사용하십시오.
・또한, 아래 조건을 충족하도록 하십시오.
・10.0A 미만의 히터 ： 정상 시 전류값과 단선 시 전류값의 차이는 1A 이상으로 사용하십시오.
1A 미만인 경우 검출이 불안정해집니다.
・10.0A 이상의 히터 ： 정상 시 전류값과 단선 시 전류값의 차이는 2.5A 이상으로 사용하십시오.
2.5A 미만인 경우 검출이 불안정해집니다.
・소형 히터를 사용할 경우 관통 횟수를 늘리는 것을 검토해 주십시오.
・복수 히터를 연결하여 사용할 경우 단선된 히터의 특정화는 불가능합니다.
■대상 형식： 히터 단선 경보・SSR 고장 검출 기능이 있는 기종
・단상 히터용
형 E5GC 시리즈
형 E5GC-?????M-023
형 E5CC/형 E5CC-B 시리즈
형 E5CC-????SM-001 형 E5CC-????SM-002 형 E5CC-□□□□BM-001 형 E5CC-□□□□BM-002
형 E5AC 시리즈
형 E5AC-????SM-008 형 E5AC-????SM-010 형 E5AC-????SM-011 형 E5AC-????SM-012
형 E5EC/형 E5EC-B 시리즈
형 E5EC-????SM-008 형 E5EC-????SM-010형 E5EC-????SM-011 형 E5EC-????SM-012
형 E5EC-□□□□BM-008 형 E5EC-□□□□BM-010 형 E5EC-□□□□BM-011
형 E5DC 시리즈
형 E5DC-????SM-002 형 E5DC-????SM-017
형 E5?C-T 시리즈(프로그램 타입)
형 E5CC-T????SM-001 형 E5CC-T????SM-002 형 E5AC-T????SM-008 형 E5AC-T????SM-010
형 E5AC-T????SM-019 형 E5EC-T????SM-008 형 E5EC-T????SM-010형 E5EC-T????SM-019
・삼상 히터용 *3
형 E5CC 시리즈： 형 E5CC-????SM-003
형 E5AC 시리즈: 형 E5AC-????SM-009
형 E5EC 시리즈: 형 E5EC-????SM-009
형 E5?C-T 시리즈(프로그램 타입)
형 E5CC-T????SM-003형 E5AC-T????SM-020형 E5EC-T????SM-020
■요청 사항
설정 파라미터의 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보의 URL에서 카탈로그 및 사용자 매뉴얼을 다운로드하여 이용하시기 바랍니다.사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.
