E5□C의 경보 출력 설정을 알려주세요.

상한 경보, 하한 경보 등의 경보 출력은 「경보 종류」「경보 값」「경보 히스테리시스」의 설정 내용에 따라 경보의 출력 조건이 결정됩니다.

■경보 출력 조건 설정
전원을 켜면 운전 레벨로 진입합니다. 운전 레벨에서 키를 3초 이상 누르면 초기 설정 레벨로 진입합니다.
키를 짧게 누를 때마다 파라미터가 전환됩니다.
초기 설정 레벨에서 ' ' 키를 1초 이상 누르면 운전 레벨로 돌아갑니다.
운전 레벨에서 키를 짧게 누를 때마다 파라미터가 전환되며, 한 바퀴 돌면 현재 온도 표시로 돌아갑니다.

설정 레벨	매개 변수		초기값	추가
초기 설정 레벨	경보 1종별　*1　*2		2	〔경보 종류〕 사용할 경보의 종류(상한, 하한, 상하한 등)를 설정합니다. 초기값: 2는 상한 경보입니다. 〔경보 히스테리시스〕 경보 히스테리시스는 ON/OFF 간격을 설정합니다. 경보별로 독립적으로 설정할 수 있습니다. *2
	경보1 히스테리시스　*1　*2		0.2
	경보 2종별		2
	경보 2 히스테리시스		0.2
	경보 3종별		2
	경보 3 히스테리시스		0.2
	경보 4종별		2
	경보 4 히스테리시스		0.2
운전 레벨	경보값 1		0	경보를 발생시키기 위한 값을 설정합니다. 경보 종류에 따라 절대값으로 설정하는 경우와 목표값과의 편차로 설정하는 경우가 있습니다. 설정된 경보 종류에 따라, ・경보값?　 ・경보 상한값?、경보 하한값? 중 하나가 표시됩니다. 경보 상한값?, 경보 하한값?은 경보 종류가 1,4,5인 경우에만 표시됩니다.
	경보 상한값 1 경보 하한값 1		0
	경보값 2		0
	경보 상한값 2 경보 하한값 2		0
	경보값 3		0
	경보 상한값 3 경보 하한값 3		0
	경보값 4		0
	경보 상한값 4 경보 하한값 4		0

*1 히터 단선·SSR 고장 감지 기능이 있는 기종의 보조 출력 10% 적용 초기값은 "HA(히터 경보)"입니다.
따라서 공장 출하 상태에서는 경보 1종별, 경보 1히스테리시스가 표시되지 않습니다.

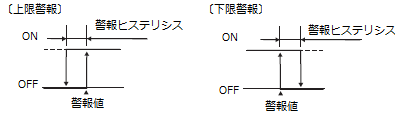

*2 경보 히스테리시스　
　　　　　　
이하, 주요 사용법에 대해 설정 내용을 소개합니다.

■경보 출력 설정 예시
아래 설정 예시는 보조 출력 기능이 있는 기종에서 보조 출력 2번에서 경보 2 출력을 취하는 경우의 설정 예시입니다.
또한 경보 종류는 이 외에도 있습니다. 사용자 매뉴얼을 참조하십시오.
단, 설정값이 녹색 글씨인 것은 초기값과 동일함을 나타냅니다.　

경보 종류	사용 예	매개변수	설정값
상하한 경보	목표값: 100℃ 80℃ 이하, 150℃ 이상일 경우 경보를 출력하고자 한다. 목표값이 변경된 경우 경보 조건도 연동한다.	경보 2종별	1
		경보 상한값 2	50
		경보 하한값 2	20
상한 경보	목표값 이상일 때 경보를 발령하고자 한다. 목표값이 변경된 경우 경보 조건도 연동된다.	경보 2종별	2
		경보값 2	0
	목표값: 200℃ 220℃ 이상일 때 경보를 출력하고자 한다. 목표값이 변경된 경우 경보 조건도 연동한다.	경보 2종별	2
		경보값 2	20
하한 경보	목표값 이하일 때 경보를 발령하고자 한다. 목표값이 변경된 경우 경보 조건도 연동된다.	경보 2종별	3
		경보값 2	0
	목표값: 500℃ 450℃ 이하일 때 경보를 출력하고자 한다. 목표값이 변경된 경우 경보 조건도 연동한다.	경보 2종별	3
		경보값 2	50
상하한 범위 경보	목표값: 100℃ 80℃ 이상, 150℃ 이하일 때 경보를 출력하고자 한다. 목표값이 변경된 경우 연동한다.	경보 2종별	4
		경보 상한값 2	50
		경보 하한값 2	20
상하한 대기 시퀀스 부가 경보	목표값: 100℃ 80℃ 이하, 150℃ 이상일 때 경보를 출력하고자 한다. 목표값이 변경된 경우 경보 조건도 연동한다. 제어 시작 시, 한 번 경보 범위를 벗어날 때까지는 경보를 출력하고 싶지 않다.	경보 2종별	5
		경보 상한값 2	50
		경보 하한값 2	20
절대값 상한 경보	80℃보다 높을 때 경보를 출력하고 싶다. 목표값이 변경되어도 경보 조건은 연동되지 않는다.	경보 2종별	8
		경보값 2	80
절대값 하한 경보	80℃보다 낮을 때 경보를 출력하고자 한다. 목표값이 변경되어도 경보 조건은 연동되지 않는다.	경보 2종별	9
		경보값 2	80

■대상 형식
E5?C 시리즈 (E5GC, E5CC, E5CC-U, E5CC-B, E5AC, E5EC, E5EC-B, E5DC)
E5?C-T 시리즈 (E5CC-T, E5AC-T, E5EC-T)
　단, 리니어 전류 출력으로 보조 출력이 없는 기종(E5?C-CX0???-000)은 제외한다.

■요청사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
