E5□C에서 아날로그 입력을 임의의 값으로 변환하여 표시하는 방법을 알려주세요.

아날로그 입력을 임의의 값으로 변환하여 표시하기 위해서는 입력 종류, 스케일링 상한값, 스케일링 하한값, 소수점 위치 설정이 필요합니다.
매개변수 상세 내용은 (표1)을, 설정 예시는 (표2)를 참조하십시오.

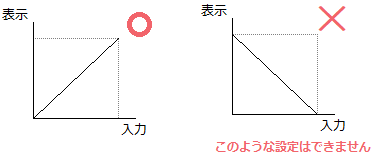

또한 역스케일링은 불가능하므로 주의하시기 바랍니다.
　　　 　

(표1) 설정이 필요한 파라미터
・단자부 형상에는 다음 3가지 종류가 있습니다.

매개변수		설명		설정 범위	초기값
초 기 설 정 레 레 레	입력종별 IN-t	입력할 아날로그 신호의 종류를 번호로 설정합니다. 25: 4~20mA 26: 0~20mA 27: 1~5V 28: 0~5V 29: 0~10V 30: 0~50mV *1		0~30	5 (K 열전대)
	스케일링 상한값 IN-H	입력 종류가 아날로그 입력(25~30)일 때만 표시됩니다.	설정한 입력 종별의 최대값에 대한 표시값을 설정합니다.	스케일링 하한값 +1 ~ 9999 스케일링 하한값보다 작은 값은 설정할 수 없습니다.	100
	스케일링 하한값 IN-L		설정한 입력 종별의 최대값에 대한 표시값을 설정합니다.	-1999 ～ 스케일링 상한 -1 스케일링 상한값보다 큰 값은 설정할 수 없습니다.	0
	소수점 위치 dP		표시값의 소수점 위치를 설정합니다.	0~3	0

*1　0 ~50mV는 형 E5CC-U (2014년 5월 생산분부터)만 지원합니다.　　　　　　　　　　　　　　　


(표2) 설정 예
　〔조작〕
　　전원을 켜면 운전 레벨로 진입합니다. 운전 레벨에서 키를 3초 이상 누르면 초기 설정 레벨로 진입합니다.
　　초기 설정 레벨에 진입하면, 먼저 입력 종별의 파라미터가 표시됩니다.
　　설정 후, 키를 누르면 설정이 확정되고 파라미터가 전환됩니다.
　　초기 설정 레벨에서 키를 1초 이상 누르면 운전 레벨로 진입합니다.

　・초기 설정 레벨로 진입하면 제어는 정지합니다.
　・입력 종류 설정이 아날로그 입력으로 설정되어 있지 않은 경우, 스케일링 상한값, 스케일링 하한값,
　　소수점 위치 파라미터는 표시되지 않습니다.　

예		매개변수 (모두 초기 설정 레벨에서 설정)		설정값
1	〔입력 신호〕　4～20mA 〔표시〕 　4mA 입력 시: 0 　20mA 입력 시: 500 　소수점 이하 표시는 불필요	입력 종류		25 (4~20mA)
		스케일링 상한값		500
		스케일링 하한값		0
		소수점 위치		0
2	〔입력 신호〕　4~20mA 〔표시〕 　4mA 입력 시: 0.0 　20mA 입력 시: 200.0 　소수점 이하 1자리까지 표시하고 싶음	입력 종류		25 (4~20mA)
		스케일링 상한값		2000
		스케일링 하한값		0
		소수점 위치		1
3	〔입력 신호〕　0～10mA 〔표시〕 　0mA 입력 시: 0.0 　10mA 입력 시: 20.0 　소수점 이하 1자리까지 표시하고 싶다.	입력 종류		26 (0~20mA)
		스케일링 상한값		400 *2
		스케일링 하한값		0
		소수점 위치		1
4	〔입력 신호〕　1~5V 〔표시〕 　1V 입력 시: 0 　5V 입력 시: 100 　소수점 이하 표시는 불필요	입력 종류		27 (1~5V)
		스케일링 상한값		100
		스케일링 하한값		0
		소수점 위치		0
5	〔입력 신호〕　0～5V 〔표시〕 　0V 입력 시: 0.00 　5V 입력 시: 50.00 　소수점 이하 2자리까지 표시하고 싶음	입력 종류		28 (0~5V)
		스케일링 상한값		5000
		스케일링 하한값		0
		소수점 위치		2
6	〔입력 신호〕　0～10V 〔표시〕 　0V 입력 시: -10.0 　10V 입력 시: 80.0 　소수점 이하 1자리까지 표시하고 싶음	입력 종류		29 (0~10V)
		스케일링 상한값		800
		스케일링 하한값		-100
		소수점 위치		1

*2　 스케일링 상한값은 입력 종별의 최대값에 대한 표시값을 설정합니다. 이 경우 실제 입력은 0~10mA이지만, 입력 종별의 범위는 0~20mA이므로, 0mA 입력 시: 0.0 표시,
20mA 입력 시: 40.0으로 표시하는 설정을 합니다. 10mA가 입력된 경우에는 20.0mA가 표시됩니다.

■ 대상 형식　
범용 타입
형 E5GC, 형 E5CC, 형 E5CC-B, 형 E5CC-U, 형 E5DC, 형 E5AC, 형 E5EC, E5EC-B 전 기종
프로그램 타입　
형 E5CC-T, 형 E5AC-T, 형 E5EC-T 전 기종

■ 요청사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
