푸시인 플러스 단자는 무엇입니까?

푸시인 플러스 단자는 오므론이 독자 개발한 삽입이 쉽고 빠지기 어려운 푸시인 단자대입니다.
배선 작업 부하와 공수를 저감합니다.

■푸시인 플러스 단자의 특징

삽입이 용이함	이어폰 잭에 꽂는 듯한 느낌으로 연결할 수 있습니다. (삽입감은 선경에 따라 다릅니다.)
빠지기 어렵다	스프링 구조로 클램프 스프링 압력에 의해 단자/전선을 고정하므로 진동으로 인해 나사가 풀리는 문제가 발생하지 않습니다. 추가 조임이 필요 없어 작업성을 향상시킵니다.	・참고값입니다.
양손 작업 가능	수지 부품과 스프링에 의한 유지 형태로, 연선을 직접 단자에 배선할 때 대상 단자를 조준하기 쉬워 작업이 더욱 원활하게 진행됩니다.

・삽입 및 추출 횟수는 50회입니다.

■사용 전선 및 단자 종류

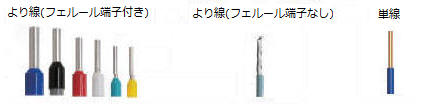

　연선(페룰 단자 포함, 페룰 단자 없음), 단선이 사용 가능합니다.
사용 전선과 단자의 종류 연선(페룰 단자 부착, 페룰 단자 없음), 단선이 사용 가능합니다.　　
　
　 참고: 사용 가능한 전선의 사이즈, 피복 벗김 길이는 기종에 따라 다릅니다.
　
■사용 방법
　・단자대의 명칭: 릴리스 홀과 단자(삽입) 구멍이 있습니다.
　　　　　
　　　　예: 소켓　PYF-??-PU　P2RF-?-PU
　　　　　　　　
● 선 연결　　

단자/전선 종류		연결 방법
연선 (페룰 단자 부착)		단선 또는 페룰 단자의 선단이 단자대에 닿을 때까지 곧게 삽입합니다. *1 *2 예: PYF-??-PU P2RF-?-PU 　　　　　 가는 단선으로 연결하기 어려운 경우, 연선 연결 방법과 마찬가지로 마이너스 드라이버(*3)를 사용하십시오. 〔확인〕 삽입 후, 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.
단선
연선 (페룰 단자 없음)		① 마이너스 드라이버(*3)를 비스듬히 하여 릴리스 홀에 밀어 넣습니다. (밀어 넣는 각도는 10°~15°가 적당합니다.) 마이너스 드라이버를 올바르게 밀어 넣으면 릴리스 홀 내부의 스프링 반발을 느낄 수 있습니다. ② 릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 전선 끝이 단자대에 닿을 때까지 곧게 삽입합니다. ③ 마이너스 드라이버를 릴리스 홀에서 빼냅니다. 　 　　 (PYF-??-PU　P2RF-?-PU의 도면입니다) 〔확인〕 삽입 후, 가볍게 당겨 전선이 빠지지 않는지(단자대에 고정되어 있는지) 확인하십시오.

*1 하나의전선 삽입 구멍에 삽입할 수 있는 것은 1개뿐입니다.　
*2　단락 방지을 위해 전선 피복 벗김 부분(연선/단선) 또는 페룰 단자 도체부가 단자(삽입) 구멍에 완전히 들어갈 때까지 삽입하십시오.
*3　XW4Z-00B등과 같은 권장 드라이버를 사용하십시오. 기타 권장 드라이버는 카탈로그에서 확인하십시오.


● 선 제거

단자/전선의 종류		분리 방법
연선 (페룰 단자 부착)		① 마이너스 드라이버(*3)를 비스듬히 하여 릴리스 홀에 밀어 넣습니다. ②릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 전선을 단자(삽입) 구멍에서 빼냅니다. ③ 마이너스 드라이버를 릴리스 홀에서 빼냅니다. 　(PYF-??-PU P2RF-?-PU의 도면입니다)
단선
다선 (페룰 단자 없음)

*3　XW4Z-00B 등의 권장 드라이버를 사용하십시오. 기타 권장 드라이버는 카탈로그에서 확인하십시오.

■ 연결 시 주의사항
・릴리스 홀에는 배선하지 마십시오.
・릴리스 홀에 마이너스 드라이버를 밀어 넣은 상태에서 마이너스 드라이버를 기울이거나 비틀지 마십시오. 단자대가 파손될 수 있습니다.
・릴리스 홀에 일자 드라이버를 밀어 넣을 때는 비스듬히 넣어 주십시오. 똑바로 넣은 경우 단자대가 파손될 수 있습니다.
・릴리스 홀에 밀어 넣은 일자 드라이버가 떨어지지 않도록 주의하십시오.
・전선을 무리하게 구부리거나 잡아당기지 마십시오. 단선될 수 있습니다.
・단자(삽입) 구멍 하나에 여러 개의 전선을 삽입하지 마십시오.
・페룰 단자는 UL 인증(R/C) 제품을 사용하십시오.
・단락 바를 푸시인 단자대의 단자(삽입) 구멍에 잘못 삽입한 경우, 단락 바가 빠지지 않을 수 있습니다. 고객님께서 무리하게 제거하려고 하시면 본체(소켓 등), 단락 바가 파손될 수 있습니다. 잘못 삽입한 경우, 동작 보증을 할 수 없으므로 교체를 검토해 주십시오.

■ 대상 형식(대표 예)

종류	시리즈	형식 예
φ20　 푸시 버튼 스위치	A22N□	A22NN-□-P□ A22NL-□-P□
φ20　 셀렉터 스위치		A22NS-□-P□ A22NW-□-P□
φ20　 키형 셀렉터 스위치		A22NK-□-P□
φ30　 푸시 버튼 스위치		A30NN-□-P□ A30NL-□-P□
φ30　 셀렉터 스위치		A30NS-□-P□ A30NW-□-P□
φ30　 키형 셀렉터 스위치		A30NK-□-P□
표시등	M22N-□-P	M22N-□-P
무선 푸시 버튼 스위치	A2W	A2W-R□-WC□
슬림 I/O 릴레이	G2RV-ST	G2RV-ST500 G2RV-ST501 G2RV-ST500-AP
슬림 I/O 솔리드 스테이트 릴레이	G3RV-ST	G3RV-ST500-D G3RV-ST500-A G3RV-ST500-AL
히터용 솔리드 스테이트 릴레이	G3PJ	G3PJ-215B-PU　G3PJ-225B-PU　　 G3PJ-515B-PU G3PJ-525B-PU
안전 릴레이	G7SA	G7SA
안전 릴레이 소켓	P7SA	P7SA-10F-ND-PU P7SA-14F-ND-PU
솔리드 스테이트 타이머	H3Y-□-B	H3Y-2-B H3Y-4-B
	H3YN-□B	H3YN-2-B　 H3YN-4-B　 H3YN-4-Z-B H3YN-21-B　 H3YN-41-B　 H3YN-41-Z-B
	H3RN-□-B	H3RN-1-B　H3RN-2-B　 H3RN-11-B　H3RN-21-B
멀티 타이머	H3DT-N/-L	H3DT-N1　H3DT-N2　H3DT-L1　 H3DT-L2　H3DT-A1　H3DT-A2　 H3DT-F　H3DT-G　H3DT-H
온도 조절기 (디지털 조절기)	E5CC-B	E5CC-□□2□BM-□□□
	E5EC-B	E5EC-□□□□BM-□□□
	E5CD-B	E5CD-□□2□BM-□□□
	E5ED-B	E5ED-□□4□BM-□□□
푸시인 플러스 터미널 블록 소켓	PYF-□□-PU P2RF-□□-PU	PYF-08-PU PYF-14-PU　 PYF-08-PU-L PYF-14-PU-L P2RF-05-PU　P2RF-08-PU
스위칭· 전원 공급 장치	S8VK-X	S8VK-X09024-EIP　 S8VK-X24024A-EIP
	S8VK-S	S8VK-S06024 S8VK-S12024
I/O 릴레이 터미널	G70V	G70V-SID16P G70V-SID16P-1　 G70V-SOC16P G70V-SOC16P-1
누액 감지기	K7L	K7L-AT50B K7L-AT50DB　 K7L-UB　K7L-UDB
전력량 모니터	KM	KM-N2-FLK
기기용 보호 기기	K8DT	K8DT-LS K8DT-TH
DIN 레일 단자대 푸시인 타입	XW5T-P	XW5T-P1.5-1.1-1　 XW5T-P2.5-1.1-1 XW5G-P2.5-1.1-1
