K7L 시리즈 소켓의 형식을 알려주세요.

아래 표를 참조하십시오.

■ K7L형 소켓 목록

형식	설치	레일 장착・나사 조임 장착 공용
	단자 종류	나사 조임 단자		푸시인 플러스 단자
	단자 크기	M3		－
	단자 커버	없음	있음 *1	있음
	외관	(형 P2RFZ-08)	(형 P2RFZ-08-E)	(형 P2RF-08-PU)
형 K7L-AT50 형 K7L-AT50D 형 K7L-AT50DP 형 K7L-U 형 K7L-UD 형 K7L-UDP	소켓	형 P2RFZ-08 *2 또는 형 P2RF-08 *3	형 P2RFZ-08-E 또는 형 P2RF-08-E *3	－ *5
	고정 금구	불필요 *4	불필요　*4
형 K7L-AT50B 형 K7L-AT50DB 형 K7L-AT50DPB 형 K7L-UB 형 K7L-UDB 형 K7L-UDPB	소켓	－ *6	－ *6	형식 P2RF-08-PU *7 *8
	고정 금구			불필요

*1　 핑거 프로텍트 구조입니다. 원형 단자는 사용하실 수 없습니다. Y 단자 등을 사용해 주십시오. 자세한 내용은 해당 FAQ를 참조해 주십시오.
*2 　 별매 단자 커버 ー : 형식 P2CZ-C가 있습니다. (형식 P2RF-08에는 사용할 수 없으니 주의하십시오)
*3 　 형 P2RF-05(-E), 형 P2RF-08(-E)는 2023년3월에 생산을 종료합니다. 대체품 확인에 대해서는 해당 FAQ 를 참조하십시오.
*4　 소켓에 고정용고정용 걸쇠 가 달려 있으므로 고정용 금속 부품은 필요 없습니다.
*5 　 푸시인 플러스 단자 자대 소켓(형 P2RF-08-PU) 에 삽입할 수는 있지만, 표시가 위아래로 뒤집히게 됩니다. 또한 UL 인증 대응이 되지 않습니다.
*6 　 소켓: 형식 P2RF-08, 형 P2RF-08-E에 삽입할 수는 있으나 표시가 위아래로 뒤집혀 표시됩니다. 또한 UL-Listed 대응이 되지 않습니다.
UL-Listed는 형 K7L-□B와 푸시인 플러스 단자대의 소켓(형 PYF-08-PU)의 조합에만 해당됩니다.
*7 　 사용 전선 규격등에 대해서는 아래 표를 참조하십시오.　　

종류	단선	다선 (페룰 단자 없음)	연선 (페룰 단자 부착) 　*8
권장 전선	0.5~1.5mm² (AWG20~16)	0.5~1.5mm² (AWG20~16)	0.25~1.5mm² (AWG24~16)
피복 벗김 여유	8㎜	8㎜	10㎜~12㎜

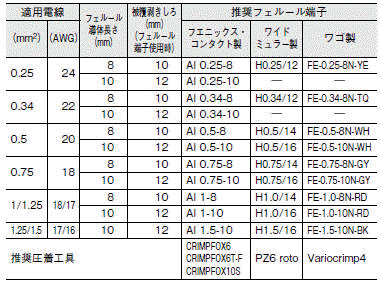

*8 　 추천 페룰 단자 에 대해서는 아래 표를 참조하십시오.
　　
・전선 피복 외경은 권장 페룰 단자의 절연 슬리브 내경보다 작음을 확인하십시오.
・페룰 단자의 가공 치수는 아래 형상에 부합하는지 확인하십시오.
　　　
・AWG24~AWG22/0.25mm²~0.34mm² 전선의 경우 UL 규격 인증 대상이 아닙니다.
・적용 전선(AWG17~AWG16/1.25mm2~1.5mm2)용 페룰 단자는 인접한 단자(삽입) 구멍에 연결하지 마십시오.
