푸시인 플러스 단자대 타입에서 교차 배선을 하려면 어떻게 해야 합니까?
- 등록일
- 2025. 12. 17.
푸시인 플러스 단자대 타입에서 교차 배선을 하려면 어떻게 해야 합니까?

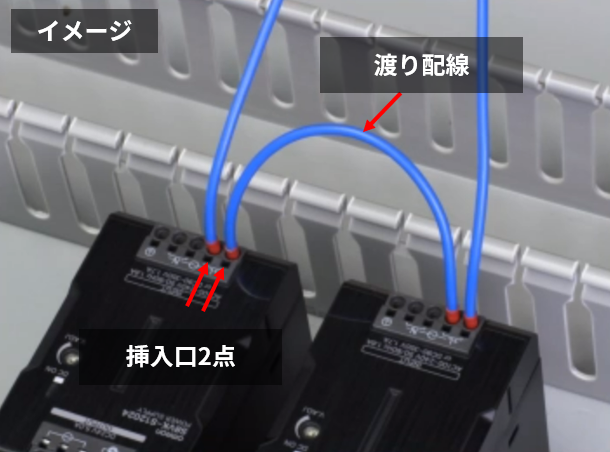

단자의 구멍(삽입구)이 2개 있는 기종은 한쪽을 건너 배선에 사용할 수 있습니다.
또한 일부 기종에서는 옵션품인 단락 바를 사용하여 배선을 연결할 수 있습니다.
푸시인 플러스 단자대를 채택한 제품에서는 대부분의 기종에서 아래 중 하나의 대응을 하고 있습니다. (대응하지 않는 기종은 가교 배선을 상정하지 않습니다.)
【1】더블 와이어(전 단자)
모든 단자의 구멍(삽입구)을 각각 2개씩 탑재한 타입입니다.
한쪽을 크로스 배선용으로 사용할 수 있습니다.
【2】더블 와이어(전원 등 일부 단자)
일반적으로 크로스 배선이 이루어지는 전원용 단자나 COM 단자 등의 단자 입구(삽입구)를 각각 2개씩 탑재한 타입입니다
.

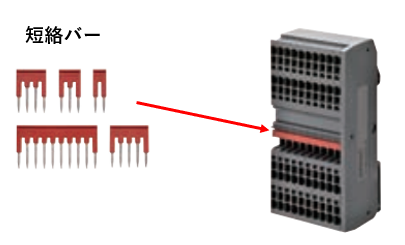

【3】단락 바(옵션 제품)
단자 입구(삽입구)는 각각 1개뿐이지만, 옵션 제품인 단락 바를 통해 크로스 배선이 가능합니다.
■제품별 목록(대표 예시)
| 종류 | 시리즈 | 교차 배선 대응 |
| φ20 푸시 버튼 스위치 | A22NN-□-P□ A22NL-□-P□ | 【1】더블 와이어(전체 단자) |
| φ20 셀렉터 스위치 | A22NS-□-P□ A22NW-□-P□ | |
| φ20 키형 셀렉터 스위치 | A22NK-□-P□ | |
| φ30 푸시 버튼 스위치 | A30NN-□-P□ A30NL-□-P□ | |
| φ30 선택 스위치 | A30NS-□-P□ A30NW-□-P□ | |
| φ30 키형 셀렉터 스위치 | A30NK-□-P□ | |
| 표시등 | M22N-□-P | |
| 무선 푸시 버튼 스위치 | A2W-R□-WC□ | 【2】더블 와이어(일부 단자) |
| 슬림 I/O 릴레이 | G2RV-ST | 【3】단락 바(옵션품) |
| 슬림 I/O 솔리드 스테이트 릴레이 | G3RV-ST | 【3】단락 바(옵션품) |
| 누액 감지기 | K7L-AT50□B K7L-U□B | 소켓을 사용합니다. 푸시인 플러스 단자대 소켓 PYF-□□-PU /P2RF-□□-PU 항목을 참조하십시오. |
| 솔리드 스테이트 타이머 | H3Y-□-B H3YN-□B H3RN-□-B | |
| 멀티 타이머 | H3DT-N/-L | 【2】더블 와이어(일부 단자) |
| 푸시인 플러스 단자대 소켓 | PYF-□□-PU P2RF-□□-PU | 【1】더블 와이어(전체 단자) |
| 온도 조절기(디지털 조절계) | E5CC-B E5EC-B | 【2】더블 와이어(일부 단자) *1 |
| 스위칭 전원 공급 장치 | S8VK-X S8VK-S | 【2】더블 와이어(일부 단자) *2 |
| 히터용 솔리드 스테이트 릴레이 | G3PJ | 【1】더블 와이어(전체 단자) |
| I/O 릴레이 터미널 | G70V | 【2】더블 와이어(일부 단자) |
| DIN 레일 단자대 푸시인 타입 | XW5T-P | 【3】단락 바(옵션품) |
| 전력량 모니터 | KM-N2-FLK KM-N3-FLK | 【2】더블 와이어(일부 단자) |
| 기기용 보호기기 | K8DT 시리즈 | 【1】더블 와이어(전체 단자) |
・E5□C-B 시리즈에서 입력 전원을 배선할 경우의 연결 대수는 아래까지로 하십시오.
・AC100-240V 타입: 16대까지
・AC/DC24V 타입: 8대까지
E5□C-B 시리즈의 배선 연결은 Y 단자 제품처럼 Y 단자 간의 접촉에 의한 것이 아닙니다. 단자대 내부 및 내부 기판을 통해 이루어집니다.
・일정 대수 이상의 E5□C 시리즈를 병렬 배선한 상태에서 전원을 투입한 경우
가장 전원에 가까운 E5□C-B의 전원 기판에는 많은 돌입 전류가 흘러 위험합니다.
또한 종단 측 온도 조절기에서의 전압 강하도 우려됩니다.
따라서 연결 대수를 제한하고 있습니다.
*2 입력 단자, 직류 출력 단자는 더블 와이어로 되어 있지만, 접지 단자만 단자 구멍은 1개입니다.접지 단자의 배선 연결은 안전성 측면에서 권장하지 않습니다. (배선 연결 중 하나가 분리되면 이후 접지 단자를 가진 기기가 접지와 연결되지 않아 감전 위험이 높아지기 때문입니다)
예 S8VK-S
■주의
단자(삽입) 구멍 하나에 여러 전선을 삽입하지 마십시오. 삽입 가능한 것은 1개뿐입니다.
・AC100-240V 타입: 16대까지
・AC/DC24V 타입: 8대까지
E5□C-B 시리즈의 배선 연결은 Y 단자 제품처럼 Y 단자 간의 접촉에 의한 것이 아닙니다. 단자대 내부 및 내부 기판을 통해 이루어집니다.
・일정 대수 이상의 E5□C 시리즈를 병렬 배선한 상태에서 전원을 투입한 경우
가장 전원에 가까운 E5□C-B의 전원 기판에는 많은 돌입 전류가 흘러 위험합니다.
또한 종단 측 온도 조절기에서의 전압 강하도 우려됩니다.
따라서 연결 대수를 제한하고 있습니다.
*2 입력 단자, 직류 출력 단자는 더블 와이어로 되어 있지만, 접지 단자만 단자 구멍은 1개입니다.접지 단자의 배선 연결은 안전성 측면에서 권장하지 않습니다. (배선 연결 중 하나가 분리되면 이후 접지 단자를 가진 기기가 접지와 연결되지 않아 감전 위험이 높아지기 때문입니다)
예 S8VK-S
■주의
단자(삽입) 구멍 하나에 여러 전선을 삽입하지 마십시오. 삽입 가능한 것은 1개뿐입니다.
■대상 형식(대표 예)
| 종류 | 시리즈 | 형식 예 |
| φ20 푸시 버튼 스위치 | A22N□ | A22NN-□-P□ A22NL-□-P□ |
| φ20 선택 스위치 | A22NS-□-P□ A22NW-□-P□ | |
| φ20 키형 셀렉터 스위치 | A22NK-□-P□ | |
| φ30 푸시 버튼 스위치 | A30NN-□-P□ A30NL-□-P□ | |
| φ30 선택 스위치 | A30NS-□-P□ A30NW-□-P□ | |
| φ30 키형 셀렉터 스위치 | A30NK-□-P□ | |
| 표시등 | M22N-□-P | M22N-□-P |
| 무선 푸시 버튼 스위치 | A2W | A2W-R□-WC□ |
| 슬림 I/O 릴레이 | G2RV-ST | G2RV-ST500 G2RV-ST501 G2RV-ST500-AP |
| 슬림 I/O 솔리드 스테이트 릴레이 | G3RV-ST | G3RV-ST500-D G3RV-ST500-A G3RV-ST500-AL |
| 히터용 솔리드 스테이트 릴레이 | G3PJ | G3PJ-215B-PU G3PJ-225B-PU G3PJ-515B-PU G3PJ-525B-PU |
| 안전 릴레이 | G7SA | G7SA |
| 안전 릴레이 소켓 | P7SA | P7SA-10F-ND-PU P7SA-14F-ND-PU |
| 솔리드 스테이트 타이머 | H3Y-□-B | H3Y-2-B H3Y-4-B |
| H3YN-□B | H3YN-2-B H3YN-4-B H3YN-4-Z-B H3YN-21-B H3YN-41-B H3YN-41-Z-B | |
| H3RN-□-B | H3RN-1-B H3RN-2-B H3RN-11-B H3RN-21-B | |
| 멀티 타이머 | H3DT-N/-L | H3DT-N1 H3DT-N2 H3DT-L1 H3DT-L2 H3DT-A1 H3DT-A2 H3DT-F H3DT-G H3DT-H |
| 온도 조절기(디지털 조절계) | E5CC-B | E5CC-□□2□BM-□□□ |
| E5EC-B | E5EC-□□□□BM-□□□ | |
| E5CD-B | E5CD-□□2□BM-□□□ | |
| E5ED-B | E5ED-□□4□BM-□□□ | |
| 푸시인 플러스 단자대 소켓 | PYF-□□-PU P2RF-□□-PU | PYF-08-PU PYF-14-PU PYF-08-PU-L PYF-14-PU-L P2RF-05-PU P2RF-08-PU |
| 스위칭 전원 공급 장치 | S8VK-X | S8VK-X09024-EIP S8VK-X24024A-EIP |
| S8VK-S | S8VK-S06024 S8VK-S12024 | |
| I/O 릴레이 터미널 | G70V | G70V-SID16P G70V-SID16P-1 G70V-SOC16P G70V-SOC16P-1 |
| 누액 감지기 | K7L | K7L-AT50B K7L-AT50DB K7L-UB K7L-UDB |
| 전력량 모니터 | KM | KM-N2-FLK |
| 기기용 보호 기기 | K8DT | K8DT-LS K8DT-TH |
| DIN 레일 단자대 푸시인 타입 | XW5T-P | XW5T-P1.5-1.1-1 XW5T-P2.5-1.1-1 XW5G-P2.5-1.1-1 |
