유럽 기계 지침에서 EN/IEC 60204-1의 제어 회로용 변압기 요구 사항을 충족하는 EN/IEC 61558-2-16 또는 EN/IEC 61204-7에 준거한 전원 공급 장치가 있습니까?

유럽 기계 지침에서 EN/IEC 60204-1의 제어 회로용 변압기 요구 사항을 충족하는 EN/IEC 61558-2-16 또는 EN/IEC 61204-7에 준거한 전원 공급 장치가 있습니까?

아래 표를 참조하십시오.

■대상 기종
EN/IEC 61558-2-16에 준거한 변압기를 내부에 채용하고 있습니다. (EN/IEC61204-7은 S8VK-WA202만 준거합니다)

시리즈	출력 용량	입력 전압	사용 주변 온도	기타 특징
S8FS-G	15W 30W 50W 100W 150W 300W 600W	단상 AC85~264V	-20~+70℃	・해발 3000m 인증 ・나사 이탈 방지 단자 커버, 　이물질 침입 방지 프론트 커버를 채용.
S8VK-WA(WA202 제외)	240W 480W 960W	삼상・단상　AC170～264V DC240~350V	-40~+70℃	・해발 3000m 인증 ・출력 전압 저하, 과전류 상태를 알 수 있는 신호 출력 탑재 ・기판 코팅 타입( *1) 을 구비 ・150% 피크 전류로 고용량 부하 기동 가능 ・밀착 장착 가능 S8VK-WA202만 해당 ・EN/IEC61204-7에 준거한 변압기를 내부에 채용
S8VK-WA202	2000W	삼상・단상・이상 *2 AC200~240V	-40~+70℃
S8VK-WB	240W 480W 960W	3상・2상 *2　AC320 ～576V DC450~810V	-40~+70℃
S8VK-X	30W 60W 90W 120W 240W 480W	단상 AC85~264V	-40~+70℃	・해발 3000m 인증 ・EtherNet/IP, Modbus TCP 지원 ・교환 시기, 출력 전압, 출력 전류 등을 통신으로 취득하여 일괄 관리 가능 ・표시 모니터로 현장에서 제품 상태 확인 가능 ・기판 코팅 타입( *1 )을 구비 ・푸시인 플러스 단자대로 간편 배선 ・밀착 설치 가능
S8VK-S	30W 60W 120W 240W 480W	단상 AC85~264V	-40~+70℃	・해발 3000m 인증 ・기판 코팅 타입( *1) 을 구비 ・푸시인 플러스 단자대로 간편 배선 ・밀착 설치 가능
S8VK-G	15W 30W 60W 120W 240W 480W	단상 AC85~264V		・기판 코팅 타입( *1) 을 구비 ・글로벌 표준의 봉 단자 전용 단자대
S8VK-T	120W 240W 480W 960W	2상 *2 AC380~480V 삼상 AC380~480V		・3상 400V 입력 지원 ・글로벌 표준의 봉 단자 전용 단자대

*1 　 주로 방습 등의내환경성 향상을 목적으로 합니다. 다만, 정량적인 보증은 어렵습니다.
(코팅에 의한 기능·성능 보증을 명확한 수치로 나타낼 수 없습니다.)
*2 일부 형식에서는, 삼상 중 2개를 연결하여 전원 입력으로 하는 방법을 "2상"으로 기재하고 있습니다.
단상이라도 전압 범위가 일치하면 사용할 수 있습니다.
2상으로 사용할 경우, 단상으로 사용할 경우, 아래와 같이 L1, L2에 연결하십시오.
일반적으로 삼상 중 2선을 연결하는 경우도 포함하여 '단상'이라 부르는 경우가 있습니다.
(예: 단상 400V 등) 　연결 방법은 해당 FAQ를 참조하십시오.
　　　

〔부탁〕상세 사양은 상품 정보에서 카탈로그를 다운로드하여 검토해 주십시오.


● 해설

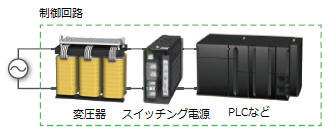

유럽 기계 지침에서는 EN/IEC 60204-1에서 "제어 회로에 교류 전원을 공급하는 경우, 제어 회로용 변압기(트랜스)를 사용해야 하며, 해당 변압기(트랜스)는 분리 권선형(복권)이어야 한다"고 규정하고 있습니다.

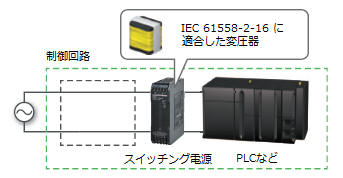

EN/IEC 61558-2-16 또는 EN/IEC 61204-7에 적합한 분리 권선(복권) 변압기(트랜스)를 사용하는 스위칭 전원 공급 장치는 이 요구 사항을 충족한다고 명시되어 있습니다.
이러한 스위칭 전원 공급 장치를 사용하면 제어 회로의 변압기를 없앨 수 있어 제어반의 공간 절약에 도움이 됩니다.
