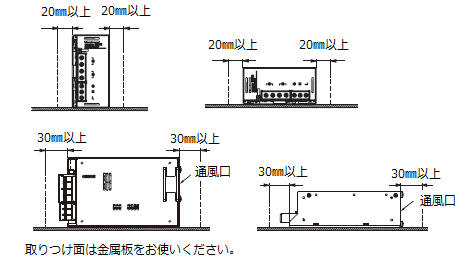

전원 공급 장치는 밀착 장착할 수 있나요? 장착 간격의 권장값을 알려주세요.

*1 　 설치 방향에 따라다릅니다.
　　
*2　형식 S8JX-N 시리즈는 2019년 3월에 생산을 종료합니다.
*3　형식 S8JX-P 시리즈의 50W, 100W, 150W 기종은 2019년 3월에 생산을 종료합니다.
*4 　형식 S8VM 시리즈는 2019년 3월에 생산을 종료합니다.
*2~*4　대체품 확인 방법은 해당 FAQ를 참조하십시오.
　　　　 교체용 장착 금구에 대해서는 해당 FAQ를 참조하십시오.


■ 밀착 설치에 관하여 (형식 S8VK-WA, WB, X, S 시리즈)

・주변 온도, 설치 간격 및 부하율에 관하여

설치 간격, 주변 온도에 따라 사용 가능한 부하율이 다릅니다.
카탈로그의 디레이팅 곡선을 확인해 주십시오.

【예】형식 S8VK-S24024　

좌우 설치 간격이 15㎜ 이상이고 정면 설치로 사용할 경우, 주변 온도 60℃까지 부하율 100%로 사용할 수 있습니다.
좌우 설치 간격이 15㎜ 미만(밀착 설치 포함)인 경우, 부하율 100%로 사용할 수 있는 온도는 40℃까지입니다. 또한 사용 가능한 주변 온도는 55℃까지입니다. 55℃에서의 부하율은 80%입니다.

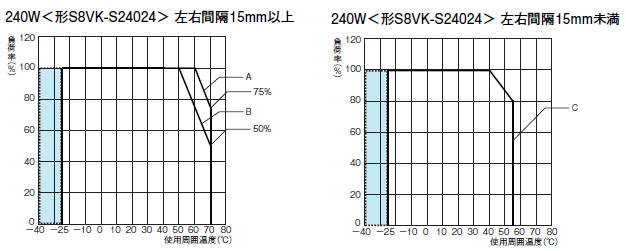

・형식 S8VK-S24024 디레이팅 곡선

A. 표준 설치 시, 정면 설치 금구 사용 시
B. 상향 설치 시
C. 정면 밀착 설치 시

・ 정격 입력 전압 범위에서 사용하십시오.
・AC90V 미만은 2.5%/V의 디레이팅 계수를 적용하여 부하를 경감하십시오.
・DC 입력 시에는 아래 디레이팅 곡선보다 추가로 계수: 0.8을 적용하여 부하를 경감하십시오.
・■ 범위는 입력 전압 투입부터 정격 출력 전압이 나올 때까지 시간이 소요됩니다.

　또한 리플 노이즈 값이 정격 범위를 벗어날 수 있습니다.
　　　　

・정면 밀착 설치가 가능한 조합에 대해
