파이버 유닛 E32를 연장한 경우, 감지 거리에 영향이 있습니까?

파이버 케이블이 길어질수록 감지 거리는 저하됩니다.
【1】광섬유 케이블 길이에 따른 영향을 참조하십시오.
또한, 광섬유 연장 시 광섬유 커넥터를 사용할 경우, 감지 거리는 더욱 짧아집니다.
【2】광섬유 커넥터에 의한 영향을 참조하십시오.


【1】광케이블 길이에 따른 영향

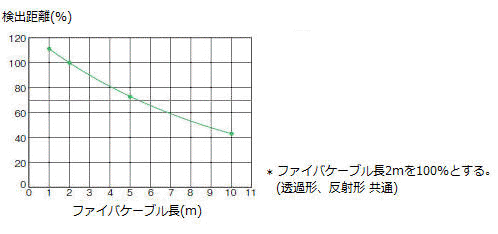

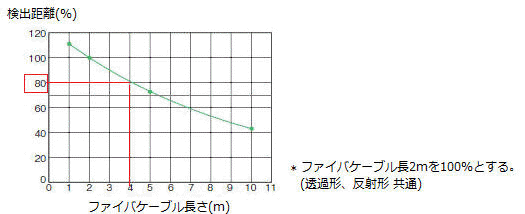

아래 그래프는 광케이블 길이 2m 시의 검출 거리를 100%로 한 경우의 검출 거리 비율을 나타냅니다.
　　　　

【2】파이버 커넥터에 의한 영향

사용하는 파이버 커넥터, 파이버 센서에 따라 영향이 다릅니다. 아래 표를 참조하십시오.

(표1)　파이버 커넥터에 의한 검출 거리에 대한 영향

광섬유 커넥터	광섬유 센서		검출 거리에 미치는 영향 *1
	광섬유 종류	대표적인 형식
형 E39-F10	모든 파이버 센서		정격의 약 25% 짧아집니다.
형 E39-F13 형 E39-F14 형 E39-F15	단일 코어 파이버	형 E32-TC200　 형 E32-TC200E 형 E32-DC200	정격의 약 30% 짧아집니다
	굽힘 저항성 광섬유	형 E32-T11　 형 E32-T21 형 E32-D11	정격의 약 50% 짧아집니다
	유연한 파이버 (R1 타입)	형 E32-T11R　 형 E32-T21R 형 E32-D11R	정격의 약 60% 짧아집니다

*1　이는 1개소당 참고값입니다. 헤드 사양, 조립에 따른 편차 등으로 다를 수 있습니다.
사용 시에는 실기 확인 등을 검토해 주시기 바랍니다.
