솔리드 스테이트 릴레이(SSR)의 외부 서지 대책에 대해 알려주세요.

다음과 같은 대책을 검토하십시오.
【1】배리스터를 외장 설치한다.
【2】외부 서지에 강한 SSR을 사용한다. (히터를 개폐하는 경우에만 해당)

【1】배리스터를 외장 설치한다.

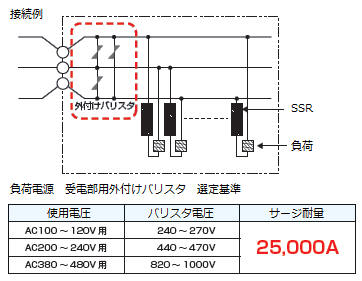

부하 전원의 수전부에 흡수 용량이 큰 배리스터를 연결하십시오.

　
・일반적으로 산업용 전기, 전자 기기의 서지 보호용으로 사용되는 서지 내량이 큰 제품을 권장합니다.
　바리스터를 선정하실 경우, 바리스터 제조업체의 카탈로그를 확인하십시오.

【2】외부 서지에 강한 SSR을 선정한다. (히터 전용)

서지 패스 기능이 있는 G3PJ형, G3PE형, G3PH형, G3PF 시리즈를 검토하십시오.
(참고값: 내충격 전압 30kV 이상)
단, 히터 전용입니다. 램프, 모터, 밸브 등의 유도 부하에는 사용할 수 없습니다.
서지 패스 기능으로도 회피할 수 없는 수준의 과도한 서지 전압이 중첩된 경우 【1】의 대책을 추가로 검토해 주십시오.

서지 패스 기능은 SSR이 꺼진 상태에서 전원 라인에 일정 이상의 서지 전압이 중첩될 경우, 전원 회로의 반 사이클을 강제적으로 작동시켜 SSR에 가해지는 전기적 스트레스를 경감시키는 것입니다.
오프 시 발생하는 역기전력의 영향으로 반주기 이상 동작이 지속될 가능성이 있으므로 램프, 모터, 밸브 등에의 사용은 피하십시오.
