유선 방식의 PLC 간 네트워크에 연결된 C200HX/C200HG/C200HE 시스템을 업데이트하고 싶습니다. 대체 구성 예시를 알려주세요.

유선 방식의 PLC 간 네트워크에 연결된 C200HX/C200HG/C200HE 시스템을 업데이트하고 싶습니다. 대체 구성 예시를 알려주세요.

C200HX/C200HG/C200HE의 연결 가능한 유선형 PLC 간 네트워크에는 SYSMACLINK, Controller Link 등이 있습니다.
네트워크에 연결된 PLC를 업데이트하기 위해 새로운 네트워크를 채택하여 재설치할 경우, 그대로 진행하면 네트워크 전체가 정지하게 됩니다.
생산 설비를 멈추지 않기 위해서는 네트워크 전체를 정지시키지 않고, 네트워크에 연결된 다른 PLC를 가동한 상태에서 1노드씩 업데이트해 나가야 합니다.
여기서는 네트워크를 유지한 상태로 업데이트하는 방법에 대해 살펴보겠습니다.

■업데이트 조건■
기존 PLC 간 네트워크를 SYSMAC LINK의 동축 타입으로 가정합니다.
SYSMAC LINK는 네트워크 사양도 오래되었고, 새로운 PLC에서는 미지원 기종도 많으므로, 여기서는 네트워크도 개편하여 EtherNet/IP를 재설치하기로 합니다.
SYSMAC LINK 상의 모든 노드 PLC 업데이트가 완료될 때까지 임시 게이트웨이 PLC를 배치합니다.

■업데이트 절차■
(1)
SYSMAC LINK 상에 게이트웨이 PLC로 CS1G-CPU42H를 추가합니다.
(2)
게이트웨이 PLC에는 SYSMAC LINK에 연결되는 CS1W-SLK21과 EtherNet/IP에 연결되는 CS1W-EIP21을 모두 장착하여 기존 네트워크와 신규 네트워크 간 데이터 교환이 가능하도록 합니다.
(3)
새 PLC(CJ2M-CPU34)를 EtherNet/IP에 추가합니다.
(4)
게이트웨이 PLC는 SYSMAC LINK나 EtherNet/IP의 데이터 링크에는 가입하지 않고, RECV 명령으로 SYSMAC LINK의 데이터를 가져와 일제 동보의 SEND 명령으로 EtherNet/IP로 전송합니다.
(5)
신규 PLC의 정상 동작을 검증할 수 있으면, SYSMAC LINK 상에서 구 PLC(C200HX-CPU64)를 제거하고, 이번에는 게이트웨이 PLC가 RECV 명령으로 EtherNet/IP의 신규 PLC 데이터를 가져와 일제 동보 SEND 명령으로 SYSMAC LINK에 전송하도록 하여 신규 PLC의 전체 시스템 동작을 확인합니다.
(6)
이상의 작업을 모든 노드의 PLC에 대해 한 대씩 수행해 나갑니다.
(7)
SYSMAC LINK 상의 모든 노드 업데이트가 완료되면 게이트웨이 PLC를 제거하고 EtherNet/IP 상에서만 운전하도록 전환하면 완료됩니다.

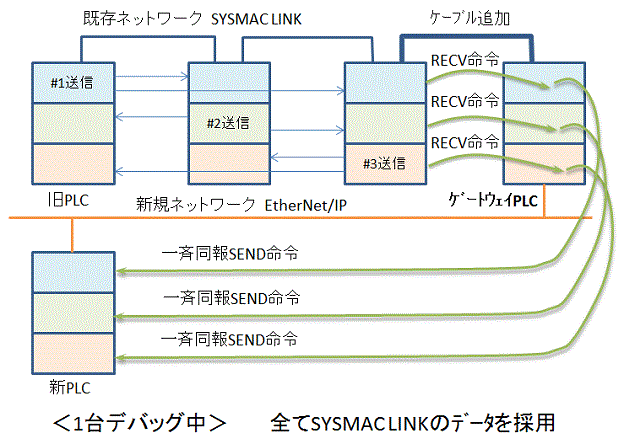

그림 1. 업데이트 절차 (1)~(4) 실행 상태

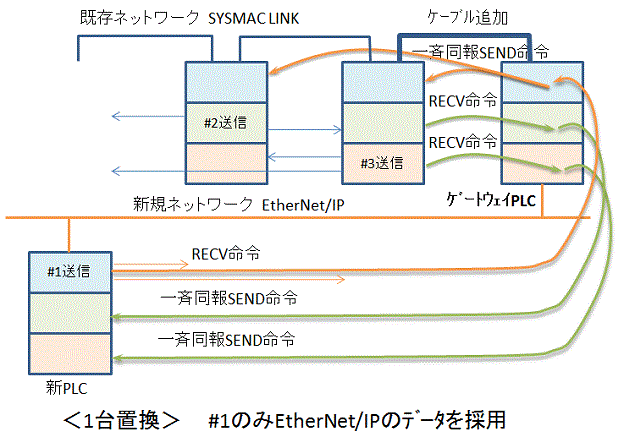

그림 2. 업데이트 절차(5)를 실행한 상태: 1번째 교체 완료

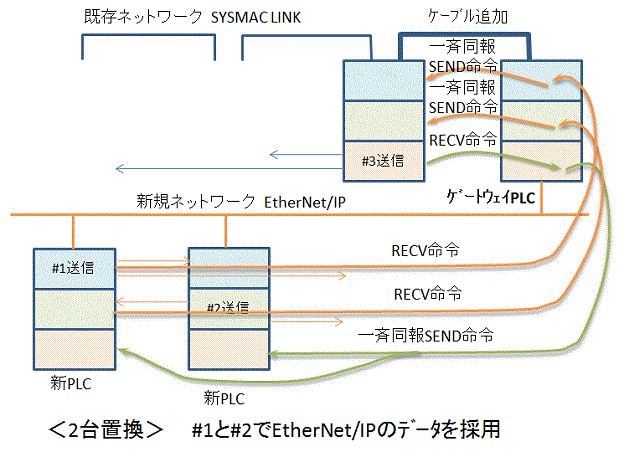

그림 3. 업데이트 절차(5)를 실행한 상태: 두 번째 장치 교체 완료

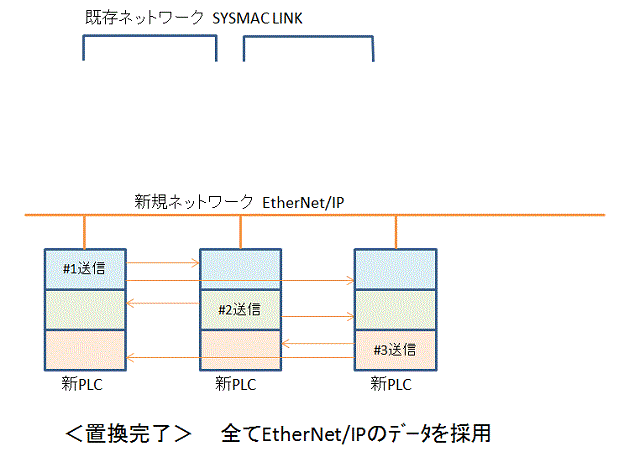

그림 4. 업데이트 절차(7) 실행 상태


① 위의 업데이트 조건과 절차로 신규 네트워크를 구축하여 업데이트하는 경우와, ② 기존 네트워크를 계속 사용하며 업데이트하는 경우 모두에 대해, PLC 세트 단위의 대체 기종 비교표를 아래에 게재합니다.
시스템 업데이트 등 시 참고하시기 바랍니다.

＜비교 조건＞
비교 대상이 되는 기존 PLC는 C200HX-CPU44(-Z)로 합니다.
PLC용 전원 공급 장치는 입력 사양: AC100~240V이며, 출력 사양은 CPU와 통신 유닛 1대분 및 기본 I/O 유닛 9대분을 합쳐 감당할 수 있는 용량으로 하며, I/O용 전원 공급 장치는 여기서는 정의하지 않습니다.
시스템 구성은 CPU 장치만으로 구성하며, 10슬롯 베이스 상당을 사용합니다.
네트워크 설치용 케이블 및 주변 기기류는 여기에서는 정의하지 않습니다.
I/O 유닛이나 옵션 품목 등에 대해서도 필요한 구성이 달라지므로, 여기서는 정의하지 않습니다.

	기존 세트	①CJ2M 세트※1	②CS1 세트
시스템의 특징	-	가격&성능/미래성 중시	기존 설비 재사용 중시
구성 유닛 가격	-	◎기존 세트보다 더욱 저렴	○기존 세트보다 저렴
설치 용이성	-	△네트워크가 새로 구축되며, 설치 면적은 작아지지만 DIN 레일 설치 필요	○기존 네트워크 그대로 사용 가능, 어댑터로 기존 단자대 사용 가능, 설치 치수 동일
성능	-	○기존보다 고속 대용량	○기존보다 고속 대용량
신기술 추종성	-	○기존 PLC 최신 기종, USB 직접 연결 가능. 동시에 이더넷을 통한 정보화 등 투자 가능	△다소 구형 기종
CPU	C200HX-CPU44(-Z)	CJ2M-CPU34 ※2	CS1G-CPU44H
전원	C200HW-PA204	CJ1W-PA202	C200HW-PA204
CPU 베이스	C200HW-BC101-V1	베이스 없음 연결	CS1W-BC103
UM (사용자 메모리)	31.2k워드	30k 스텝(30k 워드 상당)	30k 스텝(30k 워드 상당)
DM (데이터 메모리)	6k워드	32k 단어	32k워드
EM (확장 데이터 　메모리）	6k워드×3뱅크	32k워드×4뱅크	32k워드×1뱅크
최대 I/O 점수 (10슬롯 시)	480점(64점×5+고기능 32점×5슬롯)	640점(64점×10슬롯)	960점(96점×10슬롯)
LD 명령 실행 시간	0.104μs	0.04μs	0.04μs
MOV 명령 실행 시간	0.417μs	0.12μs	0.2μs
설치 치수	중판 장착 491mm x 118mm	DIN 레일 장착 451.7mm x 90mm	중판 설치 491mm x 118mm
CX-Programmer 연결	USB로 CS1W-CIF31 + CQM1-CIF02 경유	USB 직접 연결 (USB2.0 준수 B 커넥터)	USB로 CS1W-CIF31 + CQM1-CIF02 + CS1W-CN114 경유
프로그래밍 콘솔 연결	C200H-CN□22 + C200H-PRO27	-	CS1W-CN□24 + C200H-PRO27
PT (터치 패널) 　연결	○ 내장 RS-232C 사용	◎ 내장 EtherNet/IP 사용	○ 내장 RS-232C 사용
네트워크	C200HW-SLK23 + C200HW-COM01 + C200HW-CE001	내장 EtherNet/IP 사용	CS1W-SLK21

※1
CJ2M 세트를 사용할 경우 별도의 게이트웨이 PLC가 필요합니다.
게이트웨이 PLC용 장비 등은 링크된 긴급 배송 서비스에서도 대여를 받고 있습니다.

※2
CJ2M-CPU34에서는 태그 데이터 링크의 1노드당 최대 링크 데이터 크기(전체 태그의 합계 크기)가 640채널이 되는 등의 제한이 있으므로, 기존 데이터 링크 채널이 큰 경우에는 CJ2H-CPU64-EIP 등을 선정해 주시기 바랍니다.


각 유닛의 대체품과 표준 가격, 교체 관련 상품 등에 대해서는 관련 정보의 PLC 교체 추천 페이지에서 PLC 교체 유용한 도구인 PLC 교체 기종 선정 도구 및 교체 가이드로 확인할 수 있습니다.
단, 무료 회원 가입 및 로그인이 필요합니다.
또한, PLC 교체 기종 선정 도구의 출력 결과나 교체 가이드와 상기 표는 일부 구성 차이가 있을 수 있습니다.
고객님의 목적에 맞는 구성이 되도록 매뉴얼 등으로 최종 확인해 주시기 바랍니다.
