광섬유 타입의 PLC 간 네트워크에 연결된 C200HX/C200HG/C200HE 시스템을 업데이트하고 싶습니다. 대체 기종의 구성 예시를 알려주세요.

C200HX/C200HG/C200HE의 연결 가능한 광섬유 타입 PLC 간 네트워크에는 SYSMAC LINK 광 타입이 있습니다.
광 타입 네트워크는 광섬유 케이블의 특징인 장거리 통신 및 케이블 주변의 노이즈 유입이 없다는 장점이 있으므로, 광 타입 네트워크를 그대로 유선 타입 네트워크로 대체할 수 없습니다.
그러나 SYSMAC LINK 광 타입은 네트워크 사양도 오래되었고, 새로운 PLC에서는 미지원 기종도 많기 때문에, 여기서는 네트워크도 개편하여 ① Controller Link 광 링 타입, ② Controller Link 유선 타입 + 광 변환 리피터로 재설치하기로 합니다.

① Controller Link 광 링 타입
CS1에는 Controller Link 광 링 타입 유닛이 있으므로 SYSMAC LINK 광 타입을 Controller Link로 교체할 수 있습니다.
Contoller Link 광 링 타입은 네트워크를 링 구성으로 할 수 있으므로, 한 곳에서 단선 등의 통신로 장애가 발생해도 반대 방향에서의 통신이 가능하므로, 장애 허용성이 높은 네트워크를 구축할 수 있습니다.
기존 네트워크의 광섬유 케이블은 열화가 없다면 그대로 컨트롤러 링크용 광섬유 케이블로 재사용할 수 있습니다.
단순히 교체할 경우 네트워크 전체를 정지시켜야 하므로, 여기서는 게이트웨이 PLC로 CS1G-CPU42H를 1대 추가하고, 해당 지점까지의 SYSMAC LINK 측 광섬유 케이블(짧은 거리 가능)과 컨트롤러 링크 측 광섬유 케이블(긴 거리, 상설 필요)을 각각 1본씩 준비합니다.
갱신 방법의 기본적인 개념은 FAQ05548과 동일하므로 해당 문서를 참조하십시오.

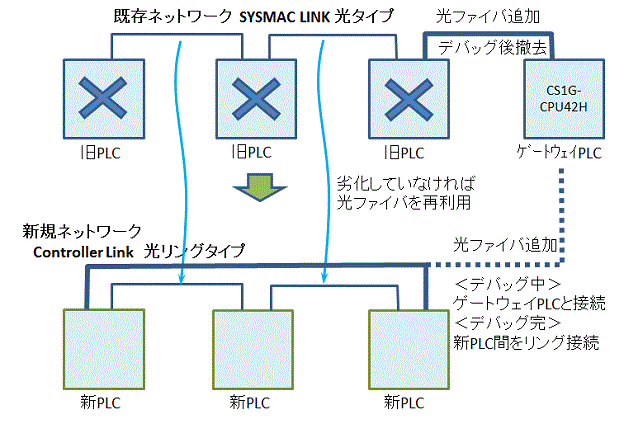

그림 1. Controller Link 광 링 타입으로 교체하는 경우


② 컨트롤러 링크 와이어 타입 + 광 변환 리피터
광섬유 케이블을 사용해야 하는 구간이 많지 않다면, CJ2의 컨트롤러 링크 와이어 타입 유닛으로 교체하고 필요한 구간만 리피터를 통해 와이어←→광←→와이어 변환을 수행하는 방식으로 대응할 수도 있습니다.
기존 네트워크에 사용 중인 광섬유 케이블은 열화가 없다면 그대로 재사용할 수 있습니다.
단순히 업데이트하면 네트워크 전체를 정지시켜야 하므로, 여기서는 게이트웨이 PLC로 CS1G-CPU42H를 1대 추가하고, 해당 지점까지의 SYSMAC LINK 측 광섬유 케이블(짧은 거리 가능)과 컨트롤러 링크 측 케이블을 각각 1개씩 준비합니다.
업데이트 방법의 기본적인 개념은 FAQ05548과 동일하므로 해당 문서를 참조하십시오.

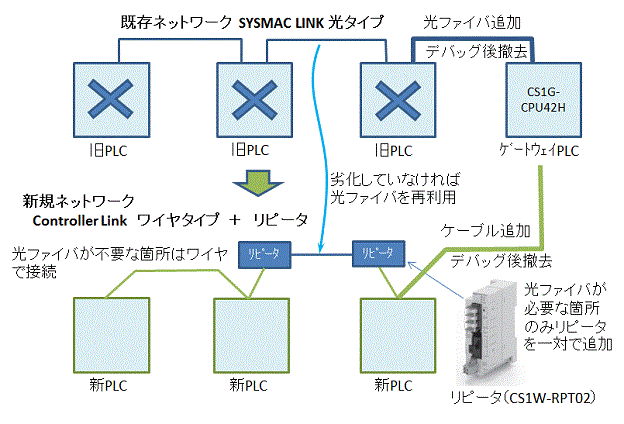

그림 2. Controller Link 와이어 타입 + 리피터로 교체하는 경우


위 ①②의 방법으로 신규 네트워크를 설치하여 업데이트하는 경우와 ③ 기존 네트워크를 계속 사용하며 업데이트하는 경우의 3가지 방법에 대해, PLC 세트 단위의 대체 기종 비교표를 아래에 게재합니다.
시스템 업데이트 시 참고하시기 바랍니다.

＜비교 조건＞
비교 대상이 되는 기존 PLC는 C200HX-CPU64(-Z)로 합니다.
PLC용 전원 공급 장치는 입력 사양: AC100~240V이며, 출력 사양은 CPU와 통신 유닛 1대분 및 기본 I/O 유닛 9대분을 감당할 수 있는 용량으로 합니다. I/O용 전원 공급 장치는 여기서는 정의하지 않습니다.
시스템 구성은 CPU 장치만으로 구성하며, 10슬롯 베이스 상당을 사용합니다.
네트워크 설치용 케이블은 여기에서는 정의하지 않습니다.
I/O 유닛이나 옵션 품목 등에 대해서도 필요한 구성이 달라지므로, 여기에서는 정의하지 않습니다.

	기존 세트	①CS1 세트 ※1	②CJ2M 세트 ※1 ※3	③CS1 세트
시스템의 특징	-	기존 시스템 재사용 중시	성능 및 재사용 중시	기존 설비 재활용 중시
구성 유닛 가격	-	○기존 세트보다 저렴	○기존 세트보다 저렴	○ 기존 세트보다 저렴
설치 용이성	-	○ 어댑터로 기존 단자대 사용 가능, 설치 치수 동일. 통신 회선 재사용	△설치 면적은 작아지지만, DIN 레일 설치 필요. 광섬유 재사용 가능	○ 어댑터로 기존 단자대 사용 가능, 설치 치수 동일. 통신 회선 재사용
성능	-	○기존보다 고속 대용량	○기존보다 고속 대용량	○기존보다 고속 대용량
신기술 추종성	-	△다소 구형 기종	○기존 PLC 최신 기종, USB 직접 연결 가능	△다소 오래된 기종
CPU	C200HX-CPU64(-Z)	CS1G-CPU44H	CJ2M-CPU14	CS1G-CPU44H
전원	C200HW-PA204	C200HW-PA204	CJ1W-PA202	C200HW-PA204
CPU 베이스	C200HW-BC101-V1	CS1W-BC103	베이스 없음 연결	CS1W-BC103
	기존 세트	①CS1 세트 ※1	②CJ2M 세트 ※1 ※3	③CS1 세트
UM(사용자 메모리)	31.2k워드	30k 스텝(30k 워드 상당)	30k 스텝(30k 워드 상당)	30k 스텝(30k 워드 상당)
DM(데이터 메모리)	6k워드	32k 단어	32k 단어	32k워드
EM(확장 데이터 메모리)	6k워드×3뱅크	32k워드×1뱅크	32k워드×4뱅크	32k워드×1뱅크
최대 I/O 점수 (10슬롯 시)	576점(64점×8+고기능 32점×2슬롯)	960점(96점×10슬롯)	640점(64점×10슬롯)	960점(96점×10슬롯)
LD 명령 실행 시간	0.104μs	0.04μs	0.04μs	0.04μs
MOV 명령 실행 시간	0.417μs	0.2μs	0.12μs	0.2μs
설치 치수	중판 장착 491mm x 118mm	중판 설치 491mm x 118mm	DIN 레일 장착 420.7mm x 90mm	중판 장착 491mm x 118mm
	기존 세트	①CS1 세트 ※1	②CJ2M 세트 ※1 ※3	③CS1 세트
CX-Programmer 연결	USB로 CS1W-CIF31 + CQM1-CIF02 경유	USB로 CS1W-CIF31 + CQM1-CIF02 + CS1W-CN114 경유	USB 직접 연결 (USB2.0 준수 B 커넥터)	USB로 CS1W-CIF31 + CQM1-CIF02 + CS1W-CN114 경유
프로그래밍 콘솔 연결	C200H-CN□22 + C200H-PRO27	CS1W-CN□24 + C200H-PRO27	-	CS1W-CN□24 + C200H-PRO27
PT(터치 패널) 연결	○ 내장 RS-232C 사용	○ 내장 RS-232C 사용	○ 내장 RS-232C 사용	○ 내장 RS-232C 사용
네트워크	C200HW-SLK13 + C200HW-COM01 + C200HW-CE001	CS1W-CLK13	CJ1W-CLK23	CS1W-SLK11
광←→와이어 변환	-	-	CJ1W-RPT02 *2 × 광섬유 사용분 ※2	-

상기 표의 「*2」 등 「*」(별표) + 숫자는 필요 대수를 나타냅니다.

※1
위 ①② 세트를 사용할 경우, 별도의 게이트웨이 PLC가 필요합니다.
게이트웨이 PLC용 장비 등은 링크된 긴급 배송 서비스에서도 대여를 받고 있습니다.

※2
리피터 CJ1W-RPT02를 사용할 경우, 2단까지의 단수 제한이 있으니 주의하시기 바랍니다.
자세한 사항은 Controller Link 유닛의 사용자 매뉴얼을 확인해 주십시오.

※3
Controller Link 와이어 타입 대신 EtherNet/IP를 사용하여 대체해야 하는 경우, 와이어 연결만으로 구성됩니다.
단, EtherNet/IP는 일반적인 이더넷 기술과 장비를 사용하므로 시판되는 광변환 장비를 사용하여 EtherNet/IP를 부분적으로 광섬유 케이블로 구성할 수 있습니다.
자세한 사항은 광 변환 장비 제조업체에 확인해 주십시오.


각 유닛의 대체품과 표준 가격, 교체 관련 상품 등에 대해서는 관련 정보의 PLC 교체 추천 페이지에서 PLC 교체 유용한 도구인 PLC 교체 기종 선정 도구 및 교체 가이드를 통해 확인할 수 있습니다.
단, 무료 회원 가입 및 로그인이 필요합니다.
또한, PLC 교체 기종 선정 도구의 출력 결과나 교체 가이드와 상기 표는 일부 구성 차이가 있을 수 있습니다.
고객님의 목적에 맞는 구성이 되도록 매뉴얼 등으로 최종 확인해 주시기 바랍니다.
