CQM1(H)의 소규모 시스템을 업데이트하고 싶습니다. 대체 기종의 구성 예시를 알려주세요.

CQM1(H)의 소규모 시스템을 업데이트하고 싶습니다. 대체 기종의 구성 예시를 알려주세요.

소규모 시스템을 업데이트할 경우, 예산을 많이 투입하기 어려운 것이 일반적이라고 생각됩니다.
여기서는 업데이트 비용 측면에서 ① 필요한 공수를 줄이는 경우, ② 구성품 가격을 낮게 유지하는 경우, ③ 필요한 공수를 줄이면서 동시에 미래 가능성을 확보하는 경우, 이 세 가지 방법을 예로 들어 검토해 보겠습니다.

① 필요한 공수를 줄이는 경우
공수를 줄이려면 기존 자산을 최대한 재활용하는 것이 핵심입니다.
프로그램 자산, 하드웨어 자산 중 노후화가 심하지 않은 것 등은 재사용이 가능합니다.
프로그램은 CX-Programmer(FA 통합 툴 패키지 CX-One에 동봉)를 사용하여 CQM1(H)의 프로그램을 CJ1M의 프로그램으로 쉽게 변환할 수 있습니다.
(단, I/O 채널 할당이나 PLC 시스템 설정 방법 등이 일부 다르므로 수동 수정이 필요합니다.)
프로그래밍 콘솔이나 도구 연결 케이블 등 기존에 사용하던 비품도 재사용함으로써 익숙한 연결 환경을 이어갈 수 있습니다.

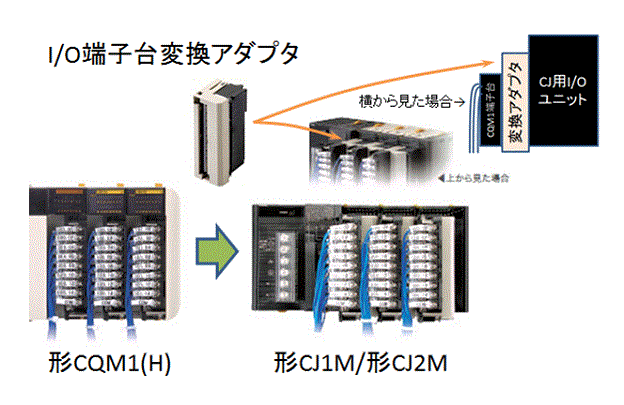

I/O 유닛에 대해서도 CJ 시리즈의 기본 I/O 유닛은 CQM1의 I/O 유닛과의 배선을 그대로 재사용할 수 있는 그림 1과 같은 변환 어댑터가 준비되어 있으므로, 이러한 I/O 단자대 변환 어댑터를 사용하는 것이 편리합니다.


그림 1. CQM1(H) → CJ 단자대 변환 이미지


② 구성품 가격을 낮게 억제하는 경우
I/O 등의 호환성은 없지만, 패키지 타입의 CP1L 시리즈를 사용함으로써 구성하는 유닛의 가격을 낮게 억제할 수 있습니다.
단, 프로그램 변환은 ①과 동일하지만, I/O 채널 할당뿐만 아니라 I/O의 비트 위치도 달라지므로 프로그램을 수동으로 수정할 때 비트 위치도 고려하여 수정해야 합니다.
또한 ①에서 사용 가능한 프로그래밍 콘솔은 ②에서는 사용할 수 없게 됩니다.

③ 필요한 공수를 억제하면서 더욱 미래성을 확보하는 경우
①과 동일하지만, 기존 PLC 중 최신 기종인 CJ2M 시리즈를 사용함으로써 ①과 마찬가지로 필요한 공수를 억제하면서 최신 기종의 성능과 확장성, USB 케이블을 통한 PC 직접 연결 환경 등을 누릴 수 있습니다.
다만, ①에서 사용 가능한 프로그래밍 콘솔은 ③에서는 사용할 수 없게 됩니다.


위 ①②③의 3가지 업데이트 방법에 대해, 아래 조건으로 PLC 세트 단위의 대체 기종 비교표를 게재합니다.
시스템 업데이트 등 시 참고하시기 바랍니다.

<비교 조건>
비교 대상이 되는 기존 PLC는 CQM1H-CPU11로 합니다.
PLC용 전원 공급 장치는 입력 전압 AC100~240V이며 출력 용량은 CPU와 I/O 유닛 2대 이상을 감당할 수 있는 용량으로 하고, I/O용 전원 공급 장치는 여기에서는 정의하지 않습니다.
시스템 구성은 CPU 장치만으로 구성하며, I/O 점수는 48점으로 합니다.
I/O나 옵션품 등에 대해서는 필요 구성이 달라질 수 있으므로, 여기서는 정의하지 않습니다.

	기존 세트	① CJ1M 세트	② CP1L 세트	③CJ2M 세트
시스템의 특징	-	기존 설비의 재사용성 중시	가격 중시	성능/재사용성 중시
구성 유닛 가격	-	× 기존 세트보다 고가	○기존 세트와 동등	× 기존 세트보다 고가
설치 용이성	-	○ 어댑터로 기존 단자대 사용 가능, 기존 도구 연결 환경 재사용 가능	×새로 I/O 배선 필요, 도구 연결 환경이 새로워짐	△ 어댑터로 기존 단자대 사용 가능, 도구 연결 환경이 새로워짐
성능	-	○기존보다 고속 대용량	△기본 명령 실행 시간이 기존보다 다소 느림	◎기존보다 더욱 고속 대용량
신기술 추종성	-	△다소 구형 기종	○기존 패키지 타입 PLC 최신 기종, USB 직접 연결 가능	○기존 PLC 최신 기종, USB 직접 연결 가능
CPU	CQM1H-CPU11	CJ1M-CPU21	CP1L-M40D□-A	CJ2M-CPU11
전원	CQM1-PA203	CJ1W-PA202	CPU에 전원 내장	CJ1W-PA202
UM(사용자 메모리)	3.2k워드	5k 스텝(5k 워드 상당)	10k 스텝(10k 워드 상당)	5k 스텝(5k 워드 상당)
DM(데이터 메모리)	3k워드	32k 단어	32k 단어	32k워드
EM(확장 데이터 메모리)	-	-	-	32k워드
입력 인터럽트	4점	4점	6점	4점
고속 카운터	내장 1점 위상차 2.5kHz	내장 2점 위상차 50kHz	내장 4점 위상차 50kHz	외장 2점 위상차 50kHz ※1
펄스열 출력	-	내장 2축 100kpps	내장 2축 100kpps	외장 2축 100kpps ※1
비교 모델 I/O 구성 (디지털 점수)	내장 입력 16점 외장 입력 16점 외장 출력 16점	내장 입력 10점/출력 6점 외장 입력 16점 외장 출력 16점	내장 입력 24점/출력 16점 외장 입력 8점	외장 입력 10점/출력 6점 외장 입력 16점 외장 출력 16점 ※1
최대 I/O 점수	256점	160점	160점	2560점
LD 명령 실행 시간	0.375μs	0.1μs	0.55μs	0.04μs
MOV 명령 실행 시간	17.7μs	0.3μs	4.1μs	0.12μs
설치 치수 (I/O 2대 장착 시)	DIN 레일 장착 251mm×110mm	DIN 레일 장착 170.7mm×90mm	DIN 레일/중판 장착 216mm×100mm	DIN 레일 장착 172.7mm×90mm
CX-Programmer 연결	USB로 CS1W-CIF31 + CQM1-CIF02 + CS1W-CN114 경유	USB로 CS1W-CIF31 + CQM1-CIF02 + CS1W-CN114 경유	USB 직접 연결 (USB2.0 준수 B 커넥터)	USB 직접 연결 (USB 2.0 준수 B 커넥터)
프로그래밍 콘솔 연결	CQM1H-PRO01	CQM1H-PRO01 + CS1W-KS001	-	-
PT(터치 패널) 연결	×	○ 내장 RS-232C 사용	△CP1W-CIF01	○ 내장 RS-232C 사용

※1
상기 비교 모델은 펄스 I/O 블록 CJ2M-MD21□ 1대를 장착한 경우의 예입니다.
펄스 I/O 블록을 1대 더 추가하면 고속 카운터와 펄스열 출력 점수는 2배로, 비교 모델 I/O 구성은 외장 입력 10점/출력 6점이 증가하게 됩니다.


각 유닛의 대체품과 표준 가격, 교체 관련 상품 등에 대해서는 관련 정보의 PLC 교체 추천 페이지에서 PLC 교체 유용한 도구인 PLC 교체 기종 선정 도구 및 교체 가이드로 확인할 수 있습니다.
단, 무료 회원 가입 및 로그인이 필요합니다.
또한, PLC 교체 기종 선정 도구의 출력 결과나 교체 가이드와 상기 표는 일부 구성 차이가 있을 수 있습니다.
고객님의 목적에 맞는 구성이 되도록 매뉴얼 등으로 최종 확인해 주시기 바랍니다.
