XW5T-P용 종단판, 스토퍼, 분리판의 형식과 사용법을 알려주세요.

등록일
2025. 12. 17.

XW5T-P용 종단판



●종단판
・형식
형 XW5E-P1.5-1.1-1, 형 XW5E-P1.5-1.1-2, 형 XW5E-P1.5-1.2-1, 형 XW5E-P1.5-2.2-1,형 XW5E-P2.5-1.1-1, 형 XW5E-P4.0-1.

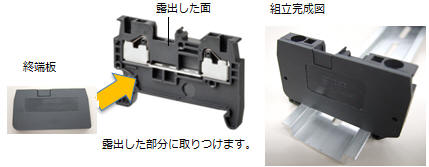

1-1・목적: 단자대의 노출된 한 면을 덮기 위한 것입니다.
　　
・주의사항
・감전 방지를 위해 반드시 필요합니다.
・스토퍼, 분리판으로 대체할 수 없습니다.
　(절연 거리 확보, 횡방향 이탈 방지 기능이 없습니다.)
・스토퍼를 사용할 경우, 종단판을 장착한 후 사용하십시오.
・단자대의 형상이 변하는 부분은 금속 노출부가 있으므로 종단판이 필요합니다.
　　


●스토퍼
・목적: 단자대의 횡방향 이탈을 방지하기 위해 사용합니다. 절연 거리 확보에도 사용할 수 있습니다.
・사용 방법:
단자대 양 끝에 설치합니다.
　
・주의 사항
・종단판 형식 XW5E-P□-□-□로 대체할 수 없습니다.
・가로 방향으로 미끄러짐이 발생하는 경우에 사용하십시오.
・분리판 형식 XW5Z-EP12, 엔드 플레이트 형식 PFP-M(*2)로
　대체할 수도 있습니다.
・폭은 6㎜입니다.

●분리형 플레이트
・형식: 형 XW5Z-EP12
・목적
절연 거리를 확보하기 위한 것입니다. (스토퍼와 마찬가지로 단자대의 횡방향 이동을 방지할 수도 있습니다.)
・사용 방법

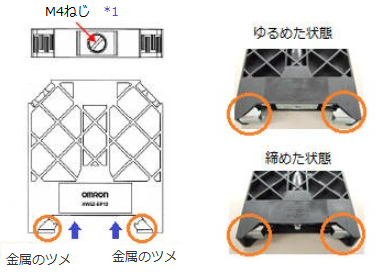

상면 중앙의 나사*1를 조여 고정합니다. 나사를 조이면 금속 클립이 아래 그림의 파란색 화살표 방향으로 이동하여 DIN 레일 하단에서 눌러 고정합니다. image.png　

・주의사항
・종단판으로 대체할 수 없습니다.
・고객이 사용하시는 기기의 사용 조건에서 확보가 필요한 공간 거리, 연면 거리를 확인하신 후, 스토퍼 형식 XW5Z-EP6(폭 6㎜) 또는 엔드 플레이트 형식 PFP-M(*2)(폭 10㎜)로는 거리가 부족할 경우 사용하십시오.
・분리판의 폭은 12㎜입니다.
・사용 예: G2RV-SR형 UL508 준수, 부하 전압이 AC250V를 초과하는 경우
아래 중 하나의 대책이 필요합니다.
・12mm 이상의 간격을 유지합니다.
・분리형 플레이트를 사용합니다.
　


*2　엔드 플레이트 형식 PFP-M의 상세 내용은 상품 정보에서 카탈로그를 다운로드하여 확인하십시오.

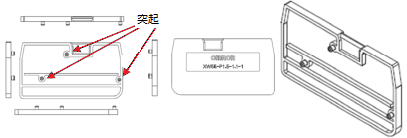

외관

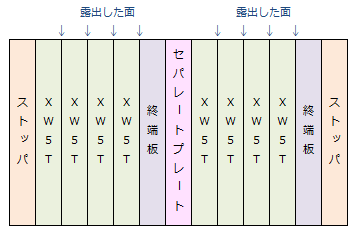

■사용 예　
형식 XW5T 4대를 2세트 DIN 레일 장착으로 사용.
단자대 내부가 노출된 면을 오른쪽으로 하고, 스토퍼, 분리판을 사용한 구성 예.
■주의
여러 개의 단자대를 설치할 때, 인접한 단자대는 위아래를 반대로 설치하지 마십시오.
인접한 단자대가 단락될 우려가 있습니다.
　

■DIN 레일에 관하여
・지지 레일 형식 PFP-□N□가 있습니다. 해당 FAQ를 참조하십시오.
・접지용 단자대를 사용할 경우 시판되는 접지용 DIN 레일을 사용하십시오.
