XW5T-P용 단락 바의 형식과 사용법을 알려주세요.
■단락 바 사용 방법

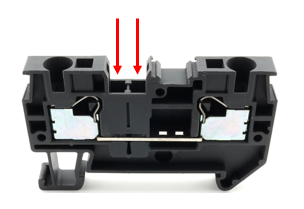

단락 바는 아래 그림의 빨간색 화살표 부분인 '단락 바 삽입구'에 삽입하십시오.
【단수: 1단 타입】
단락 바의 삽입구는 1단당 2곳입니다.
・3극 단락 바 사용 시
・준비된 단락 바의 극수(2, 3, 4, 5, 10극)에 비해 단락시키고자 하는 극수가 부족한 경우
여러 개의 단락 바를 조합하여 원하는 대수의 단자대를 단락시킬 수 있습니다.
【단수: 2단 타입】

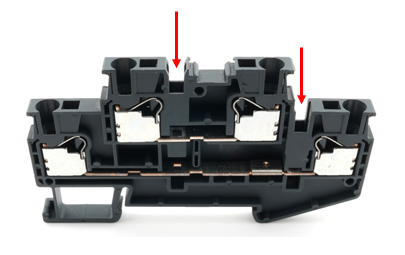

단락 바의 삽입구는 1단당 1개소입니다.
따라서 1단 타입처럼 여러 개의 단락 바를 조합하여 연속적으로 연결할 수 없습니다.
■단락 바 설치
단락 바 삽입구에 단락 바를 삽입하고 끝까지 밀어 넣어 주십시오.
■단락 바의 제거
・2~4극

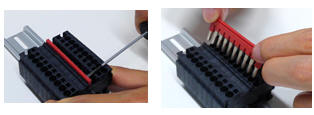

단락 바 중앙 부근 홈 부분에 드라이버를 넣어 제거하십시오.
・5극, 10극
단락 바의 왼쪽 끝 홈 부분에 드라이버를 넣어 들어올리십시오.
오른쪽 끝에도 마찬가지로 드라이버를 넣어 들어올리십시오. 그 후 분리하십시오.
단락 바의 왼쪽 끝 홈 부분에 드라이버를 넣어 들어올리십시오.
오른쪽 끝에도 마찬가지로 드라이버를 넣어 들어올리십시오. 그 후 분리하십시오.
■주의
단락 바를 절단하지 마십시오. 측면이 수지로 덮여 있기 때문에 절단하면 절연 처리가 없어집니다.

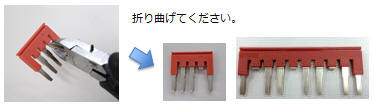

다만, 중간 핀을 꺾어 사용하는 것은 가능합니다.
단락 바를 단자(삽입) 구멍에 삽입하지 마십시오.
단락 바를 단자(삽입) 구멍에 잘못 삽입한 경우, 단락 바가 빠지지 않을 수 있습니다.
고객님께서 무리하게 분리하려고 하시면 본체(소켓 등), 단락 바가 파손될 수 있습니다.
■단락 바 형식 일람
・외관
(사진은 XW5T-P2.5-□/XW5G-P2.5-□용입니다.)
예: 빨강 왼쪽부터 2극, 3극, 4극, 5극, 10극
| 형식 | XW5S-P1.5-□ | XW5S-P2.5-□ | XW5S-P4.0-□ |
| 정격 전압 | 500V | 800V | |
| 정격 전류 | 17.5A | 24A | 32A |
| 대상 형식 | 극수 | 단락 바의 형식 | ||
| 빨간색 | 파랑 | 노랑 | ||
| ・중계용 XW5T-P1.5-1.1-1 XW5T-P1.5-1.1-1BL XW5T-P1.5-1.1-2 XW5T-P1.5-1.1-2BL XW5T-P1.5-1.2-1 XW5T-P1.5-1.2-1BL XW5T-P1.5-2.2-1 XW5T-P1.5-2.2-1BL ・접지용 XW5G-P1.5-1.1-1 XW5G-P1.5-1.1-2 XW5G-P1.5-1.2-1 XW5G-P1.5-2.2-1 | 2 | XW5S-P1.5-2RD | XW5S-P1.5-2BL | XW5S-P1.5-2YL |
| 3 | XW5S-P1.5-3RD | XW5S-P1.5-3BL | XW5S-P1.5-3YL | |
| 4 | XW5S-P1.5-4RD | XW5S-P1.5-4BL | XW5S-P1.5-4YL | |
| 5 | XW5S-P1.5-5RD | XW5S-P1.5-5BL | XW5S-P1.5-5YL | |
| 10 | XW5S-P1.5-10RD | XW5S-P1.5-10BL | XW5S-P1.5-10YL | |
| ・중계용 XW5T-P2.5-1.1-1 XW5T-P2.5-1.1-1BL XW5T-P2.5-1.1-2 XW5T-P2.5-1.1-2BL XW5T-P2.5-1.2-1 XW5T-P2.5-1.2-1BL XW5T-P2.5-2.2-1 XW5T-P2.5-2.2-1BL ・접지용 XW5G-P2.5-1.1-1 XW5G-P2.5-1.1-2 XW5G-P2.5-1.2-1 XW5G-P2.5-2.2-1 | 2 | XW5S-P2.5-2RD | XW5S-P2.5-2BL | XW5S-P2.5-2YL |
| 3 | XW5S-P2.5-3RD | XW5S-P2.5-3BL | XW5S-P2.5-3YL | |
| 4 | XW5S-P2.5-4RD | XW5S-P2.5-4BL | XW5S-P2.5-4YL | |
| 5 | XW5S-P2.5-5RD | XW5S-P2.5-5BL | XW5S-P2.5-5YL | |
| 10 | XW5S-P2.5-10RD | XW5S-P2.5-10BL | XW5S-P2.5-10YL | |
| ・중계용 XW5T-P4.0-1.1-1 XW5T-P4.0-1.1-1BL XW5T-P4.0-1.1-2 XW5T-P4.0-1.1-2BL XW5T-P4.0-1.2-1 XW5T-P4.0-1.2-1BL XW5T-P4.0-2.2-1 XW5T-P4.0-2.2-1BL ・접지용 XW5G-P4.0-1.1-1 XW5G-P4.0-1.1-2 XW5G-P4.0-1.2-1 XW5G-P4.0-2.2-1 | 2 | XW5S-P4.0-2RD | XW5S-P4.0-2BL | XW5S-P4.0-2YL |
| 3 | XW5S-P4.0-3RD | XW5S-P4.0-3BL | XW5S-P4.0-3YL | |
| 4 | XW5S-P4.0-4RD | XW5S-P4.0-4BL | XW5S-P4.0-4YL | |
| 5 | XW5S-P4.0-5RD | XW5S-P4.0-5BL | XW5S-P4.0-5YL | |
| 10 | XW5S-P4.0-10RD | XW5S-P4.0-10BL | XW5S-P4.0-10YL | |
■설치에 관하여
・여러 개의 단자대를 설치할 때, 인접한 단자대는 위아래를 반대로 설치하지 마십시오.
인접한 단자대가 단락될 우려가 있습니다.
단독으로 사용할 경우 설치 방향에 대한 규정은 없습니다.
(예를 들어, 1:2 제품의 경우 "위쪽이 1, 아래쪽이 2" 또는 "위쪽이 2, 아래쪽이 1" 어느 방향이든 문제없습니다.)
■DIN 레일에 관하여
・지지 레일 PFP-□N□가 있습니다. 해당 FAQ를 참조하십시오.
・접지용 단자대를 사용할 경우 시판되는 접지용 DIN 레일을 사용하십시오.
