XW5T-P용 라벨의 형식과 사용법을 알려주세요.
- 등록일
- 2025. 12. 17.
XW5T-P용 라벨의 형식과 사용법을 알려주세요.
XW5T-P 시리즈용 라벨 형식은 라벨 형식 목록을 참조하십시오.
■라벨 사용 방법

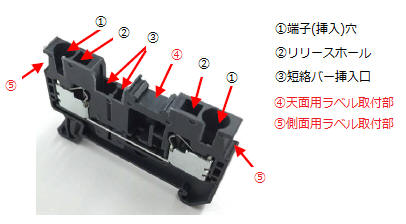

라벨은 상단 또는 측면의 라벨 부착부에 끼워 넣습니다.
라벨은 시트 형태이므로 한 장씩 떼어 부착하십시오.
라벨은 수지제이며 무지입니다.
인쇄 도구 사용을 원하시는 경우, 피닉스 콘택트(Phoenix Contact)사의 BLUEMARK ID, THERMOMARK CARD PLUS, THERMOMARK CAD를 사용하십시오. (자세한 사항은 제조사에 문의하십시오.)
시판되는 각인용지 *1을 사용할 수도 있습니다. 각인용지 인쇄 도구에 대해서는 사용하시는 각인용지 제조업체에 확인해 주십시오.
또한 시판되는 각인지는 상단 라벨 부착부에 사용하십시오. (측면에는 부착할 수 없습니다.)

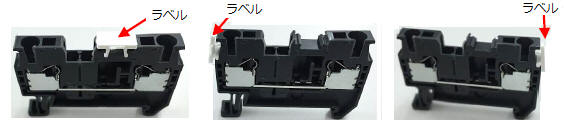

◆ 부착 위치 (아래 사진은 1단 타입입니다.)
・상면부 부착 이미지 ・측면부 부착 이미지
■ 라벨 형식과 시판 기명지 사용 가능 여부
・대상 형식이 많으므로 "Ctrl+f"로 검색하는 것을 권장합니다.
*1 시판되는 메모지 크기는 폭 9.5mm, 두께 0.5mm 제품을 사용하십시오. 부착 위치는 상단 라벨 부착부입니다. (측면에는 사용할 수 없습니다.)
(참고) 2단 타입에 시판되는 명찰지를 부착한 상태
예1: XW5T-P2.5-1.1-2 예2: XW5T-P4.0-1.1-2
■DIN 레일에 관하여
・지지 레일 PFP-□N□가 있습니다. 해당 FAQ를 참조하십시오.
・접지용 단자대를 사용할 경우 시판되는 접지용 DIN 레일을 사용하십시오.
■라벨 사용 방법
라벨은 상단 또는 측면의 라벨 부착부에 끼워 넣습니다.
라벨은 시트 형태이므로 한 장씩 떼어 부착하십시오.
라벨은 수지제이며 무지입니다.
인쇄 도구 사용을 원하시는 경우, 피닉스 콘택트(Phoenix Contact)사의 BLUEMARK ID, THERMOMARK CARD PLUS, THERMOMARK CAD를 사용하십시오. (자세한 사항은 제조사에 문의하십시오.)
시판되는 각인용지 *1을 사용할 수도 있습니다. 각인용지 인쇄 도구에 대해서는 사용하시는 각인용지 제조업체에 확인해 주십시오.
또한 시판되는 각인지는 상단 라벨 부착부에 사용하십시오. (측면에는 부착할 수 없습니다.)
◆ 부착 위치 (아래 사진은 1단 타입입니다.)
・상면부 부착 이미지 ・측면부 부착 이미지
■ 라벨 형식과 시판 기명지 사용 가능 여부
・대상 형식이 많으므로 "Ctrl+f"로 검색하는 것을 권장합니다.
| 단 수 | 단자대 형식 | 설치 위치 | 라벨 형식 | 외형 치수(㎜) 길이×폭×높이 | 시판되는 기명지 |
| 1단 | ●중계용 XW5T-P1.5-1.1-1 XW5T-P1.5-1.1-1BL XW5T-P1.5-1.2-1BL XW5T-P1.5-2.2-1 XW5T-P1.5-2.2-1BL XW5T-P1.5-1.2-1 ●접지용 XW5G-P1.5-1.1-1 XW5G-P1.5-1.2-1 XW5G-P1.5-2.2-1 | 천 면 | XW5Z-P1.5LB1 | 단품: 10.5×2.95×4.6 시트: 119.5×75.9×4.6 (102개/1시트) | 사용 가능 *1 |
| 측 면 | XW5Z-P1.5LB2 | 단 체：5×2.95×1.64 시트: 119.5×75.9×4.0 (108개/1시트) | 사용 불가 | ||
| 단 수 | 단자대 형식 | 설치 위치 | 라벨 형식 | 외형 치수(㎜) 길이×폭×높이 | 시판되는 기명지 |
| 1단 | ●중계용 XW5T-P2.5-1.1-1 XW5T-P2.5-1.1-1BL XW5T-P2.5-1.2-1 XW5T-P2.5-1.2-1BL XW5T-P2.5-2.2-1 XW5T-P2.5-2.2-1BL ●접지용 XW5G-P2.5-1.1-1 XW5G-P2.5-1.2-1 XW5G-P2.5-2.2-1 | 천 면 | XW5Z-P2.5LB1 | 단품: 10.5×4.6×4.6 시트: 119.5×75.9×4.6 (72피스/1시트) | 사용 가능 *1 |
| 측 면 | XW5Z-P2.5LB2 | 단 체：5×4.6×1.64 시트: 119.5×75.9×4.0(72피스/1시트) | 사용 불가 | ||
| 단 수 | 단자대 형식 | 설치 위치 | 라벨 형식 | 외형 치수(㎜) 길이×폭×높이 | 시판되는 기명지 |
| 1단 | ●중계용 XW5T-P4.0-1.1-1 XW5T-P4.0-1.1-1BL XW5T-P4.0-1.2-1 XW5T-P4.0-1.2-1BL XW5T-P4.0-2.2-1 XW5T-P4.0-2.2-1BL ●접지용 XW5G-P4.0-1.1-1 XW5G-P4.0-1.2-1 XW5G-P4.0-2.2-1 | 천 면 | XW5Z-P4.0LB1 | 단품: 10.5×5.6×4.6 시트: 119.5×75.9×4.6 (60개/1시트) | 사용 가능 *1 |
| 측 면 | XW5Z-P4.0LB2 | 단 체：5×5.6×1.64 시트: 119.5×75.9×4.0 (60개/1시트) | 사용 불가 | ||
| 단수 | 단자대 형식 | 설치 위치 | 라벨 형식 | 외형 치수(㎜) 길이×폭×높이 | 시판되는 기명지 |
| 2단 | ●중계용 XW5T-P1.5-1.1-2 XW5T-P1.5-1.1-2BL ●접지용 XW5G-P1.5-1.1-2 | 천 면 | 천면용 라벨 부착부가 없습니다. 라벨 부착 위치는 측면뿐입니다 | ||
| 측 면 | XW5Z-P1.5LB2 | 단품: 5×2.95×1.64 시트: 119.5×75.9×4.0 (108개/1시트) | 사용 불가 | ||
| ●중계용 XW5T-P2.5-1.1-2 XW5T-P2.5-1.1-2BL ●접지용 XW5G-P2.5-1.1-2 | 천 면 | XW5Z-P2.5LB1 | 단품: 10.5×4.6×4.6 시트: 119.5×75.9×4.6 (72개/1시트) | 사용 가능 *1 | |
| 측 면 | XW5Z-P2.5LB2 | 단 체：5×4.6×1.64 시트: 119.5×75.9×4.0 (72피스/1시트) | 사용 불가 | ||
| ●중계용 XW5T-P4.0-1.1-2 XW5T-P4.0-1.1-2BL ●접지용 XW5G-P4.0-1.1-2 | 천 면 | XW5Z-P4.0LB1 | 단품: 10.5×5.6×4.6 시트: 119.5×75.9×4.6 (60개/1시트) | 사용 가능 *1 | |
| 측 면 | XW5Z-P4.0LB2 | 단 체：5×5.6×1.64 시트: 119.5×75.9×4.0 (60개/1시트) | 사용 불가 | ||
(참고) 2단 타입에 시판되는 명찰지를 부착한 상태
예1: XW5T-P2.5-1.1-2 예2: XW5T-P4.0-1.1-2
■DIN 레일에 관하여
・지지 레일 PFP-□N□가 있습니다. 해당 FAQ를 참조하십시오.
・접지용 단자대를 사용할 경우 시판되는 접지용 DIN 레일을 사용하십시오.
