내유성 리미트 스위치가 있습니까?

등록일
2025. 12. 17.

내유성 리미트 스위치가 있습니까?



형식 D4ER-?N 시리즈를 검토해 주십시오.

형 D4ER-?N 시리즈는 케이블 외피에는 내식성이 우수한 불소 수지를, 씰 고무에는 HNBR/불소 고무를 채용하고 있습니다.
기존 PVC(폴리염화비닐) 케이블이나 PUR(폴리우레탄) 케이블, NBR(니트릴 고무) 씰 고무에 비해 절삭유에 의한 열화에 강하며, 케이블의 팽윤 및 열화를 억제하고 내부로의 절삭유 침투를 방지합니다.

단, 사용 환경, 오일의 종류 등에 따라 실제 내유성은 다릅니다.

(표1) 내유 리미트 스위치 형식 D4ER-?N

형상 보호 구조 형식 예 씰 고무 재질 케이블 재질
가로형 IP67G 상당
*1
 커넥터 없음
(코드 인출 방식) *2
형식 D4ER-?N		 HNBR/불소 고무
*3		 불소 수지
프리와이어 커넥터 방식 *2
형 D4ER-?N-DTK1EJ		 불소 수지 *4
*1 IP67G의 'G'는 JMA(일본전기공업회) 규격의 '내유형'을 나타냅니다.
(「67」은 IEC 규격에서의 고체 이물질, 물에 대한 보호 등급을 나타냅니다. 관련 FAQ를 참조하십시오.)
IP67G(JIS C 0920) 평가는 실시하지 않지만, 보다 엄격한 당사 독자적인 내유성 평가 시험을 실시하고 있습니다.
(IP67G: 절삭유 점적 시험, 당사 독자 시험: 공격성이 높은 절삭유 침지)

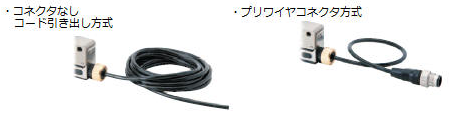

*2　
D4ER_コード引き出し方式(D4ER-?N)とプリワイヤコネクタ方式(D4ER-?N-DTK1EJ)

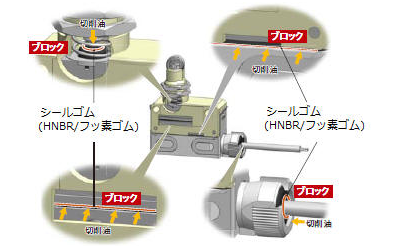

*3 내유성이 우수한 HNBR/불소 고무를 사용하여 가동부로부터의 절삭유 침투를 방지합니다.
　　　 D4ER_油の侵入をブロックするイメージ図
*4 커넥터 연결 방식입니다. 형상 XS5□R 시리즈(불소 수지 케이블)와의 조합을 권장합니다.
　

(표2) 기타 리미트 스위치 (내유성이 높은 기종)
액추에이터 종류에 따라 준비되지 않은 경우가 있습니다.
내유성이 높은 기종이지만 내유형은 아닙니다.
유종의 종류나 사용 환경을 확인하신 후 사용 가능 여부를 판단해 주십시오.
형상 보호 구조 시리즈 형식 예 씰 고무 재질 케이블 재질
(케이블 종류)
가로형 IP67 형 D4E-?N 몰드 타입
형 D4E-□□23□N
형 D4E-□□24□N		 NBR PVC
(VCTF 내유)
세로형 IP67 형 WL-N/형 WLM-N 고밀봉형
형 WL?-145-N		 NBR PVC
(VCT 내유)
형 D4C 형 D4C-□2□□
형 D4C-□3□□		 NBR PVC
(VCTF 내유)
내점성 오일 사양 *5
형 D4C-?-M		 불소 고무
*5 박스 측면에 오일 배출 구멍을 마련했습니다.

●참고　오일 종류와 케이블 재질
◎: 우수한 내유성을 가지며, 장수명이 기대됩니다.
○: 내유성이 있습니다. 다만, 오일의 종류 등 사용 조건에 따라 내유성은 달라집니다.
△: 다소 내유성이 있습니다.
ｘ：내유성이 없습니다.
케이블 재질 불용성 오일 수용성 오일 주의 사항
불소 수지 ◎ ◎ PVC, PUR에 비해 경도가 높아 굽힘이 어렵습니다.
(형상 XS5□R의 최소 굽힘 반경은 25㎜입니다.)
염화비닐
(PVC)		 △ △ 수용성 오일에는 비교적 강하지만, 불용성 오일에 대해서는 경화되기 쉽습니다. 저온에서 깨지기 쉽습니다.
(내유 능력은 케이블에 따라 다양하며, '내유 케이블'로 표기된 것과 그렇지 않은 것이 있습니다.)
폴리우레탄
(PUR)		 ○ X 흡습성이 있어 수용성 오일에 의해 팽창할 수 있습니다. 흡습 후 열이 가해지면 단선이나 열화가 발생합니다.
