E5□C(-T), 형식 E5□D에서 입력 오류 경보를 출력하고 싶습니다. 설정 방법을 알려주세요.

E5□C(-T)

보조 출력에 입력 이상을 할당함으로써 외부로 출력할 수 있습니다.


■설정 파라미터(보조 출력 사용 시)
・사용 예: 할당
보조 출력 1에 입력 이상을 출력하려면 보조 출력 1(Sub1)에 입력 이상(S.ERR)을 설정합니다.
・설정 절차는 다음 항목 「■설정 절차」를 참조하십시오.
・보조 출력 점수에 따라 표시되지 않을 수 있습니다.
　　　예: 형식 E5CC-RX2ASM-000 보조 출력은 2점이므로, 보조 출력 3 할당, 보조 출력 4 할당은 표시되지 않습니다.
　・대상 기종과 보조 출력 점수에 대해서는 (표1)을 참조하십시오.

파라미터		내용	설정값
높음 기 능 설 정 레 레 레	보조 출력 1 할당	보조 출력 1에 출력하는 기능을 설정합니다.	입력 이상
	보조 출력 2 할당	보조 출력 2에 출력하는 기능을 설정합니다.
	보조 출력 3 할당	보조 출력 3에 출력하는 기능을 설정합니다.
	보조 출력 4 할당	보조 출력 4에 출력하는 기능을 설정합니다.

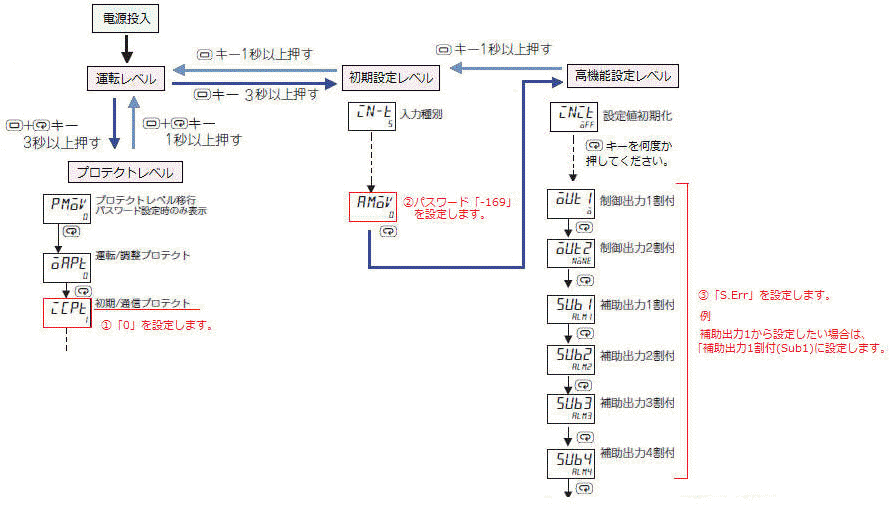

■설정 절차　
①보호 레벨
초기/통신 보호(ICPt)에 「0」을 설정하여 운전 레벨로 복귀합니다.
② 초기 설정 레벨
고기능 설정 레벨 이행(AMoV)에 「-169」를 설정합니다.
잠시 후 자동으로 고기능 설정 레벨로 진입합니다.
③고기능 설정 레벨
출력하고자 하는 위치에 「S.Err」를 설정합니다.


(표1)　대상 형식과 보조 출력 점수 　　　　　　　　　　　　

온도 조절기/디지털 조절계		형식	입력 기기
시리즈명			보조 출력 점수
형 E5CD/형 E5CD-B		형 E5CD-□□2□□□-□□□	2점
형 E5ED/형 E5ED-B		형 E5ED-□□4□□□-□□□	4점
형 E5□C	형 E5AC	형 E5AC-□□2□□□-□□□	2점
		형 E5AC-□□4□□□-□□□	4점
	형 E5EC 형 E5EC-B	형 E5EC-□□2□□□-□□□	2점
		형 E5EC-□□4□□□-□□□	4점
	형 E5CC 형 E5CC-U 형 E5CC-B	형 E5CC-□□2□□□-□□□	2점
		형 E5CC-□□3□□□-□□□	3점
	형 E5DC 형 E5DC-B	형 E5DC-□□2□□□-□□□	2점
	형 E5GC	형 E5GC-□□1□□□-□□□	1점
		형 E5GC-□□2□□□-□□□	2점
형 E5□C-T (프로그램 타입)	형 E5AC-T	형 E5AC-T□□2□□□-□□□	2점
		형 E5AC-T□□4□□□-□□□	4점
	형 E5EC-T	형 E5EC-T□□2□□□-□□□	2점
		형 E5EC-T□□4□□□-□□□	4점
	형 E5CC-T	형 E5CC-T□□3□□□-□□□	3점

또한 제어 출력이 릴레이 출력 또는 전압 출력(SSR 구동용)인 경우, 제어 출력에도 할당할 수 있습니다.

■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보의 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
