E5□C의 경보 출력은 어디에서 출력됩니까?
- 등록일
- 2025. 12. 17.
E5□C의 경보 출력은 어디에서 출력됩니까?
공장 출하 상태에서는 경보 1~4가 보조 출력 1~4로 출력되도록 설정되어 있습니다.
기타 경보(히터 경보, 히터 단선 경보, SSR 고장 경보, 입력 이상, RSP 입력 이상, 종합 경보)는 출력 대상이 설정되어 있지 않습니다.
(단, 히터 단선·SSR 고장 감지 기능이 있는 기종의 경우 초기값이 일부 다릅니다.)
■경보의 출력 대상(공장 출하 시) 을 참조하십시오.
경보 출력은 제어 출력(*1) 또는 보조 출력에서 출력할 수 있습니다.
출력처를 변경하려면 고기능 설정 레벨의 「제어 출력□ 할당」 「보조 출력□ 할당」에서 설정합니다.
■ 설정 방법을 참조하십시오.
*1 경보를 할당할 수 있는 것은 릴레이 출력 또는 전압 출력(SSR 구동용)뿐입니다.
■경보 출력 대상(공장 출하 시)
■ 설정 방법
제어 출력□할당 또는 보조 출력□할당에 출력할 경보의 종류를 설정합니다.
중복 설정도 가능합니다. (예: 보조 출력 1, 보조 출력 2에서 ALM1 출력)
고기능 설정 레벨로 전환하려면 프로텍트 해제가 필요합니다.
◆설정 절차를 참조하십시오.
◆설정 파라미터
*2 경보를 할당할 수 있는 것은 릴레이 출력 또는 전압 출력(SSR 구동용)뿐입니다.
*3 제어 출력 1점의 기종(E5?C-?X?･･･, E5?C-T?X?･･･)에서는 표시되지 않습니다.
*4 기종에 따라 보조 출력 점수가 다릅니다.
E5?C-□□0□□M: 보조 출력 없음
E5?C-□□1□□M: 보조 출력 1개만
E5?C-□□2□□M: 보조 출력 1, 2
E5?C-□□3□□M: 보조 출력 1, 2, 3
E5?C-□□4□□M: 보조 출력 1, 2, 3, 4
*5 초기값 「o」는 「제어 출력(가열 측)」입니다.
*6 히터 단선·SSR 고장 감지 기능이 없는 기종에서는 보조 출력 1은 경보 1의 출력 대상입니다.
히터 단선·SSR 고장 감지 기능이 있는 기종에서는 보조 출력 1은 히터 경보의 출력 대상입니다.
경보 1의 출력처는 설정되어 있지 않습니다.

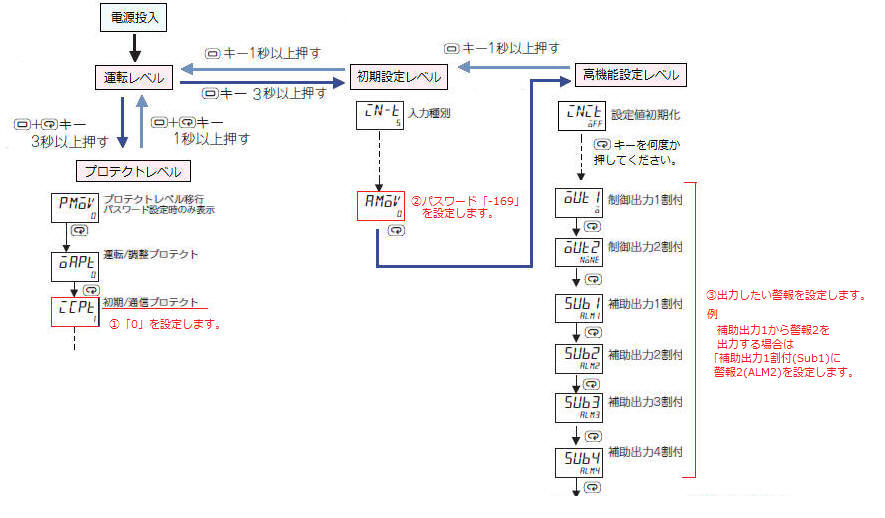

◆설정 절차
①프로텍트 레벨
초기/통신 보호(ICPt)에 "0"을 설정하고 운전 레벨로 돌아갑니다.
② 초기 설정 레벨
고기능 설정 레벨 이행(AMoV)에 「-169」를 설정합니다.
잠시 후 자동으로 고기능 설정 레벨로 진입합니다.
③고기능 설정 레벨
제어 출력□ 할당(*1), 보조 출력□ 할당 설정을 변경합니다.
■히터 단선·SSR 고장 감지 기능이 있는 기종
E5AC-□□□□SM-008 E5AC-□□□□SM-010 E5AC-□□□□SM-011 E5AC-□□□□SM-012
E5AC-□□□□SM-009 E5EC-□□□□SM-008 E5EC-□□□□SM-010 E5EC-□□□□SM-011
E5EC-□□□□SM-012 E5EC-□□□□BM-008 E5EC-□□□□SM-009 E5CC-□□□□SM-003
E5EC-□□□□BM-010 E5EC-□□□□BM-011 E5CC-□□□□SM-001 E5CC-□□□□SM-002
E5CC-□□□□BM-001 E5CC-□□□□BM-002 E5DC-□□□□□M-002 E5DC-□□□□□M-017
E5GC-□□□□6M-023 E5GC-□□□□CM-023
E5AC-T□□4□SM-008 E5AC-T□□4□SM-010 E5AC-T□□4□SM-019 E5AC-T□□4□SM-020
E5EC-T□□4□SM-008 E5EC-T□□4□SM-010 E5EC-T□□4□SM-019 E5EC-T□□4□SM-020
E5CC-T□□3□SM-001 E5CC-T□□3□SM-002 E5CC-T□□3□SM-003
■참고사항
설정 파라미터 상세, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
