K3HB-R 시리즈의 리니어 출력에서 현재값을 출력하기 위한 설정을 알려주세요.

선형 출력 기능은 계측값의 변화에 비례한 전류 또는 전압을 출력하는 기능입니다.
선형 출력 종별을 선택하고 선형 출력 상한값(최대 출력에 대한 계측값)과 선형 출력 하한값(최소 출력에 대한 계측값)을 설정함으로써 계측값에 대응한 전류 또는 전압을 출력합니다.

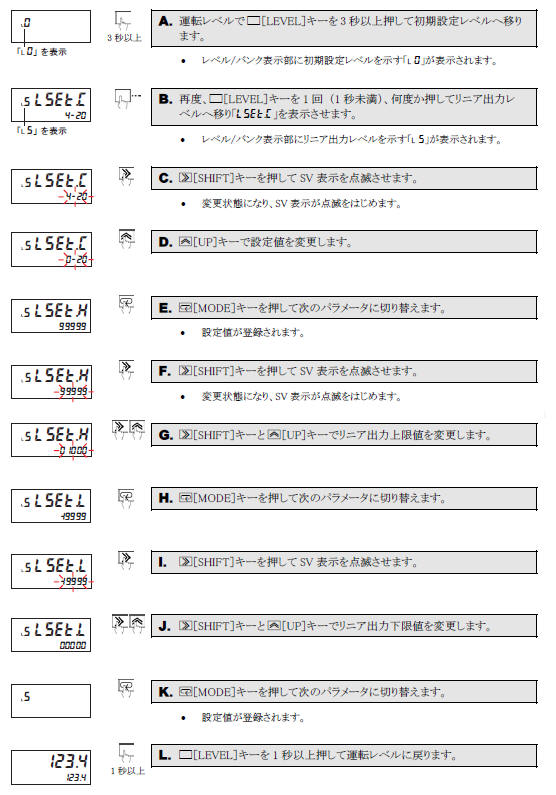

설정에 대해서는 ■설정 파라미터, ■설정 절차를 참조하십시오.

■동작

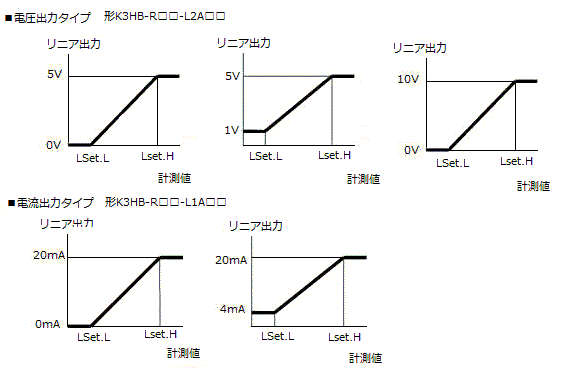

　아래 그래프를 참조하십시오.
　・LSet.H는 리니어 출력 상한값, LSet.L은 리니어 출력 하한값입니다.
　 　
　・미측정 상태, 운전 정지 중에는 MIN 값(예: 4-20mA라면 4mA)을 출력합니다.
　・선형 출력 상한값과 선형 출력 하한값 사이에 크기 관계는 없습니다. 다음은 역 스케일링의 예입니다.
　　
・선형 출력 상한값 = 선형 출력 하한값인 경우, 선형 출력 상한값 = 선형 출력 하한값 +1로 동작합니다.

■설정 파라미터
선형 출력 레벨(L5)에서 아래의 파라미터를 설정합니다.

매개변수	내용	설정값
선형 전류 종류	선형 전류 출력 유형 형 K3HB-R□□-L1A□□에서만 출력 신호를 설정합니다. 초기값은 4~20mA입니다.	0~20mA
		4~20mA
선형 전압 종별	선형 전압 출력 타입 형 K3HB-R□□-L2A□□에서만 출력 신호를 설정합니다. 초기값은 1~5V입니다.	0~5V
		1~5V
		0~10V
선형 출력 상한값	선형 출력을 할 범위를 설정합니다. 입력값이 아닌 표시값으로 설정합니다. *1	-
선형 출력 하한값		-
