AGD 시리즈 교체용 장착 어댑터를 알려주세요.

AGD 시리즈 교체용 장착 어댑터를 알려주세요.

어댑터 형식은 (표1)을 참조하십시오.
또한, 새로 사용할 경우 별매의 매립 설치판(매립 설치 어댑터)은 필요하지 않습니다.
설치 치수는 (표 3)을 참조하십시오.

(표 1) AGD(각형 매립형) 매립 설치 어댑터(별매)의 형식
구형 제품(생산 종료품)과 현행품: AGD-NY5, AGD-U2는 설치 치수가 다릅니다.
교체용 설치 어댑터를 사용하면 설치 치수에 호환성을 부여할 수 있습니다.　

종류	구형 제품 형식(생산 종료)	현행 제품의 형식	교체용 설치 어댑터 (별매)
각형 몸체 매립형	AGD-B(매입형 8YF 케이스) *1 AGD-NY AGD-NY2 AGD-NY3	AGD-NY5	준비되어 있지 않습니다 *2
	AGD-NY4	AGD-NY5	SE-F7AD
	AGD-U	AGD-U2	AGD-9006H

*1　AGD-B에는 표면 장착형(22XF 케이스)과 매립형(8YF 케이스)이 있었습니다. 표면 장착형(22XF 케이스)의 권장 대체품은 AGD-N5입니다.설치 치수 등이 다르므로 상세 사양은 카탈로그에서 확인하신 후 검토해 주십시오.
*2 AGD-9003C와 SE-F7AD를 2장 겹쳐 설치 치수에 호환성을 부여할 수 있습니다. 다만, 강도는 보장할 수 없습니다.
　(AGD-9003C는 AGD-B, AGD-NY, AGD-NY2, AGD-NY3을 AGD-NY4로 교체하기 위한 장착 어댑터입니다.)

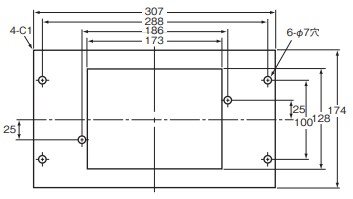

(표2) 매립 장착 어댑터 외형 치수도

형식	외형 치수도
AGD-9006H
SE-F7AD
AGD-9003C

(표3)　AGD　설치 치수　
새로 사용하시는 경우 별매 어댑터는 필요하지 않습니다. 아래의 설치 치수로 사용하십시오.

종류	형식	설치 구멍 가공 치수
각형 몸체 매립형	AGD-NY5
	AGD-U2
