H7E□-N의 무전압 입력 타입 배선을 알려주세요.
- 등록일
- 2025. 12. 17.
H7E□-N의 무전압 입력 타입 배선을 알려주세요.
입력*1은 1, 2번 단자에, 리셋 신호는 3, 4번 단자에 연결합니다.
*1 기종에 따라 명칭이 다릅니다.
H7EC-N 시리즈: 계수 입력, H7ET-N 시리즈: 계시 입력, H7ER-N 시리즈: 펄스 입력
■단자 배치(BOTTOM VIEW: 본체를 수평으로 180도 회전한 상태)
・배터리식이기 때문에 전원 공급이 필요 없습니다. 배터리를 내장하여 출고합니다. 절연 시트를 제거하고 사용하십시오.
・외부 공급 전원(센서 등의 입력 기기용 서비스 전원)은 없습니다.
・출력은 없습니다. (표시만 가능합니다.)
・무전압 입력 타입은 2번 단자와 4번 단자가 내부에서 절연되어 있습니다.
■연결
・입력 단자 사이에 전압을 인가하면 리튬 배터리, 입력 회로 손상 등이 발생할 수 있습니다. 절대 전압을 인가하지 마십시오.
입력 기기에서 전압이 출력되는 경우 솔리드 스테이트 릴레이(SSR) 등을 통해 무전압 입력(예 3)으로 사용하시거나, 전압 입력 타입(DC4.5~30V), 프리 전압 입력 타입(AC/DC24~240V)을 검토해 주십시오.
・극성이 있습니다. 트랜지스터로 입력할 경우 주의하십시오.
1번이 플러스, 2번이 마이너스입니다(리셋 입력 시 3번이 플러스, 4번이 마이너스).
아래 표의 예 4, 예 5를 참조하십시오.
【주의】직류 2선식 센서는 연결할 수 없습니다. 직류 3선식(NPN 오픈 콜렉터) 센서를 사용하십시오.
| 예 | 입력 기기 | 연결 | |
| 예 1 | 입력 *1 | 릴레이 *2 | |
| 리셋 입력 | |||
| 예 2 | 입력 *1 | 스위치 *2 | |
| 리셋 입력 | |||
| 예 3 | 입력 *1 | 솔리드· 스테이트 릴레이 예: G3TA | |
| 리셋 입력 | 스위치 *2 | ||
| 예 4 | 입력 *1 | 센서 등 NPN 트랜지스터의 오픈 컬렉터*3 | |
| 리셋 입력 | |||

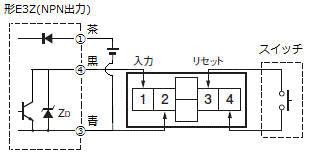

| 예 5 | 입력 *1 | 예: E3Z (NPN 출력) *3 | |
| 리셋 입력 | 스위치 *2 | ||
*2 입력 단자에서 유출되는 전류가 5μA로 매우 작으므로 접촉 신뢰성이 좋은 릴레이나 스위치를 사용하십시오.
대단히 죄송하지만, 당사 제품 중 권장할 수 있는 것은 없습니다.
*3 입력에 사용하는 트랜지스터 는 아래를 기준으로 하십시오.
・콜렉터 내압 ≧50V
・누설 전류 <1μA
■대상 형식
| 입력 유형 | 백 라이트 | 총 카운터 H7EC-N 시리즈 | 타임 카운터 H7ET-N 시리즈 | 디지털 타코미터 H7ER-N 시리즈 |
| 무전압 입력 | 없음 | H7EC-N H7EC-N-B H7EC-N-300 H7EC-N-B-300 | H7ET-N H7ET-N-B H7ET-N1 H7ET-N1-B H7ET-N-300 H7ET-N-B-300 | H7ER-N H7ER-N-B |
