H7E□-N의 자유 전압 입력 타입 배선을 알려주세요.

Question

Accepted Answer

H7E□-N의 자유 전압 입력 타입 배선을 알려주세요.

입력*1은 1, 2번 단자에, 리셋 신호는 3, 4번 단자에 연결합니다.

*1 기종에 따라 명칭이 다릅니다. 형식 H7EC-N 시리즈: 계수 입력, 형식 H7ET-N 시리즈: 계시 입력.

■단자 배치 (BOTTOM VIEW: 본체를 수평으로 180도 회전한 상태)

・배터리식이기 때문에 전원 공급이 필요 없습니다.
(배터리를 내장하여 출고합니다. 절연 시트를 제거하고 사용하십시오.)
・외부 공급 전원(센서 등의 입력 기기용 서비스 전원)은 없습니다.
・출력은 없습니다. (표시만 가능합니다.)

■연결

・입력 *1 은 (1,2 단자)와 리셋 입력의 입력 사양이 다릅니다. 리셋 입력은 무전압 입력입니다.

・리셋 입력 단자에 전압을 인가하면 리튬 배터리, 입력 회로 손상 등이 발생할 수 있습니다.
절대 전압을 인가하지 마십시오. 입력 기기에서 전압이 출력되는 경우 SSR 등을 통해
리셋은 무전압 입력으로 사용하십시오.
【주의】직류 2선식 센서는 연결할 수 없습니다. 직류 3선식(NPN 오픈 콜렉터) 센서를 사용하십시오.
　

예	입력 기기		연결
예1	입력*1	릴레이 *2
	리셋 입력	릴레이 *3
예 2	입력*1	스위치 *2
	리셋 입력	스위치 *3

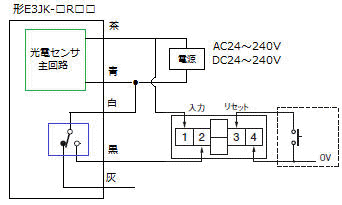

예 3	입력*1	형 E3JK-□R□□ (릴레이 출력*5)
	리셋 입력	스위치 *3
예 4	입력*1	스위치 *2
	리셋 입력	센서 등 (트랜지스터의 오픈 콜렉터)*6

*1　기종에 따라 명칭이 다릅니다. 형식 H7EC-N 시리즈: 계수 입력, 형식 H7ET-N 시리즈: 계시 입력.
*2　입력 전류는 DC24V 시 약 2.9mA, AC264V 시 약 4.3mA입니다.
접촉 신뢰성이 좋은 접촉 신뢰성이 좋은 릴레이나 스위치를 사용하십시오.

*3 리셋 입력 단자는 유출되는 전류가 작으므로 접촉 신뢰성이 우수한 접촉 신뢰성이 우수한 릴레이나 스위치를 사용하십시오. 솔리드 스테이트 릴레이(SSR)를 사용할 경우 형식 G3TA-ID□(-US), 형식 G3TA-IA□(-US) *4 를 권장합니다.
*2 *3 아래 FAQ를 참조하십시오.

・릴레이: 해당 FAQ를 참조하십시오.
・마이크로 스위치: 해당 FAQ를 참조하십시오.
・리미트 스위치: 해당 FAQ를 참조하십시오.
・푸시 버튼 스위치: 해당 FAQ를 참조하십시오.

*4　형식 G3TA-I□(형식 말미에 「US」가 붙지 않는 형식)은 2023년 3월에 생산을 종료합니다.
추천 대체품 확인 방법은 해당 FAQ 를 참조하십시오.

*5　형 E3JK-□R□□(릴레이 출력) 대상 형식
・투과형

형 E3JK-TR11　형 E3JK-TR12 　형 E3JK-TR13　형 E3JK-TR14　
(수광기 전용 형식: 형 E3JK-TR11-D　형 E3JK-TR12-D 　형 E3JK-TR13-D 　형 E3JK-TR14-D)　

・회귀 반사형

형

E3JK-RR11

　형

E3JK-RR12　형 E3JK-RR13　・확산 반사형

형 E3JK-DR11　형 E3JK-DR12　형 E3JK-DR13　형 E3JK-DR14

[주의]

형 E3JK 시리즈의 최소 적용 부하는 DC5V, 10mA입니다.
입력 전류보다 낮지만, 성능상 문제없다고 판단하고 있습니다.

*6　입력에 사용하는 트랜지스터는 아래 조건을 기준으로 하십시오.

・콜렉터 내압≧50V
・누설 전류<1μA
(실제 성능상으로는 형 E3Z 등, 부하 전원 전압 DC26.4V 이하의 센서도 연결이 가능합니다.)

■대상 형식

입력 타입	백라이트	토탈 카운터 형 H7EC-N 시리즈	타임 카운터 형 H7ET-N 시리즈
자유 전압 입력	없음	형 H7EC-NFV 형 H7EC-NFV-B 형 H7EC-NFV-300 형 H7EC-NFV-B-300	형 H7ET-NFV 형 H7ET-NFV-B 형 H7ET-NFV1 형 H7ET-NFV1-B 형 H7ET-NFV-300 형 H7ET-NFV-B-300 형 H7ET-NFV1-300
