H7E□-N의 전압 입력 타입 배선을 알려주세요.

Question

Accepted Answer

H7E□-N의 전압 입력 타입 배선을 알려주세요.

입력*1은 1, 2번 단자에, 리셋 신호는 3, 4번 단자에 연결합니다.

*1 　형 H7EC-N 시리즈: 계수 입력
　　 형 H7ET-N 시리즈: 계시 입력　
　　 형 H7ER-N 시리즈: 펄스 입력

또한 백라이트 유무에 따라 단자 수가 다릅니다.
사용하시는 형식을 확인하신 후, 대상 형식에서 백라이트 유무를 확인해 주십시오.
백라이트가 장착된 기종은 5, 6번 단자에 DC24V를 인가하십시오.

■ 단자 배치 (BOTTOM VIEW: 본체를 수평으로 180도 회전한 상태)
・배터리식이기 때문에 전원 공급은 필요 없습니다. 배터리를 내장하여 출고합니다. 절연 시트를 제거하고 사용하십시오. 단, 백라이트가 있는 기종을 사용할 경우 5, 6번 단자에 DC24V를 인가하십시오.
극성이 있으니 주의하십시오. (5번이 플러스, 6번이 마이너스입니다.)
・외부 공급 전원(센서 등의 입력 기기용 서비스 전원)은 없습니다.
・출력은 없습니다. (표시만 가능합니다.)

표준 타입(백라이트 없음)	백라이트 포함 타입

■연결

극성이 있습니다.
1번이 플러스, 2번이 마이너스 (리셋 입력 시 3번이 플러스, 4번이 마이너스)입니다.

예	입력 기기		연결
예 1	입력*1	릴레이
	리셋 입력
예 2	입력*1	스위치
	리셋 입력

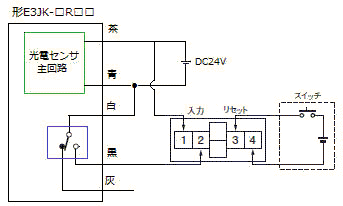

예 3	입력*1	형 E3JK-□R□□ (릴레이 출력*6)
	리셋 입력	스위치
예 4	입력*1	센서 등 PNP 트랜지스터의 오픈 콜렉터 *7
	리셋 입력
예 5	입력*1	센서 등 NPN 트랜지스터의 오픈 콜렉터 *7
	리셋 입력

*6 대상 형식

투과형: 형 E3JK-TR11　형 E3JK-TR12 　형 E3JK-TR13　형 E3JK-TR14　
(수광기 전용 형식: 형 E3JK-TR11-D, 형 E3JK-TR12-D, 형 E3JK-TR13-D, 형 E3JK-TR14-D)　
회귀 반사형: 형 E3JK-RR11, 형 E3JK-RR12, 형 E3JK-RR13　
확산 반사형: 형 E3JK-DR11, 형 E3JK-DR12, 형 E3JK-DR13, 형 E3JK-DR14

*7 입력에 사용하는 트랜지스터는 아래를 기준으로 하십시오.

・콜렉터 내압 ≧50V
・누설 전류 <100μA(실제 성능으로는 형 E3Z 등, 부하 전원 전압 DC26.4V 이하의 센서도 연결 가능합니다.)

・주의

직류 3선식 센서를 권장합니다.
직류 2선식 센서를 사용할 경우 누설 전류를 확인하십시오.
직류 2선식 센서는 누설 전류가 커서 사용이 불가능한 경우가 있으니 주의하십시오.

■대상 형식

입력 유형	백 라이트	총 카운터 형식 H7EC-N 시리즈	타임 카운터 형 H7ET-N 시리즈	디지털 타코미터 형 H7ER-N 시리즈
전압 입력	없음	형식 H7EC-NV 형 H7EC-NV-B 형 H7EC-NV-300 형 H7EC-NV-B-300	형 H7ET-NV 형 H7ET-NV-B 형 H7ET-NV1 형 H7ET-NV1-B 형 H7ET-NV-300 형 H7ET-NV-B-300	형 H7ER-NV 형 H7ER-NV-B 형 H7ER-NV1 형 H7ER-NV1-B
전압 입력	있음	형 H7EC-NV-H 형 H7EC-NV-BH	형 H7ET-NV-H　 형 H7ET-NV-BH 형 H7ET-NV1-H 형 H7ET-NV1-BH	형 H7ER-NV-H 형 H7ER-NV-BH 형 H7ER-NV1-H 형 H7ER-NV1-BH
