C200H를 CS/CJ로 업데이트합니다. 양쪽 모두에 적합한 커넥터 단자대 변환 유닛, I/O 릴레이 터미널, 연결 케이블을 알려주세요.

C200H를 CS/CJ로 업데이트합니다. 양쪽 모두에 적합한 커넥터 단자대 변환 유닛

형 C200H 시리즈 다점 출력 유닛을 형 CS/형 CJ 시리즈의 기본 I/O 유닛으로 교체할 경우의 대응표와, 양쪽 I/O 유닛에 모두 적합한 커넥터 단자대 변환 유닛 및 I/O 릴레이 터미널의 대응표는 아래 표와 같습니다.
기존에 I/O 릴레이 터미널을 사용 중인 경우, 릴레이의 수명을 고려하여 교체 시 새 제품으로 교체하는 것을 권장합니다.

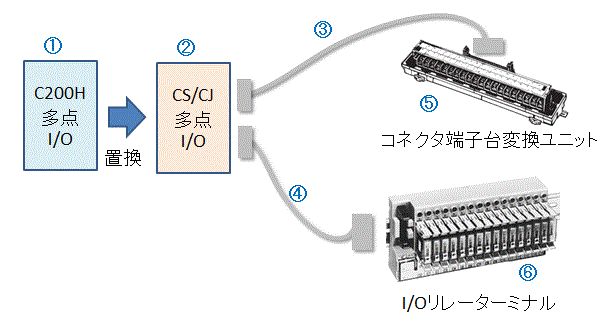

그림 1. 구성도 (위 그림의 ①~⑥이 아래 표의 ①~⑥에 대응)

■출력 유닛

① 교체 대상 형 C200H 다점 I/O 유닛	② 치환 대상 형 CS/형 CJ 다점 I/O 유닛	③연결 케이블 커넥터 단자대 변환 유닛용	⑤ 커넥터 단자대 변환 유닛 형 XW2B ※1 형 XW2D
		④연결 케이블 I/O 릴레이 터미널용	⑥I/O 릴레이 터미널 형 G7TC ※2 (형 G7T 릴레이 사용)
그룹 2 다점 I/O 32점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 형식 C200H-OD218	기본 I/O 32점 Tr 출력 Fujitsu 커넥터 싱크(NPN) 출력 타입 형식 CS1W-OD231 또는 형 CJ1W-OD231	형식 XW2Z-□B *1	형식 XW2B-40G4 *1 또는 형 XW2B-40G5 *1 또는 형 XW2D-40G6 *1
		형 XW2Z-RO□C-□ (형 G79-O□C-□) *1	형 G7TC-OC16 *2
그룹 2 다점 I/O 32점 Tr 출력 후지쯔 커넥터 소스(PNP) 출력 타입 형식 C200H-OD21B	기본 I/O 32점 Tr 출력 Fujitsu 커넥터 소스(PNP) 출력 타입 형식 CS1W-OD232	형식 XW2Z-□B *1	형식 XW2B-40G4 *1 또는 형 XW2B-40G5 *1 또는 형 XW2D-40G6 *1
		ー	－
고기능 I/O 32점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 형식 C200H-OD215	기본 I/O 32점 Tr 출력 Fujitsu 커넥터 싱크(NPN) 출력 타입 형식 CS1W-OD231 또는 형 CJ1W-OD231 단, 변환 케이블 형식 XW2Z-S011이 필요합니다 ※3	형식 XW2Z-□A *2	형식 XW2B-20G4 *2 또는 형 XW2B-20G5 *2 또는 형 XW2D-20G6 *2
		형 XW2Z-R□C (형 G79-□C) *2	형 G7TC-OC16 *2
그룹 2 다점 I/O 64점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 형식 C200H-OD219	기본 I/O 64점 Tr 출력 Fujitsu 커넥터 싱크(NPN) 출력 타입 형식 CS1W-OD261 또는 형 CJ1W-OD261	형 XW2Z-□B *2	형 XW2B-40G4 *2 또는 형 XW2B-40G5 *2 또는 형 XW2D-40G6 *2
		형 XW2Z-RO□C-□ (형 G79-O□C-□) *2	형 G7TC-OC16 *4

상기 표의 접속 케이블의 ( ) 내 형식은 구형식입니다.
신형식과 동등하므로 신형식으로 주문해 주십시오.

상기 표의 「*2」 등 「*」(별표) + 숫자는 필요 대수를 나타냅니다.
필요 대수는 분기가 적어지는 조합을 중심으로 소개하고 있지만, 16점 단위 등의 조합도 가능합니다.
자세한 사항은 단자대 변환 유닛 및 연결 케이블 카탈로그를 참조하십시오.


상기 표의 각 형식의 □에는 아래 숫자나 문자가 들어갑니다.

형식 XW2Z-□B 형식 XW2Z-□A
신형식 형식 XW2Z-□C 구형식 형G79-□C
신형식 형XW2Z-RO□C-□ 구형식 형G79-O□C-□
형식에 들어가는 값과 케이블 길이는 아래 표와 같습니다.

케이블 형상	왼쪽의 □: 케이블 길이 (도면의 A)	오른쪽의 □: 케이블 길이 (도면의 B)
	100:1m	75:0.75m
	150:1.5m	125:1.25m
	200:2m	175:1.75m
	300:3m	275:2.75m
	500:5m	475:4.75m

※1
형식 XW2B-□G4는 마이너스 나사식, 형식 XW2B-□G5는 플러스 나사식, 형식 XW2D-□G6는 플러스 나사식 단자대입니다.

※2
형식 G7TC-OC16은 출력용 릴레이 형식 G7T-1112S(전압 사양은 기종에 따라 다름)가 16점 표준으로 장착되어 있습니다.
릴레이 대신 SSR 형식 G3TA를 장착할 수도 있습니다.
형식 G7TC에 대한 정보는 형식 G7TC I/O 릴레이 터미널 관련 링크를 참조하십시오.

※3
형식 XW2Z-S011은 32점 출력 커넥터를 16점 출력 커넥터 × 2개로 변환하는 케이블입니다.
각 케이블의 32점 측을 형식 CS/형식 CJ 시리즈 I/O 유닛에 연결하고, 16점 측의 한쪽을 기존 외부 커넥터와 커넥터끼리 연결합니다.
형식 XW2Z-S011
형식 CS/형식 CJ 유닛 출력 커넥터 32점 출력<----+---->16점 출력 기존 부하측 커넥터
+---->16점 출력 기존 부하측 커넥터
