C200H 시리즈의 커넥터 타입 입출력 유닛을 CS/CJ 시리즈 유닛으로 업데이트하고 싶습니다. 신구 양쪽 유닛에 모두 호환되는 커넥터 단자대 변환 유닛, I/O 릴레이 터미널, 연결 케이블의 형식을 알려주세요.
- 등록일
- 2025. 12. 17.
C200H 시리즈의 커넥터 타입 입출력 유닛을 CS/CJ 시리즈 유닛으로 업데이트하고 싶습니다. 신구 양쪽 유닛에 모두 호환되는 커넥터 단자대 변환 유닛
C200H 시리즈 다점 입출력 유닛을 CS/CJ 시리즈 기본 I/O 유닛으로 교체할 경우의 대응표와, 양쪽 I/O 유닛에 적합한 커넥터 단자대 변환 유닛 및 I/O 릴레이 터미널의 대응표는 아래 표와 같습니다.
기존에 I/O 릴레이 터미널을 사용 중인 경우, 릴레이의 수명을 고려하여 교체 시 새 제품으로 교환하는 것을 권장합니다.

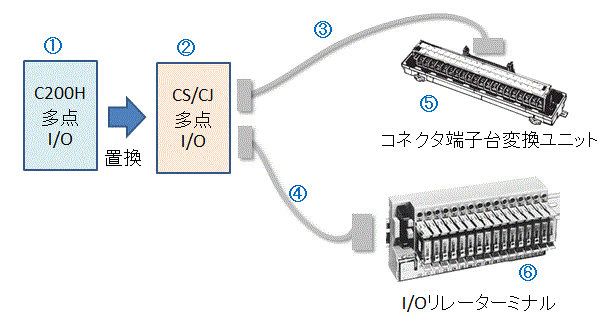

그림 1. 구성도 (위 그림의 ①~⑥이 아래 표의 ①~⑥에 대응)
■입력 유닛
| ① 치환 원본 C200H 다점 I/O 유닛 | ② 치환 대상 CS/CJ 다점 I/O 유닛 | ③연결 케이블 (커넥터 단자대 변환 유닛용) | ⑤ 커넥터 단자대 변환 유닛 XW2B ※1 XW2D |
| ④연결 케이블 (I/O 릴레이 터미널용) | ⑥I/O 릴레이 터미널 G7TC ※2 (G7T 릴레이 사용) | ||
| 고기능 I/O 16점 DC24V 입력/16점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 C200H-MD215 | 기본 I/O 16점 DC24V 입력/16점 Tr 출력 Fujitsu 커넥터 싱크(NPN) 출력 타입 CJ1W-MD231 | XW2Z-□A *2 | XW2B-20G4 *2 또는 XW2B-20G5 *2 또는 XW2D-20G6 *2 |
| XW2Z-R□C (G79-□C ) *2 | <입력측> G7TC-ID16 *1 또는 G7TC-IA16 *1 <출력측> G7TC-OC16 *1 | ||
| 기본 I/O 32점 DC24V 입력/32점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 CS1W-MD261 또는 CJ1W-MD261 단, 변환 케이블 XW2Z-S010과 XW2Z-S011이 각 1개씩 필요 ※3 | XW2Z-□A *2 | XW2B-20G4 *2 또는 XW2B-20G5 *2 또는 XW2D-20G6 *2 | |
| XW2Z-R□C (G79-□C ) *2 | <입력측> G7TC-ID16 *1 또는 G7TC-IA16 *1 <출력측> G7TC-OC16 *1 | ||
| 고기능 I/O 16점 DC12V 입력/16점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 C200H-MD115 | 기본 I/O 16점 DC24V 입력/16점 Tr 출력 Fujitsu 커넥터 싱크(NPN) 출력 타입 CJ1W-MD231 단, 외부 입력 측에서 DC12V→DC24V 사양으로 변환 필요 ※4 | XW2Z-□A *2 | XW2B-20G4 *2 또는 XW2B-20G5 *2 또는 XW2D-20G6 *2 |
| XW2Z-R□C (G79-□C ) *2 | <입력측> G7TC-ID16 *1 또는 G7TC-IA16 *1 <출력측> G7TC-OC16 *1 | ||
| 기본 I/O 32점 DC24V 입력/32점 Tr 출력 후지쯔 커넥터 싱크(NPN) 출력 타입 CS1W-MD261 또는 CJ1W-MD261 단, 변환 케이블 XW2Z-S010과 XW2Z-S011이 각 1개씩 필요 ※3 또한, 외부 입력 측에서 DC12V→DC24V 사양으로 변환이 필요 ※4 | XW2Z-□A *2 | XW2B-20G4 *2 또는 XW2B-20G5 *2 또는 XW2D-20G6 *2 | |
| XW2Z-R□C (G79-□C ) *2 | <입력측> G7TC-ID16 *1 또는 G7TC-IA16 *1 <출력측> G7TC-OC16 *1 |
상기 표의 연결 케이블 ( ) 안의 형식은 구형식입니다.
신형식과 동등하므로 신형식으로 발주해 주십시오.
상기 표의 「*2」 등 「*」(별표)＋숫자는 필요 대수를 나타냅니다.
필요 대수는 분기가 적어지는 조합을 중심으로 소개하고 있으나, 16점 단위 등의 조합도 가능합니다.
자세한 사항은 단자대 변환 유닛 및 연결 케이블 카탈로그를 참조하십시오.
상기 표의 각 형식의 □에는 아래의 숫자나 문자가 들어갑니다.
XW2Z-□A ・・・ 케이블 길이(050:0.5m 100:1m 150:1.5m 200:2m 300:3m 500:5m 010:10m 15M:15m 20M:20m)
신형식 XW2Z-□C ・・・ 케이블 길이(C25:0.25m C50:0.5m 100:1m 150:1.5m 200:2m 300:3m 500:5m 010:10m)
구형식 G79-□C ・・・ 케이블 길이(C25:0.25m C50:0.5m 100:1m 150:1.5m 200:2m 300:3m 500:5m 010:10m)
※1
XW2B-□G4는 마이너스 나사식, XW2B-□G5는 플러스 나사식, XW2D-□G6는 플러스 나사식 단자대입니다.
※2
G7TC-ID16은 DC 입력용, G7TC-IA16은 AC 입력용으로, 입력용 릴레이 G7T-1122S(전압 사양은 기종에 따라 다름)가 16점 표준으로 장착되어 있습니다.
또한, 어느 형식 모두 NPN 타입으로 입력 유닛과 연결합니다.
G7TC-OC16은 출력용 릴레이 G7T-1112S(전압 사양은 기종에 따라 다름)가 16점 표준으로 장착되어 있습니다.
릴레이 대신 SSR G3TA를 장착할 수도 있습니다.
G7TC에 대한 정보는 G7TC I/O 릴레이 터미널 관련 링크를 참조하십시오.
※3
XW2Z-S010은 32점 입력 커넥터를 16점 입력 커넥터 × 2개로 변환하는 케이블입니다.
XW2Z-S011은 32점 출력 커넥터를 16점 출력 커넥터 × 2개로 변환하는 케이블입니다.
각 케이블의 32점 측을 CS/CJ 시리즈 I/O 유닛에 연결하고, 16점 측의 한쪽을 기존 외부 커넥터와 커넥터끼리 연결합니다.
또한, 이 연결에서는 16점 측의 다른 쪽 커넥터는 사용할 수 없으니 주의하십시오.
XW2Z-S010
CS/CJ 유닛 입력 커넥터 32점 입력<----+---->16점 입력 기존 외부 입력 커넥터
+---->16점 입력 빈자리(미사용)
XW2Z-S011
CS/CJ 유닛 출력 커넥터 32점 출력<----+---->16점 출력 기존 부하 측 커넥터
+---->16점 출력 빈자리(미사용)
※4
DC12V 사양의 입력 신호를 DC24V로 변환하려면 I/O 릴레이 터미널 G7TC-ID16을 사용하는 것이 편리합니다.
자주 ON/OFF하거나 빠른 입력 응답이 필요한 경우에도 SSR G3TA-IDZR02S로 교체하면 동작 시간 0.5ms 이하의 무접점 개폐가 가능합니다.
