타이머, 카운터의 게이트란 무엇입니까?

타이머

게이트 입력(게이트 기능)은 계측을 일시적으로 정지하는 기능입니다.

아래 동작 예시를 참조하십시오.

종류	동작
타이머	계시 중에 게이트 입력이 들어오면 계시를 일시 정지합니다. 게이트 신호가 OFF가 되면 중단된 부분부터 계시를 재개합니다. 단, 동시에 리셋 신호가 ON이 된 경우에는 리셋이 우선됩니다. 작동 예는 아래를 참조하십시오.
카운터	게이트 신호가 입력되어 있는 동안에는 신호가 입력되어도 카운트하지 않습니다. 단, 동시에 리셋 신호가 ON이 된 경우에는 리셋이 우선됩니다. 작동 예는 아래를 참조하십시오.

■ 타이머 동작예　

시리즈	작동

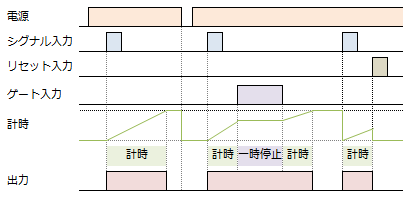

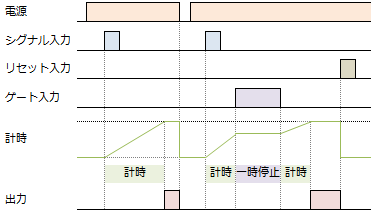

디지털 타이머 H5CC-A□ H5CX-A□-N H5CX-B□-N	◆동작 모드: A 모드(신호 온 딜레이 전원 리셋 동작)의 경우 　 ◆동작 모드: E 모드(인터벌 전원 리셋 동작)의 경우

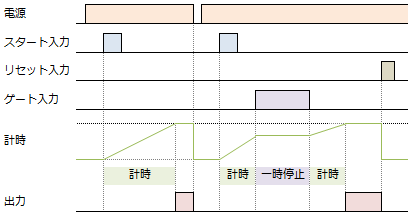

아날로그 타이머 H3CR-A	・동작 모드: A 모드

■ 카운터 동작예

시리즈	동작

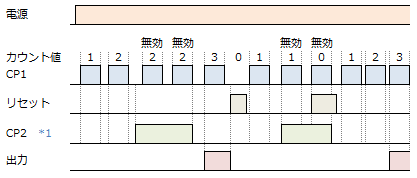

H7CC-A□ H7BX H7CX-A□-N *1	◆동작 모드: UP(가산), 출력 모드: N 모드 설정값=3인 경우 *1 가산(UP) 또는 감산(DOWN)으로 사용할 경우, CP2가 게이트 신호가 됩니다. 가감산(UP/DOWN)으로 사용할 경우 게이트 기능은 없습니다.

*1 　H7CX 시리즈는 2023년 3월에 생산이 종료되었습니다. 추천 대체품 확인 방법은 해당 FAQ를참조하십시오.

■대상 기종

종류	시리즈	대상 형식
아날로그 타이머	H3CR-A	11핀 타입 H3CR-A, H3CR-A-301, H3CR-AS
디지털 타이머	H5CC-A	H5CX-A, H5CX-AD, H5CX-AS, H5CX-ASD, H5CX-AU, H5CX-AUD, H5CX-A11, H5CX-A11D, 　　　H5CX-A11S, H5CX-A11SD, H5CX-A11F
	H5CX-?-N	H5CX-A 시리즈 및 H5CX-B 시리즈 H5CX-A11D-N, H5CX-A11S-N, H5CX-A11SD-N, H5CX-A-N, H5CX-AD-N, H5CX-AS-N, H5CX-ASD-N, H5CX-BWSD-N
	H3CA	8 동작 다기능 타입　 H3CA-A, H3CA-A-306, H3CA-FA, H3CA-FA-306
	H5CN	모든 기종
	H5AN	모든 기종
카운터	H7CC-A	프리셋 카운터: H7CC-A? H7CC-A11, H7CC-A11S, H7CC-A11D, H7CC-A11SD, H7CC-A H7CC-AS, H7CC-AD, H7CC-ASD 프리셋 카운터/타코미터: H7CC-AW? H7CC-AU? H7CC-AW, H7CC-AWS, H7CC-AWD, H7CC-AWSD, H7CC-AU, H7CC-AUD
	H7CX-?-N *1	프리셋 카운터: H7CX-A?-N H7CX-A114-N, H7CX-A114S-N, H7CX-A114D1-N, H7CX-A11-N, H7CX-A11S-N, H7CX-A11D1-N, H7CX-A11SD1-N, H7CX-A4-N, H7CX-A4S-N, H7CX-A4D-N, H7CX-A4SD-N, H7CX-A-N, H7CX-AS-N, H7CX-AD-N, H7CX-ASD-N 프리셋 카운터/타코미터: H7CX-AW?-N H7CX-A4W-N, H7CX-A4WSD-N, H7CX-AW-N, H7CX-AWS-N, H7CX-AWD1-N, H7CX-AWSD1-N, H7CX-AWSD-N
	H7BX	모든 기종 H7BX-A, H7BX-AD1, H7BX-AW, H7BX-AWD1
	H7AN	모든 기종
	H7CN *2	모든 기종

*1 　H7CX 시리즈는 2023년 3월에 생산을 종료했습니다.
*2　 H7CN은 2022년 3월에 생산을 종료했습니다.
*1 *2　권장 대체품 확인 방법은 해당 FAQ 를 참조하십시오.
