H5CX, H5CZ에서 설정한 시간 동안만 ON 상태로 유지하고 싶습니다. 동작 모드를 알려주세요.

등록일
2025. 12. 17.

H5CX



E 모드(인터벌 동작)를 사용하십시오.

■ E모드(인터벌) 동작

전원 시작/
신호 시작		 작동

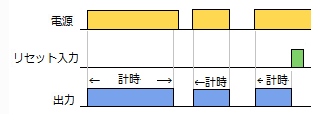

전원 시작 ●타임 차트

　
　

●기본 동작
전원을 인가하면 출력이 ON되고 계시를 시작합니다.
설정된 시간에 도달하면 출력은 OFF됩니다.
●리셋 방법
・전원을 OFF합니다.
・리셋 신호를 입력한다. (리셋 기능이 있는 경우)
・본체의 리셋 키(RST)를 조작한다.
●주의
・"0"으로 설정하면 출력이 나오지 않습니다.

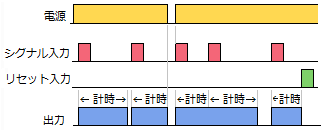

신호 시작 ●타임 차트

●기본 동작
전원 인가 중, 신호 입력이 ON되면 출력이 ON되고 계시를 시작합니다.
설정된 시간에 도달하면 출력은 OFF합니다.
●리셋 방법
・전원을 OFF합니다.
・리셋 신호를 입력한다.
・본체의 리셋 키(RST)를 조작한다.
●주의
・"0"으로 설정하면 출력이 나오지 않습니다.


■ 설정 방법

●형식 H5CX-A (표준 타입)　
・딥 스위치

딥 스위치 설정은 전원 투입 시 변경됩니다.
(딥 스위치는 설치 및 통전 전에 설정하십시오.)
　　　

・파라미터
　　　
　　　
　・설정 방법

형식

설정 방법

형식 H5CX-A-N
형식 H5CX-AD-N

딥 스위치 또는 파라미터로 설정하십시오.

● 딥 스위치로 설정하는 경우
①1번을 ON(딥 스위치 활성화), 5번을 OFF, 6번을 ON으로 설정하십시오.
② 딥 스위치 설정 후 전원을 재투입하십시오.

●파라미터로 설정하는 경우
① 딥 스위치의 1번을 OFF(딥 스위치 비활성화)로 설정하십시오.
② 딥 스위치 설정 후 전원을 재투입하십시오.
③ 모드 키를 3초 이상 눌러 기능 설정 모드로 진입합니다.
④ 모드 키를 짧게 눌러 상단에 "oUtm"이 표시되면, UP/DOWN 키로 "E"로 설정하십시오.
⑤ 설정 후, 모드 키를 3초 이상 눌러주세요. 운전 모드로 돌아갑니다.

【주의】
전원 스타트로 사용할 경우 입력 모드를 NPN으로 설정하고(출하 시: NPN),
신호 입력을 단락시켜 주십시오.

형식 H5CX-AS-N
형 H5CX-ASD-N

형 H5CX-A11-N
형 H5CX-A11D-N

형 H5CX-A11S-N
형 H5CX-A11SD-N


●형식 H5CX-L (이코노미 타입)
・파라미터
　　　　
・설정 방법

형식

설정 방법

형 H5CX-L8-N
형 H5CX-L8D-N
형 H5CX-L8S-N
형 H5CX-L8SD-N
형 H5CX-L8E-N
형 H5CX-L8ED-N

매개변수로 설정하십시오. (딥 스위치는 없습니다.)

① 모드 키를 3초 이상 눌러 기능 설정 모드로 진입합니다.
② 모드 키를 짧게 눌러 상단에 "oUtm"이 표시되면, UP/DOWN 키로 "E"로 설정하십시오.
③ 설정 후 모드 키를 3초 이상 눌러주세요. 운전 모드로 돌아갑니다.

【주의】
전원 스타트로 사용할 경우 신호 입력을 단락시켜 주십시오.
(형식 H5CX-L8E-N, 형식 H5CX-L8ED-N 제외)


●형 H5CX-B (6자리 표시 타입・형 H5CX-BWSD-N)은 인터벌 동작이 불가능합니다.

●형식 H5CZ　
・파라미터
　　　　 　
・설정 방법

형식

설정 방법

형식 H5CZ-L8
형 H5CZ-L8D
형 H5CZ-L8E
형 H5CZ-L8ED

매개변수로 설정하십시오. (딥 스위치는 없습니다.)

① 모드 키를 3초 이상 눌러 기능 설정 모드로 진입합니다.
② 모드 키를 짧게 눌러 상단에 「oUtm」이 표시되면, UP/DOWN 키로
「E」로 설정하십시오.
③ 설정 후 모드 키를 3초 이상 눌러주세요. 운전 모드로 돌아갑니다.

【주의】
전원 스타트로 사용할 경우 신호 입력을 단락시켜 주십시오.
(형식 H5CZ-L8E, 형식 H5CZ-L8ED 제외)
