H5CX, H5CZ에서 서로 다른 시간에 ON/OFF를 반복하고 싶습니다. 동작 모드를 알려주세요.
- 등록일
- 2025. 12. 17.
H5CX
트윈 타이머 기능을 사용하십시오.
ON 시간과 OFF 시간에 각각 다른 시간을 설정할 수 있습니다.
시간 범위도 각각 설정할 수 있으므로 시간 단위가 다른 조합으로도 설정 가능합니다.
■ 동작 모드 선택
아래 표의 순서대로 사용 조건을 확인하신 후, 사용하실 동작 모드를 선택하십시오.
동작 모드는 4종류이며, 각각 전원 OFF 시 동작, 출력 순서가 다릅니다.
■각 모드의 동작
아래 표에서 동작을 확인하십시오.
■설정 절차

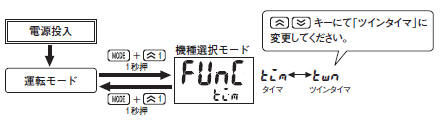

【1】트윈 타이머로 전환
트윈 타이머 기능을 사용할 경우, 사전에 기능 설정 모드에서 트윈 타이머로 전환할 필요가 있습니다.
. 이후 동작 모드 등을 설정하십시오.
【2】동작 모드 설정 방법
【2-1】대상 형식과 동작 모드, 설정 방법
기종에 따라 선택 가능한 동작 모드와 설정 방법이 다릅니다.
*1 신호 입력에는 신호, 리셋, 게이트의 3가지가 있습니다. 입력 모드는 NPN/PNP 전환식입니다. NPN은 무전압 입력, PNP는 전압 입력입니다.
*2 신호 입력에는 신호, 리셋의 2가지가 있습니다. 입력 모드는 NPN만 가능합니다. 전압 입력은 할 수 없습니다.
【2-2】 조작 방법
■참고사항
상세 사양은 카탈로그에서 확인해 주십시오. 상품 정보에서 카탈로그를 다운로드할 수 있습니다.
ON 시간과 OFF 시간에 각각 다른 시간을 설정할 수 있습니다.
시간 범위도 각각 설정할 수 있으므로 시간 단위가 다른 조합으로도 설정 가능합니다.
■ 동작 모드 선택
아래 표의 순서대로 사용 조건을 확인하신 후, 사용하실 동작 모드를 선택하십시오.
동작 모드는 4종류이며, 각각 전원 OFF 시 동작, 출력 순서가 다릅니다.
| 확인 항목 | 예 | 아니오 | |
| 1 | 【전원 OFF 시 동작】 전원이 꺼지면 리셋한다. | 2로 | 전원이 꺼져도 계시값을 유지한다. → 3으로 |
| 2 | 【출력 순서】 OFF에서 시작한다. (접점 출력의 경우 a접점의 동작으로 생각해 주십시오.) | OFF→ON→OFF･･･의 반복 toff 모드 (플리커 오프 시작(Ⅰ)) | ON에서 시작한다. (ON→OFF→ON･･･의 반복) → ton 모드 (플리커 온 시작(Ⅰ)) |
| 3 | OFF→ON→OFF･･･ 반복 toff-1 모드 (플리커 오프 시작(Ⅱ)) | ON에서 시작한다. (ON→OFF→ON･･･ 반복) → ton-1 모드 (플리커 온 시작(Ⅱ)) | |
■각 모드의 동작
아래 표에서 동작을 확인하십시오.
| 작동 모드 | 동작 |
toff 모드 (플리커 오프 시작(Ⅰ)) | ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. (신호 입력이 OFF되어도 계속됩니다.) 설정된 시간으로 OFF/ON/OFF/ON...을 리셋될 때까지 반복합니다. ●리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다. ・본체 정면의 리셋 키를 조작한다. ●전원 OFF 시 동작 리셋됩니다. |
ton 모드 (플리커 온 스타트(Ⅰ)) | ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. (신호 입력이 OFF되어도 계속됩니다.) 설정된 시간에 따라 ON/OFF/ONOFF/…를 리셋될 때까지 반복합니다. ●리셋 방법 ・전원을 OFF합니다. ・리셋 신호를 입력한다. ・본체 정면의 리셋 키를 조작한다. ●전원 OFF 시 동작 리셋됩니다. |
toff-1 모드 (플리커 오프 스타트(Ⅱ)) | ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. (신호 입력이 OFF되어도 계속됩니다.) 설정된 시간으로 OFF/ON/OFF/ON...을 리셋될 때까지 반복합니다. ●리셋 방법 ・리셋 신호를 입력한다. ・본체 정면의 리셋 키를 조작한다. ●전원 OFF 시 동작 전원이 OFF되면 직전 시간을 유지합니다. 전원이 재투입되고 신호 입력이 ON되면 중단된 부분부터 계시를 재개합니다. |
ton-1 모드 (플리커 온 스타트(Ⅱ)) | ●기본 동작 전원 인가 중, 신호 입력의 상승으로 계시를 시작합니다. (신호 입력이 OFF되어도 계속됩니다.) 설정된 시간으로 OFF/ON/OFF/ON...을 리셋될 때까지 반복합니다. ●리셋 방법 ・리셋 신호를 입력한다. ・본체 정면의 리셋 키를 조작한다. ●전원 OFF 시 동작 전원이 OFF되면 직전 시간을 유지합니다. 전원이 재투입되고 신호 입력이 ON되면 중단된 부분부터 계시를 재개합니다. |
■설정 절차
【1】트윈 타이머로 전환
트윈 타이머 기능을 사용할 경우, 사전에 기능 설정 모드에서 트윈 타이머로 전환할 필요가 있습니다.
. 이후 동작 모드 등을 설정하십시오.
【2】동작 모드 설정 방법
【2-1】대상 형식과 동작 모드, 설정 방법
기종에 따라 선택 가능한 동작 모드와 설정 방법이 다릅니다.
| 시리즈 | 입력 | 형식 | 동작 모드 | |||
| 전원 리셋 동작 | 전원 유지 동작 | |||||
| toff | ton | toff-1 | ton-1 | |||
| 표준 유형 형식 H5CX-A | 있음 *1 | 형 H5CX-A-N 형 H5CX-AD-N | ◎ 딥 스위치 또는 매개변수로 설정 | ○ 매개변수로 설정 | ||
| 형식 H5CX-AS-N 형 H5CX-ASD-N | ||||||
| 형 H5CX-A11-N 형 H5CX-A11D-N | ||||||
| 형 H5CX-A11S-N 형 H5CX-A11SD-N | ||||||
| 이코노 미 타입 형 H5CX-L | 있음 *2 | 형 H5CX-L8-N 형 H5CX-L8D-N | ■ 매개변수로 설정 | |||
| 형 H5CX-L8S-N 형 H5CX-L8SD-N | ||||||
| 없음 | 형 H5CX-L8E-N 형 H5CX-L8ED-N | ● 매개변수로 설정 | ｘ | x | ||
| 6자리 표시 타입 형식 H5CX-B | 있음 *1 | 형 H5CX-BWSD-N | ｘ | ｘ | ｘ | ｘ |
| 형 H5CZ | 있음 *2 | 형 H5CZ-L8 형 H5CZ-L8D | ■ 매개변수로 설정 | |||
| 없음 | 형 H5CZ-L8E 형 H5CZ-L8ED | ● 매개변수로 설정 | ｘ | ｘ | ||
*2 신호 입력에는 신호, 리셋의 2가지가 있습니다. 입력 모드는 NPN만 가능합니다. 전압 입력은 할 수 없습니다.
【2-2】 조작 방법
| 기호 | 설정 방법 | |
| ◎ | 딥 스위치 또는 매개변수로 설정 | ● 딥 스위치로 설정할 경우 ・toff 모드: 1을 ON(딥 스위치 유효), 6을 OFF ・ton 모드: 1번 ON(딥 스위치 활성화), 6번 ON 딥 스위치를 설정한 후에는 전원을 재투입하십시오. |
| ●파라미터로 설정하는 경우 딥 스위치의 1을 OFF(딥 스위치 비활성화)로 설정한 후 전원을 재공급하십시오. 이후 기능 설정 모드에서 totm(트윈 타이머 출력 모드)를 「toff」 또는 「ton」으로 설정하십시오. | ||
| ○ | 매개변수로 설정 | 매개변수로 설정하십시오. 딥 스위치로는 선택할 수 없습니다. 딥 스위치 1을 OFF(딥 스위치 무효)로 설정하고 전원을 재투입하십시오. 그 후, 기능 설정 모드에서 totm(트윈 타이머 출력 모드)을 「tof1」 또는 「ton1」으로 설정하십시오. |
| ■ | 매개변수로 설정 | 파라미터로 설정하십시오. (딥 스위치는 없습니다.) 기능 설정 모드에서 totm(트윈 타이머 출력 모드)를 「toff」「ton」「toff1」「ton1」 중 하나로 설정하십시오. |
| ● | 파라미터로 설정 | 파라미터로 설정하십시오. (딥 스위치는 없습니다.) 기능 설정 모드에서 totm(트윈 타이머 출력 모드)를 「toff」 또는 「ton」으로 설정하십시오. |
| X | 선택할 수 없습니다. | - |
■참고사항
상세 사양은 카탈로그에서 확인해 주십시오. 상품 정보에서 카탈로그를 다운로드할 수 있습니다.
