H5CX 입력 모드 사용 구분 및 설정을 알려주세요.

입력 모드 전환을 통해 입력에 사용하는 신호 종류를 전환할 수 있습니다.

・무전압 입력으로 사용할 경우 「NPN」으로 설정하십시오. 단락・개방 상태로 입력할 수 있습니다.
・전압 입력으로 사용할 경우 「PNP」로 설정하여 사용하십시오.

각 입력 조건은 말미의 「■ 입력 조건」을 확인하십시오.

■ 대상 형식 및 설정 방법
・형식 H5CX-L8-N, 형식 H5CX-L8D-N, 형식 H5CX-L8S-N, 형식 H5CX-L8SD-N은 NPN 입력 타입입니다. 설정은 없습니다.
・형식 H5CX-L8E-N, 형식 H5CX-L8ED-N은 신호 입력이 없으므로 설정이 없습니다.

〇: 설정 가능합니다. (클릭하면 설정 방법으로 이동합니다.)
ｘ：설정할 수 없습니다.
　－: 딥 스위치가 없습니다.

◆표준 타입

연결 방식	신호 입력	출력	형식	설정 방법
				매개변수	DIP 스위치
나사 조임 단자대	신호 리셋 게이트	접점 (제한 시간 1c)	형식 H5CX-A-N 형 H5CX-AD-N	〇	ｘ
		트랜지스터 (1a 상당)	형 H5CX-AS-N 형 H5CX-ASD-N	〇	ｘ
플러그인 타입 (11핀)		접점 (시간 제한 1c)	형식 H5CX-A11-N 형 H5CX-A11D-N	○	－
		트랜지스터 (1a 상당)	형 H5CX-A11S-N 형 H5CX-A11SD-N	〇	－

◆6자리 표시 타입

연결 방식	신호 입력	출력	형식	설정 방법
				매개변수	DIP 스위치
나사 조임 단자대	신호 리셋 게이트	트랜지스터 (2a 상당)	형식 H5CX-BWSD-N	」	〇

●파라미터 설정

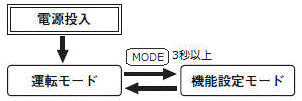

1. 운전 모드를 기능 설정 모드로 전환합니다.
・전원을 켜면 운전 모드가 됩니다.
「MODE」 키를 3초 이상 눌러 기능 설정 모드로 전환하십시오.
・운전 중에 기능 설정 모드로 전환해도 운전 상태는 계속됩니다.
・기능 설정 모드에서 변경한 설정 내용은 운전 모드로 전환해야 비로소 유효해집니다.
또한 설정을 변경한 경우, 운전 모드로 돌아갈 때 자동으로 리셋(계시값 초기화·출력 OFF)됩니다.　　　　　

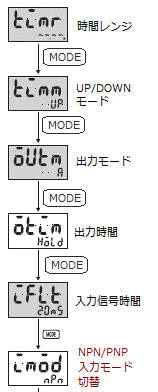

2. 기능 설정 모드에서는 처음에 「tImr(시간 범위)」가 표시됩니다.
「MODE」 키를 짧게 누를 때마다 파라미터가 전환됩니다.
여러 번 눌러 " Imod (NPN/PNP 입력 모드 전환)"을 표시하십시오.
　　

　　　

3. 「Imod(NPN/PNP 입력 모드 전환)」이 표시되면 「

」 키로 NPN/PNP 입력 모드를 설정합니다. 초기값은 「

(NPN)」입니다.
　　　

4. 「MODE」 키를 3초 이상 눌러 운전 모드로 전환하십시오.

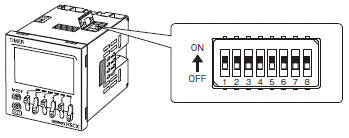

● 딥 스위치 설정 (형식 H5CX-BWSD-N 전용)

본체 상단의 딥 스위치 5로 설정합니다.
OFF: NPN, ON: PNP입니다. 또한 초기값은 OFF(NPN)입니다.

■ 입력 조건

입력 모드	입력 조건	주의사항
NPN	단락 시 임피던스: 1kΩ 이하 (0Ω 시 유출 전류 약 12mA)　　　　　　　 단락 시 잔류 전압: 3V 이하 개방 시 임피던스: 100kΩ 이상	・접점으로 입력할 경우, DC10V, 5mA를 충분히 개폐할 수 있는 접점을 사용하십시오. ・직류 2선식 센서를 사용하시는 경우, 아래 조건에 맞는 것을 사용하십시오. 　・누설 전류: 1.5mA 이하 　・개폐 용량: 5mA 이상 　・잔류 전압: DC3V 이하 　・전원 전압: DC10V에서 동작할 것
PNP	H 레벨: DC4.5~30V L 레벨: DC0~2V 이하 (입력 저항 약 4.7kΩ)	・H 레벨과 L 레벨 사이(DC 2V 초과, DC 4.5V 미만)에서는 사용하지 마십시오. 동작이 불안정해집니다. ・입력 기기의 전원 전압은 DC30V 이하의 것을 사용하십시오.
