G70V에서 공통을 공유할 수 있는 단락판이 있습니까?

형 G70V에 사용할 수 있는 단락판은 준비되어 있지 않습니다.
공통 커먼으로 사용하실 경우, 내부 연결된 기종을 사용하십시오.

■형 G70V 시리즈 공통 내부 연결
・유닛용 전원 단자는 단자(삽입)구를 2개 탑재하고 있으므로, 한쪽을 건너 배선에 사용하십시오.　

구분	형식		공통 (커넥터 측)	내부 연결
	I/O 리레이 터미널	I/O 터미널 소켓
입 입력 용	형 G70V-SID16P	형 G70V-ZID16P	NPN 대응 (-공통)	없음*1
	형 G70V-SID16P-1	형 G70V-ZID16P-1	PNP 대응 (+공통)
	형 G70V-SID16P-C16	형 G70V-ZID16P-C16	NPN 대응 (-공통)	있음 *2
	형 G70V-SID16P-1-C16	형 G70V-ZID16P-1-C16	PNP 대응 (+공통)	있음*3
출력 력 용	형 G70V-SOC16P	형 G70V-ZOM16P	NPN 대응 (-공통)	없음*1
	형 G70V-SOC16P-1	형 G70V-ZOM16P-1	PNP 대응 (+공통)
	형 G70V-SOC16P-C4	형 G70V-ZOM16P-C4	NPN 대응 (-공통)	있음*4
	형 G70V-SOC16P-1-C4	형 G70V-ZOM16P-1-C4	PNP 대응 (+공통)	있음*4
	-	형 G70V-ZOM16P-1-C4-D	PNP 대응 (+공통)	있음 *5

*1　유닛용 전원 단자만 크로스 배선이 가능합니다.
　　

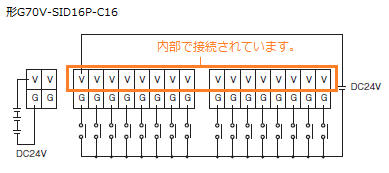

*2 플러스 측(V 단자)은 16점 모두 내부 연결되어 있습니다.
　　　

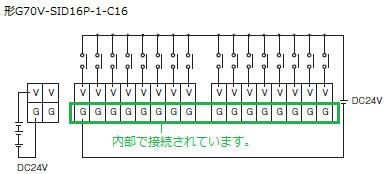

*3 마이너스 측(G 단자)은 16점 모두 내부 연결되어 있습니다.
　　　　

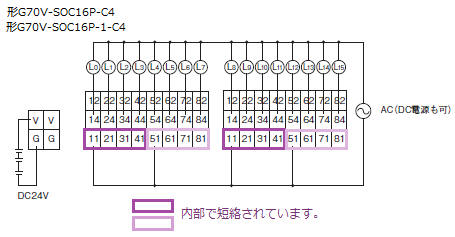

*4 릴레이 접점(공통 단자)은 4점마다 내부 연결되어 있습니다.(단자대 최하단)
　　 총 전류는 10A까지입니다.
　　

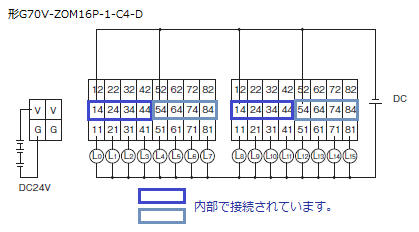

*5 릴레이 접점(공통 단자)은 4점마다 내부 연결되어 있습니다. (단자대 중간)
　　 합계 전류는 10A까지입니다.
　　 I/O 단자부를 리드선으로 배선함으로써, 16점까지의 건너뛰기 배선이 가능합니다.
　　(형식 G70V-ZOM16P-1-C4-D에는 SSR이 탑재되어 있지 않습니다.
　　 슬림 I/O SSR(DC용: 형식 G3RV-D03SL)을 사용하십시오.)
　　

〔주의〕 단자(삽입) 구멍 하나에 여러 전선을 삽입하지 마십시오. 삽입 가능한 것은 1개뿐입니다.
