근접 센서의 표준 감지 물체는 무엇입니까?

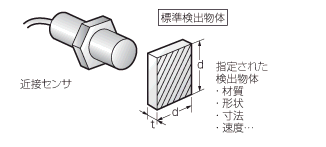

표준 검출 물체란 기본 성능을 측정하기 위한 표준이 되는 검출 물체로 재질, 형상, 치수 등이 정해진 것입니다.
표준 검출 물체의 크기는 '높이 × 너비 × 두께'로 카탈로그의 정격·성능란에 게재하고 있습니다.
　

일반적으로 E2E 등 유도형 근접 센서의 경우, 검출 물체의 크기가 표준 검출 물체 이하가 되면 검출 거리가 짧아집니다.
(표준 검출 물체의 크기보다 클 경우 특히 문제 없습니다.)
표준 검출 물체 이상의 크기로 사용하시길 권장합니다.

표준 검출물체보다 작은 경우의 검출 거리는 카탈로그에 기재된 "검출물체의 크기와 재질에 따른 영향" 그래프(*1)를 참조하십시오.
(상품 정보에서 카탈로그를 다운로드할 수 있습니다.)
그래프에서는 가로축에 검출체의 크기, 세로축에 검출 거리로 검출 대상의 크기와 재질에 따른 센서의 검출 거리 변화를 나타내고 있습니다.
그래프는 참고값입니다. 기준으로 생각해 주십시오.
자성 금속(철, 니켈 등)은 두께를 1mm 이상으로 하십시오.
비자성 금속의 경우, 두께가 0.01mm 정도 이하의 박판일 때는 일반적으로 자성체와 동등한 검출 거리를 얻을 수 있습니다.
단, 펄스 응답형(E2V *2) 등 특성이 다를 수 있으므로 반드시 카탈로그에서 확인하시기 바랍니다.
또한 증착막 등으로 극단적으로 얇은 경우 및 전도성이 없는 경우에는 검출할 수 없습니다.

〔요청〕
사용 환경에 따라 검출 상황이 다르므로 실제 작업물에서의 테스트를 권장합니다.
또한 온도, 전압의 영향을 포함하여 안정적으로 검출하기 위해 약 70~80%의 거리에서 사용하시기를 권장합니다.

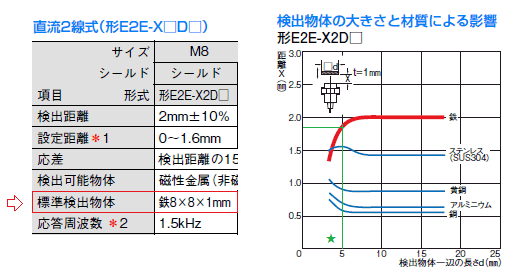

*1「검출 물체의 크기와 재질에 따른 영향」 그래프에 관하여　
　　【카탈로그 게재 예】 E2E 직류 2선식 (E2E-X2D□)


・E2E-X2D1-□, 형 E2E-X2D2-□ (쉴드 타입)의 경우
　・표준 검출 물체는 철 높이 8㎜ X 너비 8㎜ X 두께 1㎜입니다.
　　★철 높이 5㎜ x 너비 5㎜ x 두께 1㎜를 검출할 경우, 검출 거리는 약 1.8㎜ 정도가 됩니다.

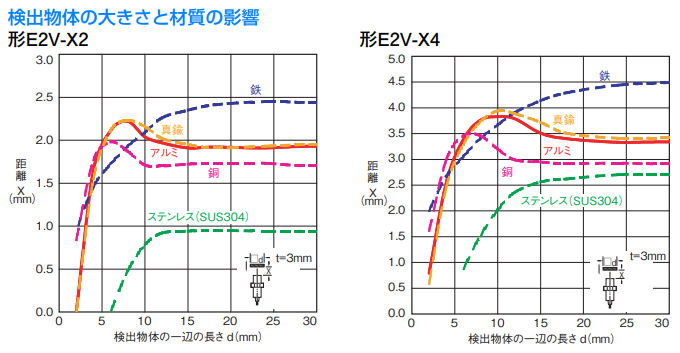

*2　검출 물체의 크기와 재질의 영향
　　　【카탈로그 게재 예】 E2V-X
　　

〔부탁드립니다〕
상품 정보에서 카탈로그를 다운로드할 수 있습니다. 상세 사양은 카탈로그에서 확인해 주십시오.
