스테인리스나 알루미늄을 감지할 수 있는 근접 센서가 있습니까?

등록일
2025. 12. 17.

스테인리스나 알루미늄을 감지할 수 있는 근접 센서가 있습니까?



범용적인 E2E 시리즈 등의 근접 센서에서도 스테인리스나 알루미늄 검출이 가능합니다.
다만, 철 등의 자성 금속에 비해 검출 거리가 짧아집니다.
또한 철 등의 자성 금속은 검출하지 않고 스테인리스나 알루미늄 등의 비자성 금속을 검출하는 기종도 있습니다.
아래 표를 참조해 주십시오.


(표1)　스테인리스나 알루미늄 등을 검출할 수 있는 센서(대표 예)　

사용 환경에 따라 감지 거리가 다르므로, 감지 대상물의 크기, 재질을 확인하신 후 카탈로그에 기재된 '감지 대상물의 크기와 재질에 따른 영향' 그래프를 참조하여 검토해 주십시오.
(상품 정보에서 카탈로그를 다운로드할 수 있습니다.)
그래프에서는 가로축에 검출체의 크기, 세로축에 검출 거리로 검출 대상의 크기와 재질에 따른 센서의 검출 거리 변화를 나타내고 있습니다.
다양한 검출체를 동일한 센서로 검출하는 경우나 검출 여유도 확인 시에는 이 데이터를 참조하십시오.
또한 그래프는 참고값입니다. 기준으로 생각해 주십시오.
온도, 전압의 영향을 포함하여 안정적으로 검출하기 위해 약 70~80%의 거리에서 사용하도록 권장합니다.
사용 환경에 따라 검출 상황이 다르므로 실제 작업물에서의 테스트를 권장합니다.
또한, 검출 물체에 도금이 되어 있으면 검출 거리가 달라집니다. *3을 참조하십시오.
　

종류 시리즈 특징
앰프 내장형 알루미늄 검출용 근접 센서
E2EY		 철 등의 자성 금속은 검출하지 않습니다.
(알루미늄 호일은 검출할 수 없습니다.)
스탠다드 타입
근접 센서
E2E, E2E NEXT *1		 가장 표준적인 시리즈입니다.
크기, 출력 형태, 연결 방식 등 다양한 종류를 구비하고 있습니다.
내유 근접 센서
E2ER/E2ERZ *1		내유성이 우수한 근접 센서입니다.
절삭유에 강한 불소 수지 케이블을 채용하고 있습니다.
소경 근접 센서
E2E *1		 초소형 근접 센서입니다.
용접 공정용 근접 센서
E2EW		 철과 알루미늄이 혼재되어도 안정적으로 감지합니다.
(프리미엄 모델만 해당)
앰프 분리형 비자성 금속 검출용
근접 센서
E2CY-SD		 철 등의 자성 금속은 검출하지 않습니다.
*1　 범용 근접 센서의 대표적인 예으로 게재하고 있습니다. 스테인리스나 알루미늄 등의 비자성 금속도 검출 가능합니다. 다만, 철 등의 자성 금속에 비해 검출 거리가 낮아집니다.


(표2)　크기: M18　차폐 타입에서의 검출 거리 비교
(기타 형식에 대해서는 카탈로그를 참조하십시오.)
시리즈 형식
(M18/쉴드)		 표준 검출 물체
/(정격)
검출 거리		 검출 거리(참고값)
철
(10x10㎜)		 알루미늄
(10x10㎜)		 스테인리스
(SUS304)
(10x10㎜)
알루미늄 감지용
근접 센서
E2EY		 E2EY-X4C1
[특성 그래프 있음]		 알루미늄
18x18x1㎜
4㎜±10%		 검출
하지 않습니다.		 약 3.5㎜ 약 2mm
표준형 근접 센서
E2E *1		 E2E-X7D□
(직류 2선식)
[특성 그래프 있음]		 철
18x18x1㎜
7㎜±10%		 약 6㎜ 약 3.5㎜ 약 5.5㎜
내유 근접 센서
E2ER/
E2ERZ*1		 E2ER-X7D□-□
(표준 타입)
[특성 그래프 있음]		 철
18x18x1㎜
8㎜±10%		 약 6㎜ 약 3.5㎜ 약 5.5㎜
E2ERZ-X4D□-□
(알루미늄 절삭분
대책 타입)		 철
30x30x1㎜
4㎜±10%		 약 2.5㎜ 약 3.5㎜ 약 1.8㎜
용접 공정용 근접 센서
E2EW *1		 E2EW-(Q)X12□18
(초장거리 타입)
[특성 그래프 있음]		 철
36x36x1㎜
12㎜±10%		 약 7㎜ 약 10㎜ 약 2㎜
E2EW-(Q)X10□18
(장거리 타입)
[특성 그래프 있음]		 철
30x30x1㎜
10㎜±10%		 약 6㎜ 약 8.2㎜ 약 1.8㎜
소경 근접 센서
E2E *1		 M18 사이즈의 기종은 없습니다.
비자성 금속 검출용 근접 센서
E2CY-SD		 M18 사이즈의 기종은 없습니다.
*1 범용 근접 센서의 대표 예로 게재하고 있습니다. 스테인리스나 알루미늄 등의 비자성 금속 검출도 가능합니다. 다만, 철 등의 자성 금속에 비해 검출 거리가 낮아집니다.
*2 「검출 물체의 크기와 재질에 따른 영향」 그래프에 관하여
　　 예1　E2E-X3D1-□　


① 알루미늄 높이 10mm X 너비 10mm를 검출하는 경우: 검출 거리는 약 1.2㎜ 정도입니다.
② 스테인리스 (SUS304)　 높이 15mm X 너비 15mm를 검출하는 경우: 검출 거리는 약 2.2㎜ 정도가 됩니다.

예2　E2EY-X4C1

　　 　　　　　

예3　E2E-X7D□/E2E-X7T1



예4　E2ER-X7　　　　　　　　　　　　　　　　
　　　 　　

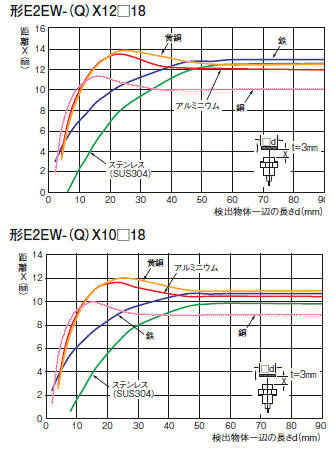

예5　E2EW　　　　
　　
　　

*3 도금의 영향(참고값)(도금 없음 검출 거리에 대한 비율(%))
도금 종류 두께 베이스 재료 워크 재질
철 황동
도금 없음 100 100
아연 도금 Zn 5~15μm 90~120 95~105
카드뮴 도금 Cd 5~15μm 100~110 95~105
은 도금 Ag 5~15μm 60~90 85~100
구리 도금 Cu 10~20μm 70~95 95~105
Cu 5~15μm - 95~105
구리+니켈 도금 Cu(5~10μm) ＋Ni (10~20μm) 70~95 -
구리+니켈+크롬 도금 Cu(5~10μm) ＋Ni (10μm)＋Cr(0.3μm) 70~95 -
