근접 센서의 검출 범위는 카탈로그의 특성 데이터 '검출 영역' 그래프에 기재되어 있습니다.

예를 들어, E2E-X7D1-N 2M의 검출 영역 확인 방법을 설명합니다.

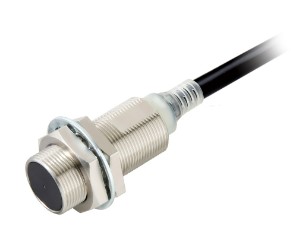

E2E-X7D1-N 2M의 주요 사양

검출 헤드 크기	M18
검출 거리	7mm±10%
표준 감지 물체	철 18×18×1mm

검출 영역 보기

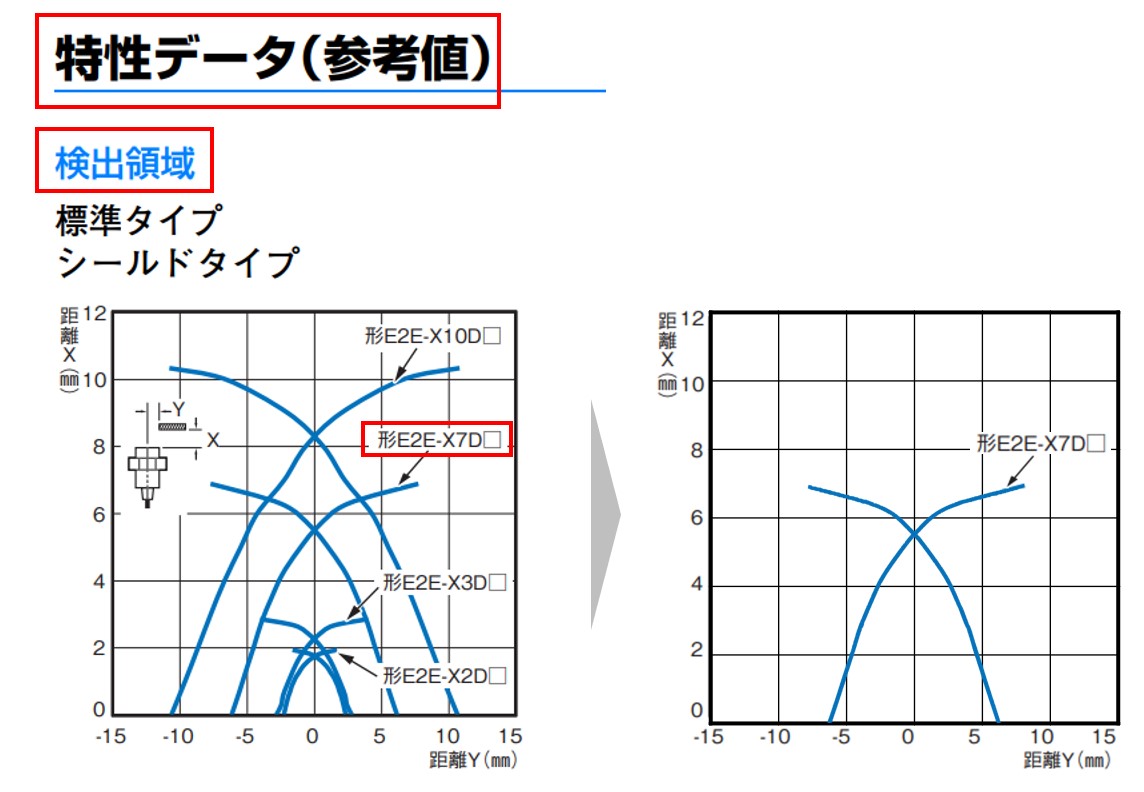

기재 위치	카탈로그의 '검출 영역'에 기재된 '형 E2E-X7□'가 나타내는 청색선을 참조하십시오. E2E NEXT 시리즈 카탈로그

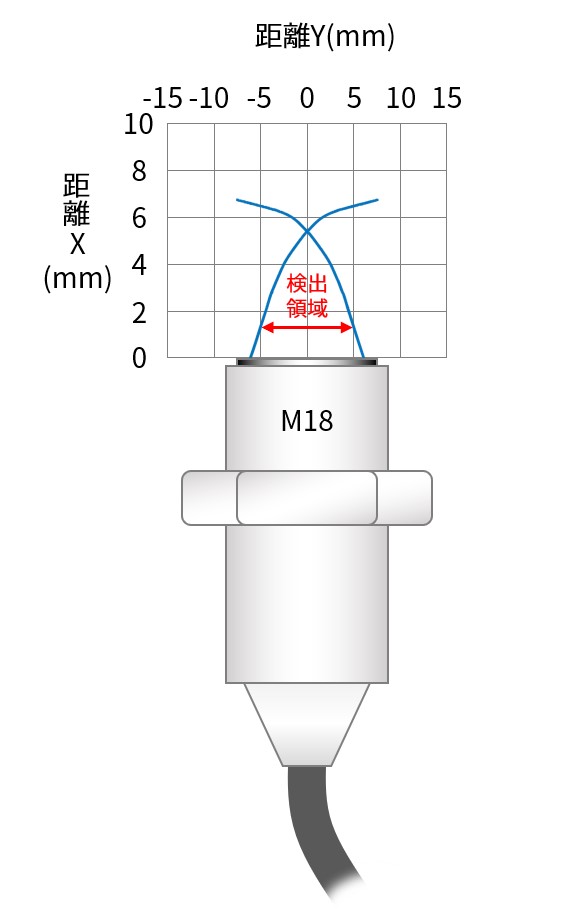

그래프 보기	근접 센서를 옆에서 봤을 때, 그래프의 파란색 선 안쪽이 검출 영역이 됩니다. ※ 작업물이 철판(18×18×1mm)인 경우.

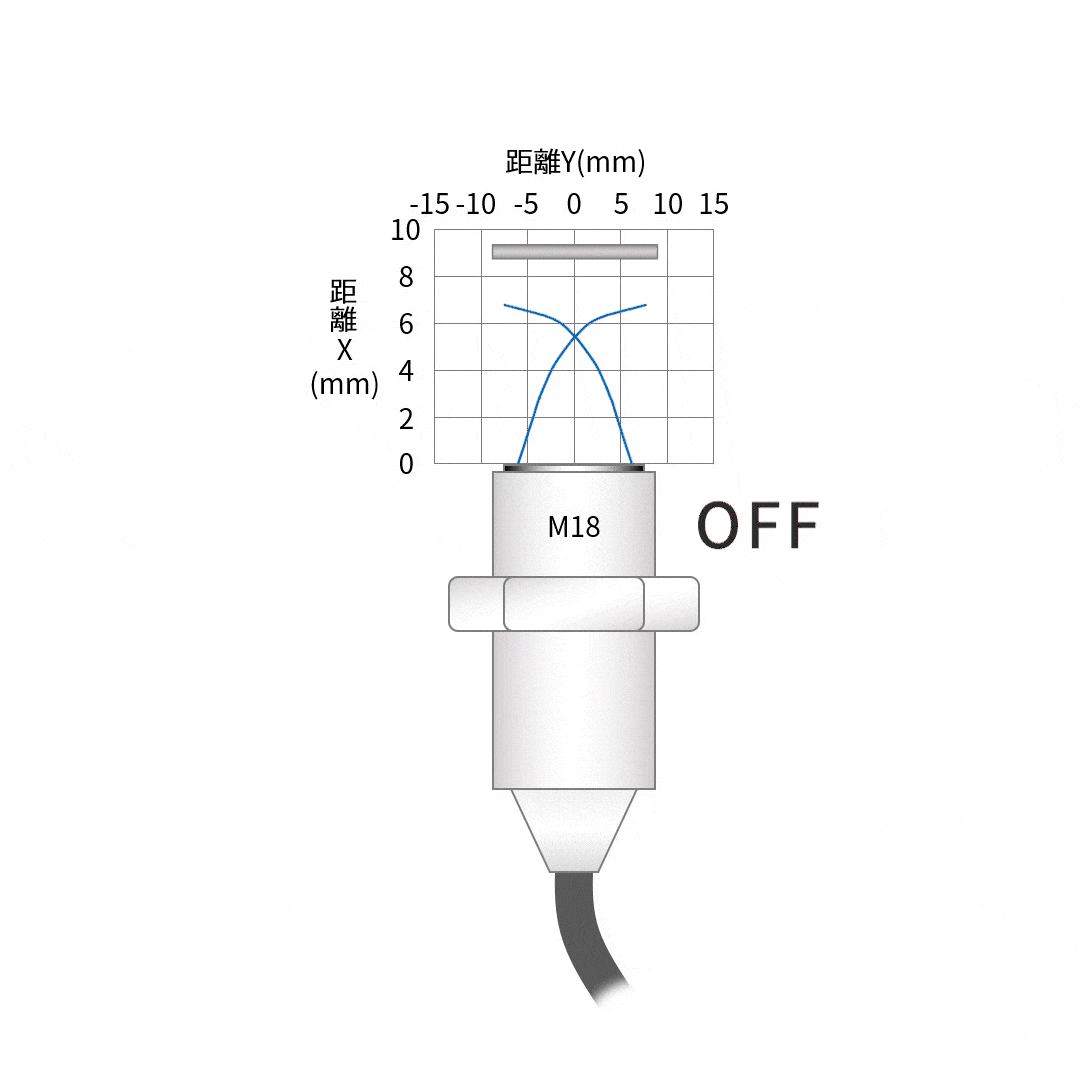

상하 움직임	검출면에 대해 워크가 수직으로 이동할 경우, 7mm±10% 위치에서 ON합니다.	※동영상은 어디까지나 감지 영역을 보여주는 이미지입니다. 동작 표시등의 색상이나 점등 패턴은 형식에 따라 다릅니다. 또한 사용 시 설정 거리나 응답 차이 등을 고려해 주시기 바랍니다. 주황: 동작 표시등　녹색: 설정 표시등

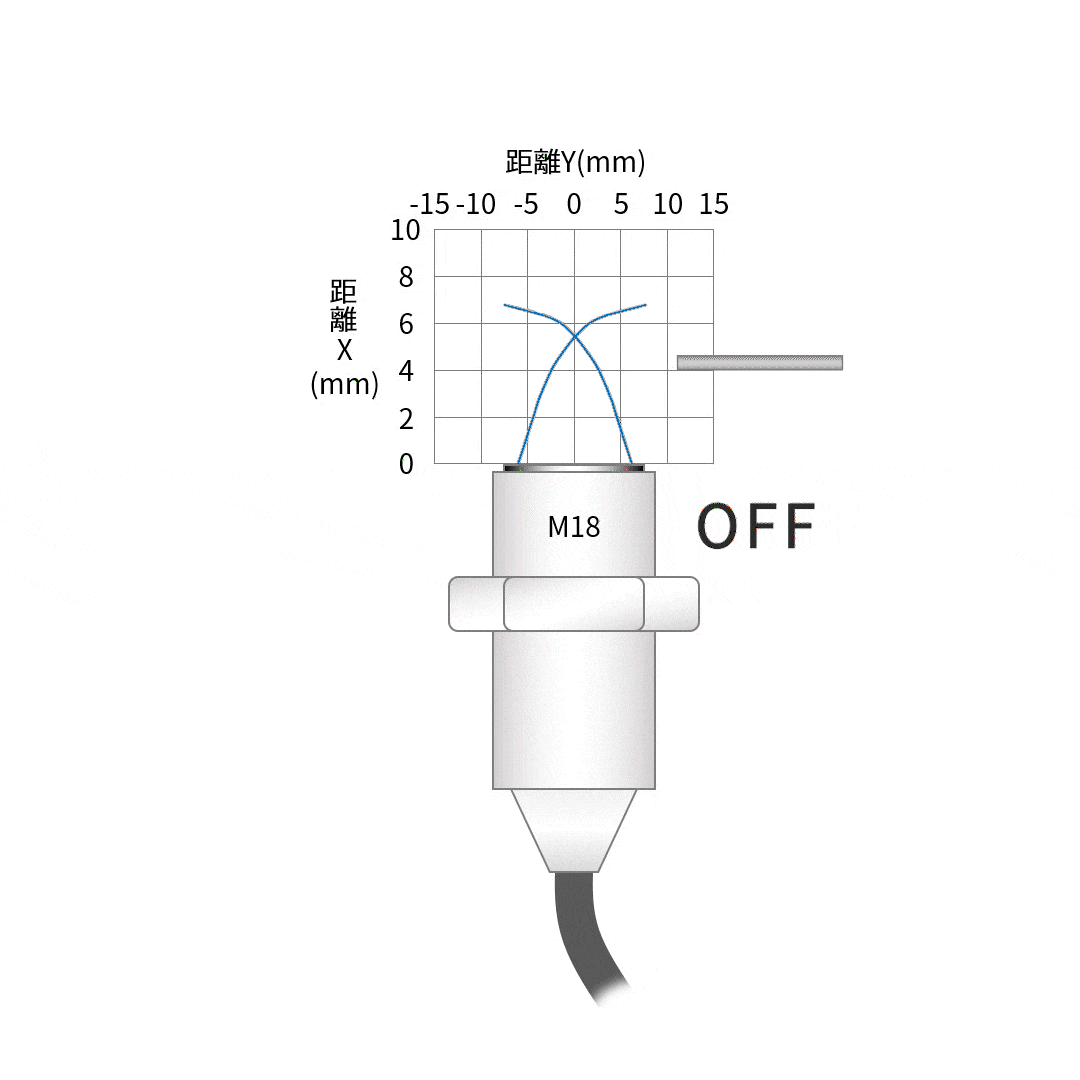

좌우 움직임	검출면에 대해 워크가 수평으로 이동하는 경우, 워크가 검출 영역에 들어가면 ON하고, 빠져나오면 OFF합니다. (워크와의 거리가 4mm인 경우, 검출면 중앙의 φ5mm 전후가 검출 영역이 됩니다.)	주황색: 동작 표시등　녹색: 설정 표시등

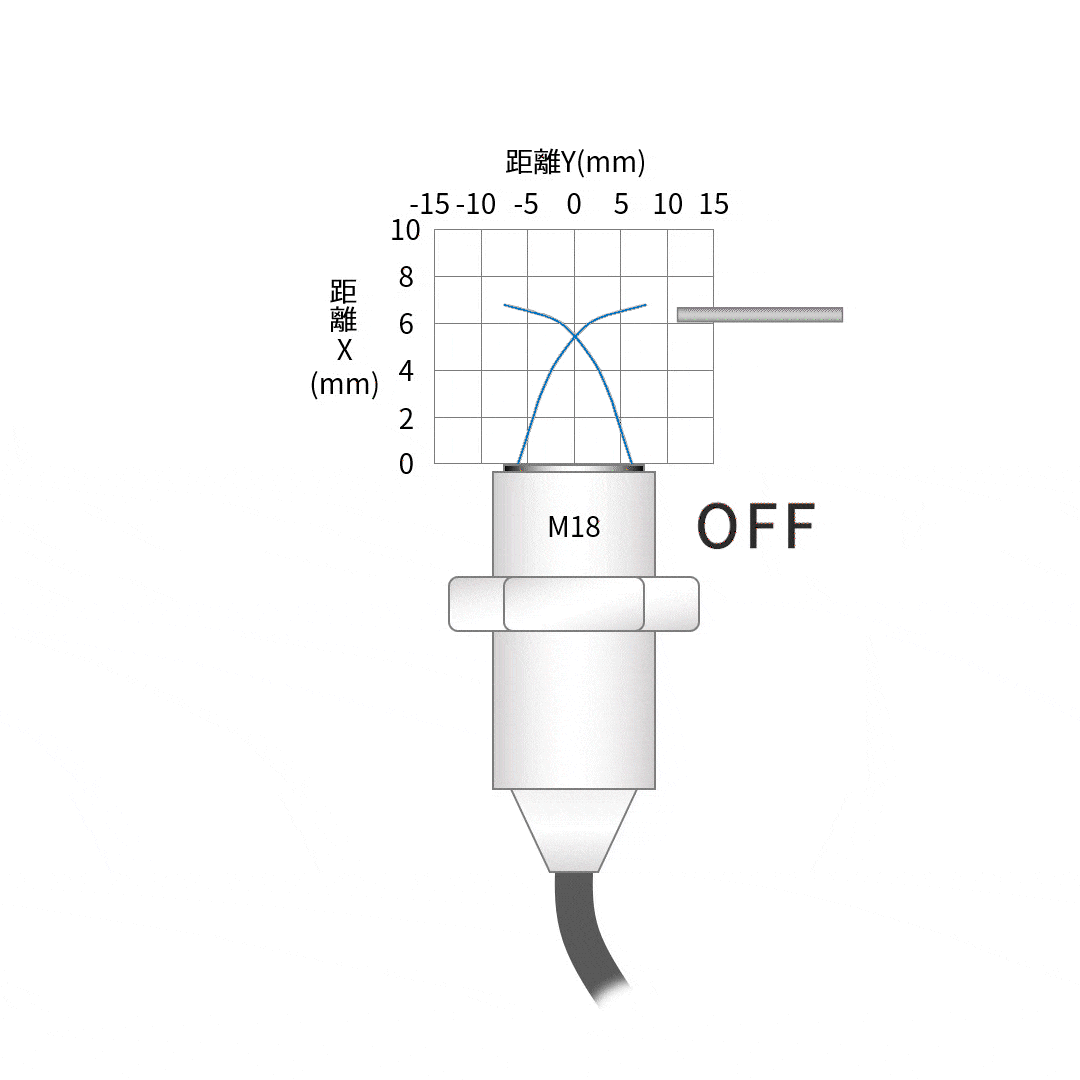

	또한, 워크와의 거리가 6mm(파란색 선이 교차하는 지점)인 경우, 오른쪽 동영상과 같습니다. ・워크가 오른쪽에서 왼쪽으로 이동하는 경우, 왼쪽 위로 올라가는 파란 선에 다다르면 ON되고, 오른쪽 위로 올라가는 파란 선에서 벗어나면 OFF됩니다. ・워크가 왼쪽에서 오른쪽으로 이동하는 경우, 오른쪽 위로 올라가는 파란 선에 다다르면 ON되고, 왼쪽 위로 올라가는 파란 선에서 벗어나면 OFF됩니다.	주황색: 동작 표시등　녹색: 설정 표시등

■관련 FAQ
근접 센서의 검출 거리와 설정 거리의 차이를 알려주세요
