오픈 컬렉터 출력(NPN) 로터리 인코더와 K3HB의 연결 방법을 알려주세요.

아래 표에서 연결 방법을 확인하십시오.

(표1)　오픈 컬렉터 출력(NPN) 로터리 인코더

시리즈	형식	전원 전압 소비 전류	돌입 전류	디지털 패널 미터 (K3HB)의 외부 공급 전원 사용 가능 여부
E6D-C	E6D-CWZ2C	DC12V 150mA 이하	약 2A (약 50μs)	K3HB의 외부 공급 전원은 용량이 부족합니다. 외부에 전원 공급 장치 등의 전원을 설치하십시오.
E6F-C	E6F-CWZ5C	DC12~24V 100mA 이하	약 9A (약 5μs)
E6A2-C	E6A2-CWZ3C	DC5~12V 30mA 이하	약 9A (약 0.3ms)	돌입 전류가 크기 때문에 K3HB의 외부 공급 전원으로 용량이 부족하여 로터리 인코더가 작동하지 않을 수 있습니다. 외부에 전원 공급 장치 등의 전원을 설치하는 것을 권장합니다.
	E6A2-CWZ5C	DC12~24V 30mA 이하
	E6A2-CS3C	DC5~12V 20mA 이하
	E6A2-CW3C	DC5~12V 20mA 이하
	E6A2-CS5C	DC12~24V 20mA 이하
	E6A2-CW5C	DC12~24V 20mA 이하
E6B2-C	E6B2-CWZ6C	DC5~24V 80mA 이하	약 9A (약 0.3ms)
E6C2-C	E6C2-CWZ6C	DC5~24V 80mA 이하	약 9A (약 0.3ms)
E6H-C	E6H-CWZ6C	DC5~24V 100mA 이하	약 6A (약 0.3ms)	K3HB의 외부 공급 전원은 용량이 부족합니다. 외부에 전원 공급 장치 등의 전원을 설치하십시오.

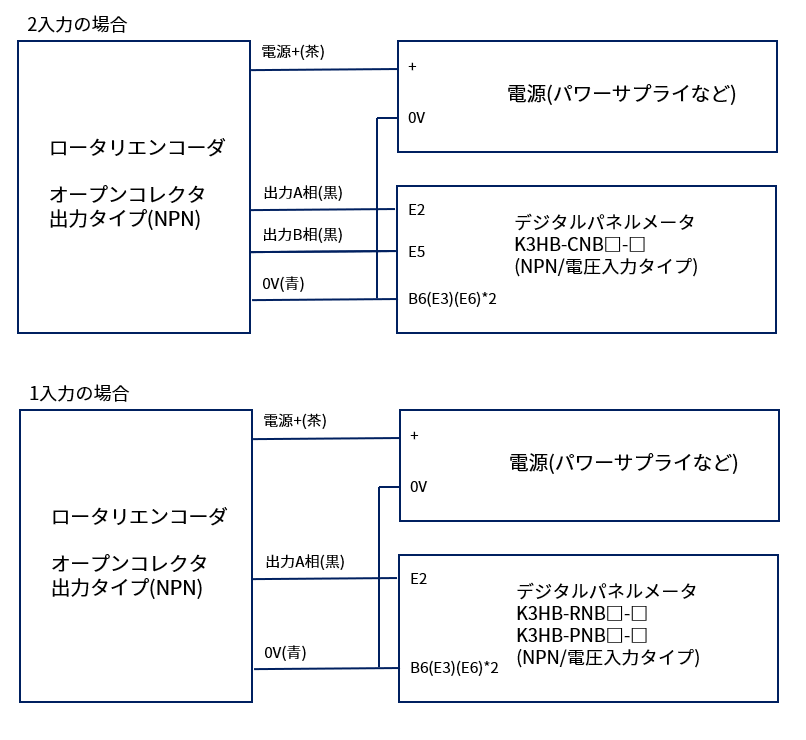

■연결 방법
디지털 패널 미터의 외부 공급 전원을 사용하지 않는 경우
　　(로터리 인코더의 전원 공급은 전원 공급 장치 등을 사용)
・전원 공급 장치는 S8FS-G 시리즈 등을 권장합니다.
(예: S8FS-G01512C□, S8FS-01524C□ 등)


*2 B6 단자, E3 단자, E6 단자 중 하나에 연결하십시오.
B6 단자(외부 공급 전원의 -), E3 단자(입력 A의 공통), E6 단자(입력 B의 공통)은 내부에서 연결되어 있습니다.


(표2)　디지털 패널 미터　형식 목록　

종류/시리즈	형식
	NPN/전압 입력 타입	PNP 입력 타입 *3
회전 펄스 미터 K3HB-R	K3HB-RNB-A　 K3HB-RNB-CPAC11　 K3HB-RNB-CPAC21　 K3HB-RNB-AT11 K3HB-RNB-ABCD1　 K3HB-RNB-FLK1AT11 K3HB-RNB-FLK3AT11 K3HB-RNB-L1AT11　 K3HB-RNB-L2AT11　 K3HB-RNB-A-DRT1	K3HB-RPB-A　 K3HB-RPB-CPAC11　 K3HB-RPB-CPAC21　 K3HB-RPB-AT11 K3HB-RPB-ABCD1　 K3HB-RPB-FLK1AT11　 K3HB-RPB-FLK3AT11 K3HB-RPB-L1AT11 K3HB-RPB-L2AT11
누적·가감산 펄스 미터 K3HB-C	K3HB-CNB-A1 K3HB-CNB-CPAC21 K3HB-CNB-AT11 K3HB-CNB-ABCD1 K3HB-CNB-FLK1AT11 K3HB-CNB-FLK3AT11 K3HB-CNB-L1AT11 K3HB-CNB-L2AT11 K3HB-CNB-A-DRT1	준비되어 있지 않습니다.
타임 인터벌 미터 K3HB-P	K3HB-PNB-A1 K3HB-PNB-CPAC11 K3HB-PNB-CPAC21 K3HB-PNB-AT11 K3HB-PNB-ABCD1 K3HB-PNB-FLK1AT11 K3HB-PNB-FLK3AT11 K3HB-PNB-L1AT11 K3HB-PNB-L2AT11 K3HB-PNB-A-DRT1	K3HB-PPB-A1 K3HB-PPB-CPAC11 K3HB-PPB-CPAC21 K3HB-PPB-AT11 K3HB-PPB-ABCD1 K3HB-PPB-FLK1AT11 K3HB-PPB-FLK3AT11　 K3HB-PPB-L1AT11 K3HB-PPB-L2AT11

*3 　PNP 입력 타입의 기종은 오픈 컬렉터 출력(NPN)의 로터리 인코더와는 연결할 수 없습니다.
