전압 출력 로터리 인코더와 디지털 패널 미터 K3HB의 연결 방법을 알려주세요.

전압 출력 로터리 인코더는 K3HB-R형, K3HB-C형, K3HB-P 시리즈의 NPN/전압 입력 타입과 연결할 수 있습니다.
PNP 입력 타입의 기종에는 연결할 수 없습니다.
(단, 형식 E6D-CWZ1E는 디지털 패널 미터에는 연결할 수 없습니다.)

사용하시는 디지털 패널 미터의 입력 타입을 확인하십시오.
형식으로 확인할 경우, (표 2)를 참조하십시오.

또한, 디지털 패널 미터 형식 K3HB-R, -P의 외부 공급 전원은 DC12V 80mA입니다.
용량이 충분한지 (표1)에서 확인하십시오.
부족할 경우, 외부에 전원 공급 장치 등을 설치하십시오.
전원 공급 장치는 S8FS-G 시리즈 등을 검토해 주십시오.
(예: S8FS-G01512C□, S8FS-01524C□ 등)

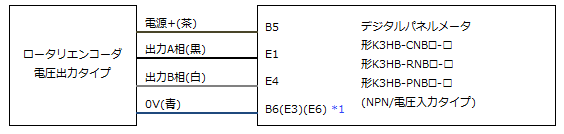

■ 연결　디지털 패널 미터의 외부 공급 전원을 사용할 경우

*1 B6 단자, E3 단자, E6 단자 중 하나에 연결하십시오.
　　 B6 단자(외부 공급 전원의 -), E3 단자(입력 A의 공통), E6 단자(입력 B의 공통)은 내부에서 연결되어 있습니다.

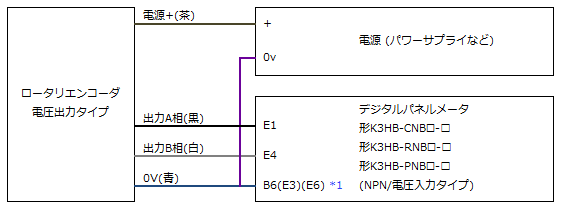

■연결　디지털 패널 미터의 외부 공급 전원을 사용하지 않는 경우

*1　 B6 단자, E3 단자, E6 단자 중 하나에 연결하십시오.
　　 B6 단자(외부 공급 전원의 －), E 3 단자(입력 A의 공통), E6 단자(입력 B의 공통)는 내부에서 연결되어 있습니다.

(표 1)　전압 출력의 로터리 인코더

시리즈	형식	전원 전압/소비 전류	디지털 패널 미터(형 K3HB)의 외부 공급 전원 사용 가능 여부
형 E6D-C	형 E6D-CWZ1E *2	DC5V/150mA 이하	-
형 E6A2-C	형 E6A2-CWZ3E	DC5~12V/50mA 이하	사용 가능합니다.
	형 E6A2-CS3E	DC5~12V/30mA 이하
	형 E6A2-CW3E	DC5~12V/30mA 이하
형 E6B2-C	형 E6B2-CWZ3E	DC5~12V/100mA 이하	용량이 부족합니다. 외부에 전원 공급 장치 등의 전원을 설치하십시오.
형 E6C2-C	형 E6C2-CWZ3E	DV5~12V/100mA
형 E6C3-C	형 E6C3-CWZ3EH	DC5~12V/100mA 이하
형 E6H-C	형 E6H-CWZ3E	DC5~12V/100mA 이하

　 *2형 E6D-CWZ1E는 디지털 패널 미터에는 연결할 수 없습니다.

(표2)　디지털 패널 미터　형식 일람

종류/시리즈	형식
	NPN/전압 입력 타입	PNP 입력 타입 *3
회전 펄스 미터　 형 K3HB-R	형 K3HB-RNB-A　 형 K3HB-RNB-CPAC11　 형 K3HB-RNB-CPAC21　 형 K3HB-RNB-AT11 형 K3HB-RNB-ABCD1　 형 K3HB-RNB-FLK1AT11 형 K3HB-RNB-FLK3AT11 형 K3HB-RNB-L1AT11　 형 K3HB-RNB-L2AT11　 형 K3HB-RNB-A-DRT1	형 K3HB-RPB-A　 형 K3HB-RPB-CPAC11　 형 K3HB-RPB-CPAC21　 형 K3HB-RPB-AT11 형 K3HB-RPB-ABCD1　 형 K3HB-RPB-FLK1AT11　 형 K3HB-RPB-FLK3AT11 형 K3HB-RPB-L1AT11 형 K3HB-RPB-L2AT11
적산・가감산 펄스 미터 형 K3HB-C	형 K3HB-CNB-A1 형 K3HB-CNB-CPAC21 형 K3HB-CNB-AT11 형 K3HB-CNB-ABCD1 형 K3HB-CNB-FLK1AT11 형 K3HB-CNB-FLK3AT11 형 K3HB-CNB-L1AT11 형 K3HB-CNB-L2AT11 형 K3HB-CNB-A-DRT1	준비되어 있지 않습니다.
타임 인터벌 미터 형 K3HB-P	형 K3HB-PNB-A1 형 K3HB-PNB-CPAC11 형 K3HB-PNB-CPAC21 형 K3HB-PNB-AT11 형 K3HB-PNB-ABCD1 형 K3HB-PNB-FLK1AT11 형 K3HB-PNB-FLK3AT11 형 K3HB-PNB-L1AT11 형 K3HB-PNB-L2AT11 형 K3HB-PNB-A-DRT1	형 K3HB-PPB-A1 형 K3HB-PPB-CPAC11 형 K3HB-PPB-CPAC21 형 K3HB-PPB-AT11 형 K3HB-PPB-ABCD1 형 K3HB-PPB-FLK1AT11 형 K3HB-PPB-FLK3AT11　 형 K3HB-PPB-L1AT11 형 K3HB-PPB-L2AT11

　 *3 　PNP 입력 타입은 전압 출력의 로터리 엔코더를 연결할 수 없습니다.
