보완 출력 로터리 인코더와 디지털 패널 미터 K3HB-R의 연결 방법을 알려주세요.

상보 출력 로터리 인코더: 형식 E6F-CWZ5G, 형식 E6C3-CWZ5GH는 형식 K3HB-R 시리즈의 NPN/전압 입력 타입: 형식 K3HB-RNB-□, PNP 입력 타입: 형식 K3HB-RPB-□ 모두에 연결할 수 있습니다.
아래 연결 예시를 참조하십시오.


■연결 예시

・사용하는 기능에 따라 입력 A에만 연결하거나 입력 A, B 양쪽에 연결할 수 있습니다.
　F1(회전수/주속도/순간 유량), F6(통과 시간)을 사용할 경우 입력 A만 사용합니다.
　F2(절대 비율), F3(오차 비율), F4(오차), F5(농도)를 사용하는 경우 입력 A, 입력 B 양쪽에 연결합니다.
・아래 연결은 F1(회전수/주속도/순간 유량), F6(통과 시간)을 사용하는 경우의 연결입니다.
　

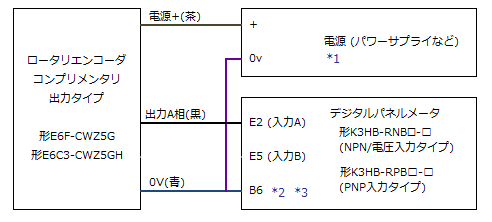

●NPN/전압 입력 타입 디지털 패널 미터와의 연결 (F1, F6 사용 시)
　PNP 입력 타입 디지털 패널 미터와의 연결 (F1, F6 사용 시)

A상(검정), B상(흰색) 중 하나를 입력 A에 연결합니다.
아래는 A상(검정)을 사용할 경우의 연결입니다. 이 경우 B상(흰색)은 연결이 필요 없습니다.

　　

*1　형 E6F-CWZ5G, 형 E6C3-CWZ5GH의 전원 전압은 DC12~24V, 소비 전류는 100mA 이하입니다.
디지털 패널 미터 형 K3HB-R의 외부 공급 전원은 DC12V 80mA입니다.
용량이 부족하므로 사용할 수 없습니다. 외부에 전원 공급 장치 등의 전원을 설치하십시오.
파워 서플라이로는 형식 S8FS-G 시리즈 등을 검토해 주십시오. (예: 형식 S8FS-G01512C□, 형식 S8FS-01524C□ 등)
전원 공급 장치 선정에 대해서는 해당 FAQ를 참조하십시오.
*2 NPN /전압 입력 타입의 디지털 패널 미터와 연결 시에는 B6(외부 공급 전원의 -), E3(입력 A의 공통), E6(입력 B의 공통) 중 하나에 연결하십시오. B6(외부 공급 전원의 -), E3(입력 A의 공통), E6(입력 B의 공통)은 내부에서 연결되어 있습니다.
*3　PNP 입력 타입의 디지털 패널 미터와 연결 시에는 B5(외부 공급 전원의 +), E3(입력 A의 공통), E6(입력 B의 공통) 및 B6(외부 공급 전원의 -), E2(입력 A), E5(입력 B)는 내부에서 연결되어 있습니다.


■대상 형식
디지털 패널 미터 형 K3HB-R 시리즈
・NPN/전압 입력 타입
　　형 K3HB-RNB-A　형 K3HB-RNB-CPAC11　형 K3HB-RNB-CPAC21　형 K3HB-RNB-AT11
　　형 K3HB-RNB-ABCD1　형 K3HB-RNB-FLK1AT11　형 K3HB-RNB-FLK3AT11　
　　형 K3HB-RNB-L1AT11　형 K3HB-RNB-L2AT11　형 K3HB-RNB-A-DRT1
・PNP 입력 타입
　　형 K3HB-RPB-A　형 K3HB-RPB-CPAC11　형 K3HB-RPB-CPAC21　형 K3HB-RPB-AT11
　　형 K3HB-RPB-ABCD1　형 K3HB-RPB-FLK1AT11　형 K3HB-RPB-FLK3AT11　
　　형 K3HB-RPB-L1AT11　형 K3HB-RPB-L2AT11
로터리 엔코더
　　상보 출력: 형 E6F-CWZ5G, 형 E6C3-CWZ5GH
