S8BA의 백업 시간을 늘리는 방법을 알려주세요.

직렬로 연결함으로써 백업 시간을 길게 할 수 있습니다.
(단, S8BA 시리즈는 병렬 운전은 불가능합니다.)
연결하는 부하와 S8BA 형식의 내부 소비 전력 합계 이상의 용량으로 선정하십시오.

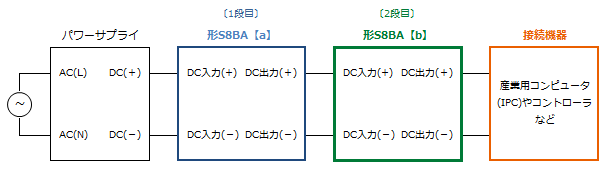

●구성 예시


●정전 시 동작
시작 시 1단 S8BA【a】가 백업 운전을 합니다.
S8BA【a】의 배터리가 소진되면 2단 S8BA【b】가 백업을 시작합니다.
　
●백업 시간
백업 시간은 S8BA【a】의 백업 시간과 S8BA【b】의 백업 시간의 합계입니다.
　　　
아래 백업 시간 그래프, 백업 시간 표에서 백업 시간 초기값을 산출합니다.
(신품 초기값, 25℃에서의 특성 그래프입니다.)
온도가 낮으면 백업 시간은 그래프, 표의 값보다 짧아집니다.

형식 S8BA【b】는 연결 기기의 소비 전력 및 형식 S8BA【b】의 내부 소비 전력(최대 시)의 합계를 연결 용량으로 하여 백업 시간을 산출합니다.
내부 소비 전력(최대 시) 값은 *4를 참조하십시오.
S8BA【b】형은 연결 기기의 소비 전력을 연결 용량으로 백업 시간을 계산합니다.

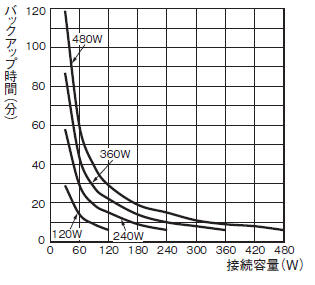

・백업 시간 그래프



・백업 시간 표(시간 단위: 분)

	연결 용량(W)
	30	60	90	120	180	240	300	360	420	480
120W	29	14	9	6	-	-	-	-	-	-
240W	58	29	19	15	9	6	-	-	-	-
360W	87	43	28	22	14	10	8	6	-	-
480W	119	59	39	29	19	15	11	9	8	6

　(주의)　백업 시간 그래프 및 백업 시간표의 시간은 어디까지나 참고값입니다. 배터리 수명 및 외부 환경(온도 등)에 따라 달라집니다.

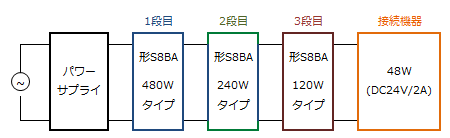

●직렬 연결 시 백업 시간 계산 예시
형식 S8BA를 3단 직렬 연결한다. 부하는 48W(DC24V, 2A)로 한다.　
　　 　

	출력 용량	형식	연결 용량	백업 시간
1단	480W	형식 S8BA-24D24D480LF	111W *1	약 30분
2단	240W	형식 S8BA-24D24D240LF	70W*2	약 22분
3단	120W	형식 S8BA-24D24D120LF	48W*3	약 15분
합계				약 67분

*1 2단형 S8BA와 3단형 S8BA의 내부 소비 전력(최대 시) 과 연결 기기의 용량을 합산합니다.
내부 소비 전력(최대 시) 값은 *4를 참조하십시오.
41W +22W + 48W = 111W
*23단 형태 S8BA의 내부 소비 전력(최대 시) 과 연결 기기의 용량을 합산합니다.
22W + 48W = 70W
*3　연결 기기의 용량입니다.

●단수 제한에 관하여
직렬로 연결한 경우, 연결 기기의 소비 전력에 하단 형식 S8BA의 소비 전력이 추가됩니다.
형식 S8BA의 소비 전력 및 연결 기기의 소비 전력을 합산한 값이 형식 S8BA의 출력 용량 최대값을 초과하지 않는 범위에서 사용하십시오.

●대상 형식과 내부 소비 전력(최대 시 *4)

종류	입력	출력		형식	내부 소비 전력 (최대 시 *4)
	전압	전압	전류/용량
배터리 일체형	DC24V	DC24V	5A/120W	형식 S8BA-24D24D120LF	22W
			10A/240W	형식 S8BA-24D24D240LF	41W
			15A/360W	형식 S8BA-24D24D360LF	60W
			20A/480W	형식 S8BA-24D24D480LF	80W
배터리 분리형	DC24V	DC24V	20A/480W	형식 S8BA-24D24D480SBF	29W
			40A/960W	형식 S8BA-24D24D960SBF	58W

*4 정격 부하 연결 시, 정격 입력 전압 시, 배터리 충전 전류 최대 시.
