DC100V 출력의 전원 공급 장치는 있습니까?

DC100V를 출력할 수 있는 전원 공급 장치는 준비되어 있지 않습니다.
DC48V 출력 전원 공급 장치 2대를 직렬 연결하고, 출력 전압 조정 트리머(V.ADJ)로 출력 전압을 DC100V로 조정하십시오.
단, 볼륨을 너무 많이 돌리면 전압 가변 범위 이상의 전압이 출력될 수 있습니다.
반드시 가변 범위 내의 전압으로 사용하십시오.

또한 출력 전류는 전원 공급 장치 1대당 전류 값 범위 내에서 사용하십시오.
예: 형식 S8FS-G30048C를 2대 사용하는 경우, 7A까지입니다.

【1】DC48V 출력으로 직렬 운전 가능한 전원 공급 장치

표	시리즈	출력 전압			출력 용량
		정격	가변 범위
(표 1)	형식 S8FS-G	DC48V	-10~+15%	DC43.2~55.2V	150W, 300W, 600W
(표2)	형식 S8VK-G	DC48V	-10~+15%	DC43.2~55.2V	240W, 480W
(표 3)	형식 S8VK-WB	DC48V	－	DC48~56V	240W, 480W, 960W
－	형식 S8EX *1	DC48V	±10%	DC43.2~52.8V	15W, 30W, 50W, 100W, 150W, 240W
－	형식 S8JX-N *2	DC48V	±10%	DC43.2~52.8V	15W, 30W, 50W, 100W, 150W, 300W, 600W
－	형식 S8JX-P *3	DC48V	±10%	DC43.2~52.8V	50W, 100W, 150W, 300W, 600W

*1 형식 S8EX시리즈는 2020년 3월에 생산을 종료했습니다.
*2 형식 S8JX-N시리즈는 2019년 3월에 생산을 종료했습니다.
*3 S8JX-P시리즈의 50W, 100W, 150W 기종은 2019년 3월에 생산을 종료했습니다.
*1~*3　대체품 확인에 대해서는 해당 FAQ를 참조하십시오.
*2, *3 　교체용 장착 금구에 대해서는 해당 FAQ를 참조하십시오.


(표1)　형식 S8FS-G 시리즈

출력		형식
출력 용량	출력 전류	직장착 타입	DIN 레일 장착 타입
150W	3.3A	형식 S8FS-G15048C	형식 S8FS-G15048CD
300W	7A	형식 S8FS-G30048C	형 S8FS-G30048CD
600W	13A	형식 S8FS-G60048C	형식 S8FS-G60048CD

형식 S8FS-G30048CD

(표 2)　형식 S8VK-G 시리즈

출력			형식
출력 용량	출력 전류	피크 전류
240W	5A	6A	형식 S8VK-G24048
480W	10A	12A	형식 S8VK-G48048

(표 3)　형식 S8VK-WB 시리즈

출력			형식
출력 용량	출력 전류	피크 전류
240W	5A	7.5A	형식 S8VK-WB24048
480W	10A	15A	형식 S8VK-WB48048
960W	20A	30A	형식 S8VK-WB96048

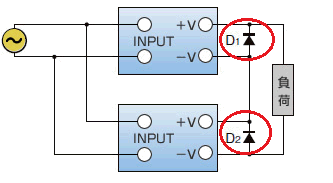

【2】연결, 외장 다이오드
다이오드 종류, 내압, 전류 기준은 다음과 같습니다.

　・종류: 쇼트키 배리어 다이오드
　・내압(VRRM): 전원 정격 출력 전압의 2배 이상 　*5
　・순방향 전류(IF): 전원 정격 출력 전류의 2배 이상 *5
참고로, 당사에서는 쇼트키 배리어 다이오드를 취급하지 않습니다.
또한 추천 제품도 정해 두지 않았습니다. 상기 조건에 맞는 제품을 사용해 주십시오.

*5　예　형식 S8FS-G30048C를 2대 사용하는 경우
　　내압(VRRM)은 DC48V의 2배 이상=DC96V 이상, 순방향 전류(IF)는 7A의 2배 이상=14A 이상이 됩니다.

　　

■주의
직렬 운전 불가 기종을 직렬 연결하면 AC 입력 시 한쪽 전원 출력이 상승하지 않을 수 있습니다.
또한 해당 상태로 방치 시 내부 회로가 손상될 수 있습니다.
직렬 운전을 할 경우 직렬 운전 가능 기종으로 선정해 주십시오.
