S8VS 시리즈의 입력 전류를 알려주세요.
- 등록일
- 2025. 12. 17.
S8VS 시리즈의 입력 전류를 알려주세요.
아래 표를 참조하십시오.
■형식 S8VS 시리즈의 입력 전류
*1 표준 타입에는 표시 모니터가 없습니다.
*2 typ.는 Typical의 약자로, 대표적인 값을 나타냅니다.
*3 역률 개선 회로를 내장하지 않은 기종입니다. 역률 규정은 없습니다.
역률 개선 회로가 없는 기종은 일반적으로 0.4~0.6 정도입니다.
기술 데이터에 참고값을 게재하고 있습니다. 「3. 역률」을 참조하십시오.
(형식 S8VS 테크니컬 데이터 다운로드 )
*4 120W 이상의 기종은 고조파 전류 억제 회로(역률 개선 회로)를 내장하고 있어 90W 이하에 비해 역률이 높기 때문에, 120W 기종의 입력 전류는 90W보다 낮습니다.
*5 DC 입력 시 데이터는 없습니다.
DC 입력 시 입력 전류는 "출력 용량/효율/100" 값을 참고값으로 생각하십시오.
예: S8VS-12024A (용량: 120W, 효율: AC100V 시 83%, AC200V 시: 85%)
DC100V 입력 시 120/0.83=144.57W 144.57/100=1.445 약 1.45A입니다.
또한 효율은 형식, 입력 조건 등에 따라 다릅니다.
데이터 시트의 '정격/성능/기능'란에서 확인해 주십시오.

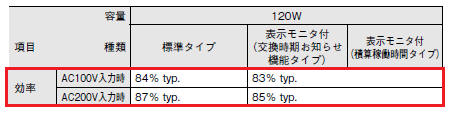

・카탈로그 게재 예 형식 S8VS 120W
■형식 S8VS 시리즈의 입력 전류
・부하율과 입력 전류의 관계에 대해
아래 표의 입력 전류는 부하율 100%(정격 출력 전압 및 정격 출력 전류) 시의 값입니다.
부하율이 낮을수록 입력 전류는 작아집니다. (입력 전류 = 출력 전력/(입력 전압 × 역률 × 효율))
부하율에 따른 전류 값의 변화는 기술 데이터를 참조하십시오.
( 형식 S8VS 테크니컬 데이터 다운로드 )
「1. 입력 전류」「3. 역률」을 확인하십시오.
부하율 10%, 30%, 50%, 80%, 100% 시 데이터(참고값)를 게재하고 있습니다.
아래 표의 입력 전류는 부하율 100%(정격 출력 전압 및 정격 출력 전류) 시의 값입니다.
부하율이 낮을수록 입력 전류는 작아집니다. (입력 전류 = 출력 전력/(입력 전압 × 역률 × 효율))
부하율에 따른 전류 값의 변화는 기술 데이터를 참조하십시오.
( 형식 S8VS 테크니컬 데이터 다운로드 )
「1. 입력 전류」「3. 역률」을 확인하십시오.
부하율 10%, 30%, 50%, 80%, 100% 시 데이터(참고값)를 게재하고 있습니다.
| 출력 용량 | 종류 | 형식 | 역률 | 입력 전류(부하율 100% 시) | ||
| AC100V 시 | AC200V 시 | DC 입력 시 | ||||
| 15W | 표준 타입*1 | 형식 S8VS-01505 형식 S8VS-01512 형식 S8VS-01524 | － *3 | 0.45A 이하 0.34A typ.*2 | 0.25A 이하 0.22A typ.*2 | *5 |
| 30W | 표준 타입*1 | 형식 S8VS-03005 형식 S8VS-03012 형식 S8VS-03024 | － *3 | 0.9A 이하 0.66A typ.*2 | 0.6A 이하 0.4A typ.*2 | *5 |
| 60W | 표준 타입*1 | 형식 S8VS-06024 형식 S8VS-06024-F | － *3 | 1.7A 이하 1.3A typ.*2 | 1.0A 이하 0.68A typ.*2 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-06024A 형식 S8VS-06024A-F ●누적 가동 시간 타입 형식 S8VS-06024B 형식 S8VS-06024B-F | 1.7A 이하 1.3A typ.*2 | 1.0A 이하 0.78A typ.*2 | |||
| 출력 용량 | 종류 | 형식 | 역률 | 입력 전류(부하율 100% 시) | ||
| AC100V 시 | AC200V 시 | DC 입력 시 | ||||
| 90W | 표준 타입*1 | 형식 S8VS-09024 형식 S8VS-09024S 형식 S8VS-09024-F 형식 S8VS-09024S-F | － *3 | 2.3A 이하 1.9A typ.*2 | 1.4A 이하 1.0A typ.*2 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-09024A 형식 S8VS-09024AS 형식 S8VS-09024AP 형식 S8VS-09024APS 형식 S8VS-09024A-F 형 S8VS-09024AS-F 형식 S8VS-09024AP-F 형식 S8VS-09024APS-F ●누적 가동 시간 타입 형식 S8VS-09024BE 형식 S8VS-09024BES 형식 S8VS-09024B 형식 S8VS-09024BS 형식 S8VS-09024BP 형식 S8VS-09024BPS 형 S8VS-09024BE-F 형 S8VS-09024BES-F 형 S8VS-09024B-F 형 S8VS-09024BS-F 형식 S8VS-09024BP-F 형식 S8VS-09024BPS-F | 2.3A 이하 1.9A typ.*2 *4 | 1.4A 이하 1.2A typ.*2 *4 | |||
| 출력 용량 | 종류 | 형식 | 역률 | 입력 전류(부하율 100% 시) | ||
| AC100V 시 | AC200V 시 | DC 입력 시 | ||||
| 120W | 표준 타입*1 | 형식 S8VS-12024 형식 S8VS-12024-F | 0.9 이상 | 1.9A 이하 1.5A typ.*2 *4 | 1.1A 이하 0.71A typ.*2 *4 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-12024A 형식 S8VS-12024AP 형식 S8VS-12024A-F 형식 S8VS-12024AP-F 형식 S8VS-12024BE ●누적 가동 시간 타입 형식 S8VS-12024B 형식 S8VS-12024BP 형식 S8VS-12024BE-F 형식 S8VS-12024B-F 형식 S8VS-12024BP-F | 1.9A 이하 1.5A typ.*2 *4 | 1.1A 이하 0.72A typ.*2 *4 | |||
| 180W | 표준 타입*1 | 형식 S8VS-18024 형식 S8VS-18024-F | 0.9 이상 | 2.9A 이하 2.2A typ.*2 | 1.6A 이하 1.1A typ.*2 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-18024A 형식 S8VS-18024AP 형식 S8VS-18024A-F 형식 S8VS-18024AP-F 형식 S8VS-18024BE ●누적 가동 시간 타입 형식 S8VS-18024B 형식 S8VS-18024BP 형식 S8VS-18024BE-F 형식 S8VS-18024B-F 형식 S8VS-18024BP-F | |||||
| 출력 용량 | 종류 | 형식 | 역률 | 입력 전류(부하율 100% 시) | ||
| AC100V 시 | AC200V 시 | DC 입력 시 | ||||
| 240W | 표준 타입*1 | 형식 S8VS-24024 형식 S8VS-24024-F | 0.9 이상 | 3.8A 이하 2.9A typ.*2 | 2.0A 이하 1.5A typ.*2 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-24024A 형식 S8VS-24024AP 형식 S8VS-24024A-F 형식 S8VS-24024AP-F ●누적 가동 시간 타입 형식 S8VS-24024BE 형식 S8VS-24024B 형식 S8VS-24024BP 형식 S8VS-24024BE-F 형식 S8VS-24024B-F 형식 S8VS-24024BP-F | |||||
| 480W | 표준 타입*1 | 형식 S8VS-48024 형식 S8VS-48024-F | 0.95 이상 | 7.4A 이하 5.8A typ.*2 | 3.9A 이하 2.8A typ.*2 | *5 |
| 디스플레이 모니터 부착 타입 | ●교환 시기 알림 기능 타입 형식 S8VS-48024A 형식 S8VS-48024A-F ●누적 가동 시간 타입 형식 S8VS-48024B 형식 S8VS-48024B-F | |||||
*2 typ.는 Typical의 약자로, 대표적인 값을 나타냅니다.
*3 역률 개선 회로를 내장하지 않은 기종입니다. 역률 규정은 없습니다.
역률 개선 회로가 없는 기종은 일반적으로 0.4~0.6 정도입니다.
기술 데이터에 참고값을 게재하고 있습니다. 「3. 역률」을 참조하십시오.
(형식 S8VS 테크니컬 데이터 다운로드 )
*4 120W 이상의 기종은 고조파 전류 억제 회로(역률 개선 회로)를 내장하고 있어 90W 이하에 비해 역률이 높기 때문에, 120W 기종의 입력 전류는 90W보다 낮습니다.
*5 DC 입력 시 데이터는 없습니다.
DC 입력 시 입력 전류는 "출력 용량/효율/100" 값을 참고값으로 생각하십시오.
예: S8VS-12024A (용량: 120W, 효율: AC100V 시 83%, AC200V 시: 85%)
DC100V 입력 시 120/0.83=144.57W 144.57/100=1.445 약 1.45A입니다.
또한 효율은 형식, 입력 조건 등에 따라 다릅니다.
데이터 시트의 '정격/성능/기능'란에서 확인해 주십시오.
・카탈로그 게재 예 형식 S8VS 120W
