전원 공급 장치의 1차 측에 사용하는 퓨즈 선택 방법을 알려주세요.

등록일
2025. 12. 17.

전원 공급 장치의 1차 측에 사용하는 퓨즈 선택 방법을 알려주세요.



아래 표를 참조하십시오.
단, 형식 S8VK-T, 형식 S8VK-WA, 형식 S8VK-WB 시리즈에 대해서는 해당 FAQ를 참조하십시오.

AC100~240V 프리 입력 타입은 동일 출력 용량의 단일 정격 입력, 전환 입력 타입보다 돌입 전류 에너지가 커지므로 차단기와의 협조에 유의하십시오.
항목 퓨즈 회로 차단기(CB)
서킷 프로텍터(CP)　
정격 전압 전원 입력 전압을 만족하는 것
정격 전류 전원의 정격 전류를 만족하는 것
돌입 전류의 영향 전원 공급 장치의 돌입 전류(펄스 폭: 약 5msec)로 인해 용융 또는 트립되지 않아야 함
돌입 전류는 형식마다 다릅니다. 해당 FAQ를 참조하십시오.
돌입 전류가 흐르는 시간 폭은 5msec입니다.
따라서 용융 특성은 5msec 이하에서 돌입 전류가 충분히 흐를 수 있어야 합니다.
용단형 일반 용단형 또는 세미 타임 래그형 -

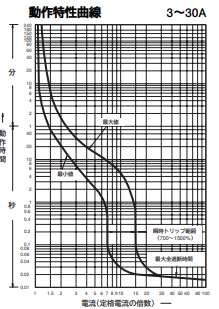

특성 용단 특성





　　　　　［브레이커 예시］
추천 제품
추천 제조사		 특별히 지정된 사항은 없습니다. 조건에 맞는 제품을 사용하십시오.
참고로, 당사에서는 퓨즈, 회로 차단기의 취급은 없습니다.

　　

〔참고〕내장 퓨즈에

관하여

　　내장 퓨즈는 내부 회로 고장 시 보호를 목적으로 합니다.

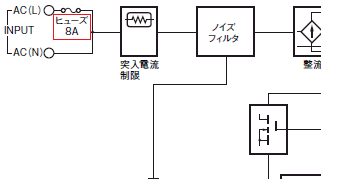

　　내장 퓨즈의 전류 용량은 카탈로그 기재 블록도를 참조하십시오.

　　●게재 예: 형식 S8FS-G100□□□8A의 퓨즈가 장착되어 있습니다.

　　　　　

또한 안전 규격에 따라 퓨즈 설치에 대해서는 "비접지상(L측)에 설치할 것", "접지상(N측)에는 설치해서는 안 됨"이라는 요구 사항이 있으므로, 전원 공급 장치 내부의 퓨즈는 L 단자 측에 있습니다.

전원 공급 장치 입력 단자에 표기된 "L"과 "N" 에 대해서는 해당 FAQ를 참조해 주십시오.
