전원 공급 장치를 사용할 때 접지가 필요합니까?
- 등록일
- 2025. 12. 17.
전원 공급 장치를 사용할 때 접지가 필요합니까?
・1차측, 2차측: 접지는 필수 사항이 아닙니다.
・PE(보호 접지) 단자: 감전 방지를 위해 접지하여 사용하십시오.
예: S8FS-G015□□, S8FS-G030□□, S8FS-G050□□

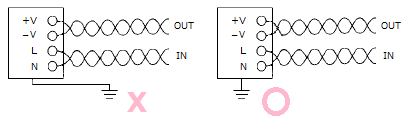

또한 접지선은 굵고 짧게 배선하십시오.
(접지용 배선이 길면 전원 내장 노이즈 필터의 감쇠 효과가 작아지기 때문입니다.)
(접지용 배선이 길면 전원 내장 노이즈 필터의 감쇠 효과가 작아지기 때문입니다.)
■ 규격 대응에 관하여 (PELV)
아래 기종은 PELV(EN/IEC 60204-1)에 준거합니다.
EN/IEC60204-1의 PELV 전원 대응 시에는 출력(2차측)의 마이너스 측(-V) 또는 플러스 측(+V) 중 하나를 접지하십시오.
| 시리즈 | 출력 | 형식 | |||
| 용량 | 전압 | ||||
| S8VK-WA | 240W 480W 960W | DC24V DC24V DC24V | S8VK-WA24024 S8VK-WA48024 S8VK-WA96024 | ||
| S8VK-WB | 240W | DC24V DC48V | S8VK-WB24024 S8VK-WB24048 | ||
| 480W | DC24V DC48V | S8VK-WB48024 S8VK-WB48048 | |||
| 960W | DC24V DC48V | S8VK-WB96024 S8VK-WB96048 | |||
| S8VK-X | 디스플레이 모니터 포함 | 90W 120W 240W 480W | DC24V DC24V DC24V DC24V | S8VK-X09024A-EIP S8VK-X12024A-EIP S8VK-X24024A-EIP S8VK-X48024A-EIP | |
| S8VK-X | 디스플레이 모니터 없음 | 30W 60W 60W 90W 120W 240W 480W | DC5V DC12V DC24V DC24V DC24V DC24V DC24V | S8VK-X03005-EIP S8VK-X06012-EIP S8VK-X06024-EIP S8VK-X09024-EIP S8VK-X12024-EIP S8VK-X24024-EIP S8VK-X48024-EIP | |
| S8VK-S | 30W 60W 120W 240W 480W | DC24V DC24V DC24V DC24V DC24V | S8VK-S03024 S8VK-S06024 S8VK-S12024 S8VK-S24024 S8VK-S48024 | ||
| 시리즈 | 종류 | 출력 | 형식 | ||
| 용량 | 전압 | 직장착 | DIN 레일 장착 | ||
| S8FS-G | 나사 단자 타입 | 15W | DC5V DC12V DC15V DC24V | S8FS-G01505C S8FS-G01512C S8FS-G01515C S8FS-G01524C | S8FS-G01505CD S8FS-G01512CD S8FS-G01515CD S8FS-G01524CD |
| 30W | DC5V DC12V DC15V DC24V | S8FS-G03005C S8FS-G03012C S8FS-G03015C S8FS-G03024C | S8FS-G03005CD S8FS-G03012CD S8FS-G03015CD S8FS-G03024CD | ||
| 50W | DC5V DC12V DC15V DC24V | S8FS-G05005C S8FS-G05012C S8FS-G05015C S8FS-G05024C | S8FS-G05005CD S8FS-G05012CD S8FS-G05015CD S8FS-G05024CD | ||
| 100W | DC5V DC12V DC15V DC24V | S8FS-G10005C S8FS-G10012C S8FS-G10015C S8FS-G10024C | S8FS-G10005CD S8FS-G10012CD S8FS-G10015CD S8FS-G10024CD | ||
| 시리즈 | 종류 | 출력 | 형식 | ||
| 용량 | 전압 | 직장착 | DIN 레일 장착 | ||
| S8FS-G | 나사 단자 타입 | 150W | DC5V DC12V DC15V DC24V DC48V | S8FS-G15005C S8FS-G15012C S8FS-G15015C S8FS-G15024C S8FS-G15048C | S8FS-G15005CD S8FS-G15012CD S8FS-G15015CD S8FS-G15024CD S8FS-G15048CD |
| 300W | DC12V DC15V DC24V DC48V | S8FS-G30012C S8FS-G30015C S8FS-G30024C S8FS-G30048C | S8FS-G30012CD S8FS-G30015CD S8FS-G30024CD S8FS-G30048CD | ||
| 600W | DC12V DC15V DC24V DC48V | S8FS-G60012C S8FS-G60015C S8FS-G60024C S8FS-G60048C | S8FS-G60012CD S8FS-G60015CD S8FS-G60024CD S8FS-G60048CD | ||
| 나사 단자 타입(출력 유지 시간 연장 타입) | 300W | DC24V | S8FS-G30024C-H | S8FS-G30024CD-H | |
| 600W | DC24V | S8FS-G60024C-H | S8FS-G60024CD-H | ||
| 커넥터 타입 | 15W 30W 50W 100W 150W | DC24V DC24V DC24V DC24V DC24V | S8FS-G01524CE S8FS-G03024CE S8FS-G05024CE S8FS-G10024CE S8FS-G15024CE | － | |
| 시리즈 | 종류 | 출력 | 형식 | ||
| 용량 | 전압 | ||||
| S8VK-G | 15W | DC5V DC12V DC24V | S8VK-G01505 S8VK-G01512 S8VK-G01524 | ||
| 30W | DC5V DC12V DC24V | S8VK-G03005 S8VK-G03012 S8VK-G03024 | |||
| 60W | DC12V DC24V | S8VK-G06012 S8VK-G06024 | |||
| 120W | DC24V | S8VK-G12024 | |||
| 240W | DC24V DC48V | S8VK-G24024 S8VK-G24048 | |||
| 480W | DC24V DC48V | S8VK-G48024 S8VK-G48048 | |||
