E3Z-T에 사용하는 장착 브래킷의 형식과 필요한 수량을 알려주세요.
- 등록일
- 2025. 12. 17.
E3Z-T에 사용하는 장착 브래킷의 형식과 필요한 수량을 알려주세요.
설치용 금속 부품의 형식은 (표 1)을 참조하십시오.
일부 커넥터 타입과는 조합할 수 없는 것이 있습니다.
또한, 아래의 장착 금속 부품은 형식 E3Z-T□에는 사용할 수 없습니다.
형 E39-L31, 형 E39-L40, 형 E39-L41, 형 E39-L42, 형 E39-L51, 형 E39-L53, 형 E39-L54V, 형 E39-L83, 형 E39-L85, 형 E39-L86,형 E39-L87, 형 E39-L94, 형 E39-L96, 형 E39-L102 , 형 E39-L103, 형 E39-L116, 형 E39-L117, 형 E39-L119, 형 E39-L120, 형 E39-L127-T□,형 E39-L143, 형 E39-L148, 형 E39-L149, 형 E39-L16□, 형 E39-L18□, 형 E39-L19□
(표1) 형 E3Z-T□ 설치 금속 부품과의 조합 가능 여부
・설치 금속 부재의 재질은 스테인리스 (SUS304)입니다.
・설치 금구의 구체적인 치수는 카탈로그에서 확인해 주십시오.
・설치 금구는 모두 주문 수량 "1"당 1개가 포함됩니다. 투광기용과 수광기용으로 2개가 필요합니다.
부속품 (나사 등)의 수량은 장착 금속 1개당 수량입니다.
・센서 어댑터의 상세 내용은 (표 2)를 참조하십시오.
| 장착 금구 | 형 E3Z-T?? | |||
| 형식/외관 | 부속품 | 코드 인출 타입 형 E3Z-T61 2M 형 E3Z-T81 2M 형 E3Z-T61A 2M 형 E3Z-T81A 2M 형 E3Z-T61K 2M 형 E3Z-T81K 2M 형 E3Z-T62 2M 형 E3Z-T82 2M 형 E3Z-T81A 2M | 커넥터 중계 타입 형 E3Z-T61-M1J 0.3M 형 E3Z-T81-M1J 0.3M 형 E3Z-T61A-M1J 0.3M 형 E3Z-T81A-M1J 0.3M 형 E3Z-T62-M1J 0.3M 형 E3Z-T61-M1TJ 0.3M 형 E3Z-T81-M1TJ 0.3M 형 E3Z-T61-M1TJ 0.3M 형 E3Z-T81-M1TJ 0.3M 형 E3Z-T61K-M3J 0.3M 형 E3Z-T81K-M3J 0.3M | 커넥터 타입 형 E3Z-T66 형 E3Z-T86 형 E3Z-T66A 형 E3Z-T86A 형 E3Z-T67 형 E3Z-T87 |
| 가로형 장착 금속 부품 형 E39-L43 | +－나사 M3×8 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | ○ | ｘ |
| 후면 장착 브래킷 형 E39-L44 | +－나사 M3×8 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | ○ | ｘ |
| 보호 커버 금속 부품 형 E39-L98 | +－나사 M3×12 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | 〇 | ｘ |
| 부착 금속 부품 형 E39-L104 | +－나사 M3×8 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | 〇 | △ 센서 바로 아래에 장착면이 있는 경우 사용할 수 없습니다. |
| 설치 금구 | 형 E3Z-T?? | |||
| 형식/외관 | 부속품 | 코드 인출 타입 | 커넥터 중계 타입 | 커넥터 타입 |
| 가로형 보호 커버 금속 부품 형 E39-L142 | +－나사 M3×8 (스프링 와셔, 평 와셔 포함) 2개 | ○ | ○ | ｘ |
| 소형 보호 커버 금속 부품 형 E39-L144 | +－나사 M3×12 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | 〇 | ｘ |
| 부착 금속 부품 형 E39-L153 | +－나사 M3×8 (스프링 와셔, 평 와셔 포함) 2개 | 〇 | 〇 | △ 센서 바로 아래에 장착면이 있는 경우에는 사용할 수 없습니다. |
| 센서 어댑터 형 E39-L93FH 형 E39-L93FV 형 E39-L93H 형 E39-L93V 형 E39-L93XY 형 E39-L150 형 E39-L151 | (표 2)를 참조하십시오. | 〇 | ○ | ○ |
(표2) 센서 어저스터
| 형식/외관 | 사용 방법, 부속품 등 | ||||||||||||||||||||

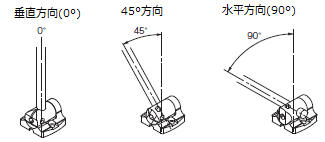

| 센서 어댑터 수평 설치 플렉시블 타입 형 E39-L93FH 센서 어댑터 수직 장착 플렉시블 타입 형 E39-L93FV | ・눈금 표시가 있습니다. ・높이: 약 200㎜ ・파이프 방향을 45° 단위로 조절 가능합니다. ・부속품
| ||||||||||||||||||||
| 센서 어댑터 수평 설치 고정 타입 형 E39-L93H 센서 어저스터 수직 장착 고정 타입 형 E39-L93V | ・눈금 표시가 있습니다. ・높이: 약 200㎜ ・부속품은 형 E39-L93FH, 형 E39-L93FV와 동일합니다. | ||||||||||||||||||||
| 센서 어댑터 XY 조인트 부착 샤프트 형 E39-L93XY | ・형 E39-L93FH, 형 E39-L93FV, 형 E39-L93H, 형 E39-L93V 중 하나에 추가하여 사용하십시오. ・부속품
| ||||||||||||||||||||
| 형식/외관 | 사용 방법, 부속품 등 | ||||||||||||||||||||
| 센서 조정기 형 E39-L150 형 E39-L151 | ・높이 형 E39-L150 약 100㎜ 형 E39-L151 약 200㎜ ・부속품
|
