전원 공급 장치의 출력 전압이 낮아지고 출력이 불안정해집니다. 대책을 알려주세요.

■확인 사항
입력 전압을 인가하고 부하를 연결하지 않은 상태에서 출력 단자에 테스터 등을 연결하여 출력 전압을 확인하십시오.
부하를 연결하지 않은 상태에서 정상적으로 전압이 출력되는 경우 전원 공급 장치는 정상입니다.

■가능한 원인과 대책
(표 1)을 참조하십시오.


(표1)　가능한 원인과 대책

시기	현상	원인	대책
초기 회 통 전 시	출력 상승이 느림.	(전원 부하에 용성 부하(콘덴서)를 연결한 경우) 부하 측 돌입 전류로 인해 상승 시 과전류 보호가 작동하고 있습니다.	돌입 전류를 고려한 용량 선정을 검토하십시오.
사용 사용 시	출력이 저하되고 있다.	내부 부품이 수명이 다했습니다.	교체를 검토해 주십시오. 전원 내부에는 전해 콘덴서가 장착되어 있으며, 이는 주변 온도와 부하율에 따라 수명이 결정됩니다. 구조적 수명은 주변 환경(진동·충격)에 따라 달라집니다. 동시기에 구입한 전원 장치와 함께 교체해 주시기 바랍니다. 대부분의 기종의 기대 수명은 8년 또는 10년 이상입니다. (조건이 지정되어 있습니다.)
	출력 전압이 불안정해집니다.	부하가 전원 공급 장치의 출력 용량을 초과하고 있습니다(정상 시), 과전류 보호가 작동 중입니다.	출력 용량을 크게 하십시오. (표 2)를 참조하십시오. 연결하는 부하의 용량에 맞는 용량 선정을 해 주십시오.
		(과전류 보호 기능이 간헐적으로 작동하는 기종) 부하의 돌입 전류로 인해 과전류 보호가 작동하고 있습니다. (정상 시 용량 이내)	과전류 보호 특성이 역 L자형인 기종을 사용하십시오. 또한 과전류 보호 기능의 작동은 기종에 따라 다릅니다. 과전류 보호 기능의 작동(하강 특성) 을 확인하십시오.
			돌입 전류를 고려한 용량 선정 을 검토하십시오.
		부하 변동에 의해 과전류 보호가 작동하고 있습니다.	출력 용량을 크게 하십시오. (표 2)를 참조하십시오. 부하 변동을 고려하여 정격 출력 전류를 초과하지 않도록 전원 용량을 선정하십시오.
		입력 전압 저하로 인해 부하 전류가 충분히 공급되지 않아 과전류 보호가 작동하고 있습니다.	입력 전압은 허용 범위 내에서 사용하십시오.
		단자의 조임이 느슨해졌습니다.	단자를 규정 토크로 재조여 주십시오.
	부하에 인가되는 전압이 낮습니다. (전원 공급 장치의 출력 단자부에서는 정상)	부하선이 가늘거나 길어서 전압 강하가 발생하고 있습니다.	부하선은 정격 출력 전류에 맞는 선경을 사용하십시오. 전압 강하를 고려하여 입력·출력 배선은 전압 강하를 극히 작게 하기 위해 가능한 한 굵고 짧게 배선하는 것을 권장합니다.
			출력 전압을 가변할 수 있는 기종을 사용하십시오. 출력 전압의 가변 범위는 기종에 따라 다릅니다. 이 FAQ 를 참조하십시오.
			리모트 센싱 기능이 있는 기종을 사용하십시오. 보정 범위는 정격의 ±10%입니다.

(표 2)　출력 용량을 크게 하는 방법
여러 부하를 연결한 경우 (1)(2)(3) 중 하나, 하나의 부하로 사용하는 경우 (2)(3) 중 하나의 대책을 검토하십시오.

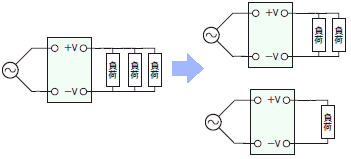

(1)	전원 공급 장치를 추가하여 부하를 분할하여 2대로 사용합니다.

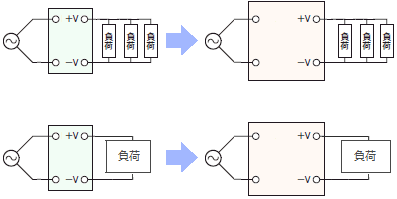

(2)	출력 용량이 큰 전원 공급 장치로 교체한다.

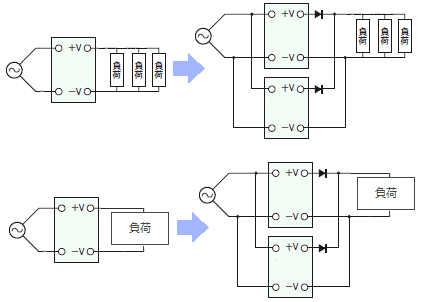

(3)	1대를 추가하여 병렬 운전으로 용량을 늘린다. 병렬 운전 불가 기종도 있으니 주의하시기 바랍니다. 병렬 운전 가능한 기종 및 연결 방법에 대해서는 해당 FAQ를 참조하십시오.

또한, S8VK-X 시리즈의 경우 소프트웨어 「Power Supply Monitoring Tool」을 사용하여 용량 변경 시뮬레이션을 수행할 수 있습니다.
(단, DC5V 출력, DC12V 출력 타입은 대상에서 제외됩니다.)
현재값과 시뮬레이션 값을 그래프로 표시하여 나란히 비교할 수 있습니다.
자세한 내용은 「Power Supply Monitoring Tool 운영 매뉴얼」을 참조하십시오.
소프트웨어 및 운영 매뉴얼은 S8VK- X 제품 정보 페이지에서 다운로드할 수 있습니다.
