E3Z-LS의 표시등 의미를 알려주세요.

형 E3Z-LS에는 동작 표시등(주황색), 안정 표시등(녹색) 두 개의 표시등이 있습니다.
동작은 BGS/FGS 모드, L-ON(입광 시 ON)/D-ON(차광 시 ON) 설정에 따라 다릅니다.
사용 시에는 안정 표시등( 녹색 )이 점등된 상태로 사용하십시오.

●안정 표시등(녹색)에 관하여
형 E3Z-LS는 2분할 포토다이오드를 사용한 검출 방식입니다.
센서에 가까운 쪽(N측(Near))의 수광량과 먼 쪽(F측(Far))의 수광량 차이를 연산하여 검출 물체의 위치를 판별합니다.
설정 거리 위치에 워크가 있을 경우, N측과 F측의 각각의 수광량은 동일합니다.
설정 거리보다 센서에 가까운 위치에 워크가 있을 경우, N측의 수광량이 증가하고 F측의 수광량이 감소합니다.
N측과 F측의 수광량 차이가 일정 이상이 되면 안정 상태로 판단합니다.
멀어지는 경우에는 F측의 수광량이 증가하고, N측의 수광량이 감소합니다.
가까운 경우와 마찬가지로 차이가 일정 이상이 되면 안정 상태로 판단합니다.

●동작 표시등(주황색)에 관하여
센서 출력이 ON될 때 점등합니다.


●작동 표시등 위치
　

●작동

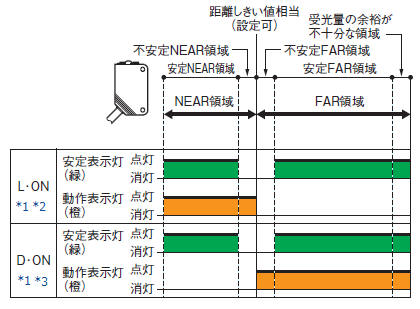

■BGS 모드
・VERY FAR 영역은 없습니다.
　　　
*1 동작 모드(입광 시 ON/차광 시 ON) 전환은 동작 전환 스위치로 설정합니다.
*2 동작 전환 스위치가 L 측으로 설정된 상태입니다.
*3 동작 전환 스위치가 D 측으로 설정된 상태입니다.

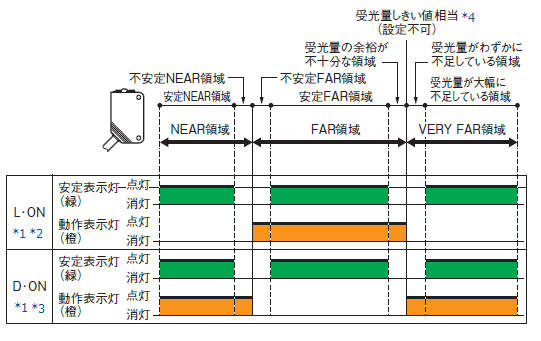

■FGS 모드
　　
*1 동작 모드(입광 시 ON/차광 시 ON) 전환은 동작 전환 스위치로 설정합니다.
*2 동작 전환 스위치가 L 측으로 설정된 상태입니다.
*3 동작 전환 스위치가 D 측으로 설정된 상태입니다.
*4 수광량 임계값은 고정되어 있으므로 설정을 변경할 수 없습니다. 또한 수광량 임계값에 해당하는 거리는 검출 대상물 표면의 색상 및 광택 정도에 따라 달라집니다.

●대상 형식　거리 설정형　형 E3Z-LS　
・검출 거리(검출 영역) 은 BGS 사용 시/FGS 사용 시에 따라 다릅니다.
