E3Z-R을 3대 이상 나란히 사용하고 싶습니다. 설치 간격을 알려주세요.

E3Z-R을 3대 이상 나란히 사용하고 싶습니다. 설치 간격을 알려주세요.

형 E3Z-R에는 상호 간섭 방지 기능이 있어 2대까지는 밀착 설치가 가능합니다.
3번째 장치의 설치 피치는 카탈로그에 기재된 '평행 이동 특성' 그래프를 참조하여 사용하시는 검출 거리, 반사판 사용 시 빛의 확산 정도를 확인하십시오.
설치 간격은 빛 확산 범위의 약 1.5배 정도로 설정하십시오.

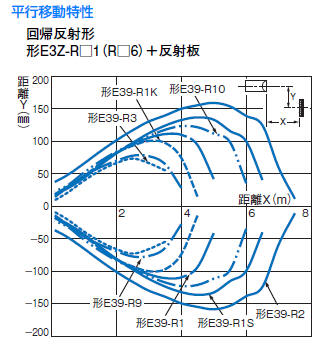

■ 카탈로그 기재 평행 이동 특성 그래프　
여러 반사판이 게재되어 있습니다. 사용하시는 반사판을 확인해 주십시오.

　

■예시
〔사용 조건〕
・센서 형식: 형 E3Z-R61
・반사판: 형 E39-R1
・검출 거리: 2m
・3대를 나란히 사용한다.

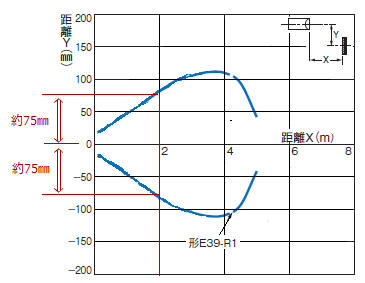

〔확인 방법〕
・평행 이동 특성 그래프를 확인합니다.
　　　　　
・반사판 형 E39-R1 사용 시, 검출 거리 2m의 경우 빛의 확산 범위는 약 75㎜입니다.
　　　

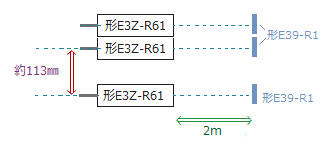

〔설치 피치〕
・상호 간섭 방지 기능으로 인해 2대까지는 밀착 설치가 가능합니다.
・2대째와 3대째의 설치 피치는 75㎜ x 1.5 = 112.5㎜(약 113㎜)입니다.
　　　　

■대상 형식　 회귀 반사형　형 E3Z-R　

종류	검출 거리	연결 방식	출력 사양	형식
표 준 타 이 프	4m 〔100㎜〕 *1	코드 인출 타입 (2m)	NPN	형 E3Z-R61 2M 형 E3Z-R61-1 2M *2 형 E3Z-R61H 2M *4 형 E3Z-R61H-1 0.5M *2 *4 형 E3Z-R61-3 2M *5 형 E3Z-R61-C 2M *6
			PNP	형 E3Z-R81 2M 형 E3Z-R81-3 2M *5
		M12 표준 커넥터 중계 타입(0.3m)	NPN	형 E3Z-R61-M1J 0.3M 형 E3Z-R61-M1J-1 0.3M *3
			PNP	형 E3Z-R81-M1J 0.3M 형 E3Z-R81-M1J-1 0.3M *3
종류	검출 거리	연결 방식	출력 사양	형식
표 준 타 이 프	4m 〔100㎜〕 *1	M12 스마트 클릭 커넥터 중계 타입(0.3m)	NPN	형 E3Z-R61-M1TJ 0.3M 형 E3Z-R61-M1TJ-1 0.3M*3
			PNP	형 E3Z-R81-M1TJ 0.3M 형 E3Z-R81-M1TJ-1 0.3M *3
		M8 표준 커넥터 중계 타입(0.3m)	NPN	형 E3Z-R61-M3J 0.3M
			PNP	형 E3Z-R81-M3J 0.3M
		M8 표준 커넥터 유형	NPN	형 E3Z-R66
			PNP	형 E3Z-R86
종류	검출 거리	연결 방식	출력 사양	형식
방 방유 타 이 프	4m 〔100㎜〕 *1	코드 인출 타입 (2m)	NPN	형 E3Z-R61K 2M
			PNP	형 E3Z-R81K 2M
		M12 표준 커넥터 중계 타입(0.3m)	NPN	형 E3Z-R61K-M1J 0.3M
		M8 표준 커넥터 중계 타입(0.3m)	NPN	형 E3Z-R61K-M3J 0.3M
			PNP	형 E3Z-R81K-M3J 0.3M

*1 검출 거리는 형 E39-R1S 사용 시의 거리입니다.
또한 센서와 반사판의 거리는 〔　〕 안의 수치 이상으로 설정하십시오.
*2 커넥터가 부착되어 있습니다. 코드 선단에 커넥터가 있습니다.
커넥터의 단자 번호는 1: 0V(파란색), 2: 출력(검정색), 3: Vcc(갈색)입니다.
*3 밟힘 등으로 인한 코드 단선을 방지하기 위해 코드에 φ10㎜ 나일론 튜브가 부착되어 있습니다.
*4 동작 전환을 배선으로 수행하는 타입입니다. 분홍색 선을 +(갈색)에 연결하면 입광 시 ON, 0V(파란색)에 연결하면 차광 시 ON입니다.
*5 MSR 기능이 없는 타입입니다.
*6 반사판 형 E39-R3이 부속되어 있습니다.
