확산 반사형 E3Z의 동작 영역 특성 그래프를 읽는 방법을 알려주세요.

동작 영역 특성 그래프는 X축(가로축)이 검출 거리, Y축(세로축)이 빛이 퍼지는 거리를 나타냅니다.
세로축의 0㎜ 위치에 센서 렌즈면의 중앙이 있다고 생각하십시오.

또한, 동작 영역 특성 그래프는 그래프 좌상단에 기재된 표준 검출 물체의 경우 값입니다.
검출 물체가 표준 검출 물체보다 작거나 검은색인 경우, 반사되는 빛의 양이 적어지기 때문에 동작 영역 내에서도 검출되지 않을 수 있습니다.
또한 동작 영역 내에 벽 등의 배경이 있는 경우 배경을 감지할 가능성이 있습니다.

실기에서의 테스트를 권장합니다. 관련 정보의 테스트기 대여를 참조하십시오.

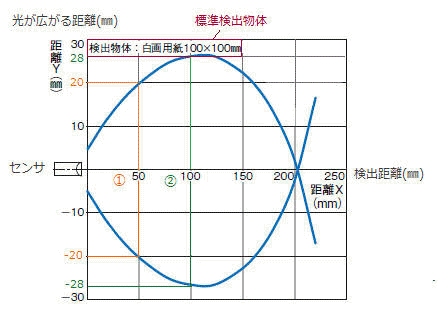

■ 동작 특성 그래프 읽는 방법 예: 형 E3Z-D61의 경우
　　① 검출 거리 50㎜ 시: 빛의 확산 *1은 약 20㎜.
　　② 검출 거리 100㎜ 시: 광 확산 *1 약 28㎜.
　　*1 센서 렌즈면 중앙으로부터의 광 확산입니다.
　
　　


■형 E3Z-D□, 형 E3Z-L□ 동작 영역 특성 그래프

대상 기종	형식	동작 영역 특성 그래프	표준 검출 물체/예
(표1)	광시야 유형 형 E3Z-D□1 형 E3Z-D□6		표준 검출 물체 　백화지 100x100㎜ 광 확산 *1 　검출 거리 50㎜ 시: 약 20㎜ 　검출 거리 100㎜ 시: 약 28㎜
(표 2)	형 E3Z-D□2 형 E3Z-D□7		표준 검출 물체 　백화용지 300x300㎜ 광 확산 *1 　검출 거리 0.5m 시: 약 20㎜ 　검출 거리 1m 시: 약 10㎜
(표3)	세 빔 타입 형 E3Z-L?1 형 E3Z-L?6		표준 검출 물체 　백화지 100x100㎜ 빛의 확산 *1 　검출 거리 50㎜ 시: 약 1㎜ 　검출 거리 100㎜ 시: 약 1㎜
