감도 조정 유닛 형 E39-E10의 사용법을 알려주세요.
- 등록일
- 2025. 12. 17.
감도 조정 유닛 형 E39-E10의 사용법을 알려주세요.
감도 조정 유닛 형 E39-E10은 형 E3T-ST1□, 형 E3T-ST3□ 시리즈와 조합하여 사용합니다.
(대상 센서는 (표1)에서 확인하십시오.)
사용 방법은 아래 표를 참조하십시오.
■ 형 E39-E10 사용 방법
*1 형식별 의 동작은 (표1)에서도 확인할 수 있습니다.
●참고 데이터

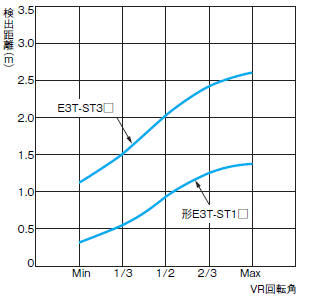

감도 조정 유닛 거리 특성(광축 조정 완료 시)
형 E3T-ST1□와 감도 조정 유닛 형 E39-E10
형 E3T-ST3□와 감도 조정 유닛 형 E39-E10
(표1) 감도 조정 유닛 형 E39-E10 사용 가능 기종
・광원은 모두 적색광입니다.
(대상 센서는 (표1)에서 확인하십시오.)
사용 방법은 아래 표를 참조하십시오.
■ 형 E39-E10 사용 방법
【주의사항】
워크에 의한 광량 감쇠율이 40% 이하인 경우, 입광 시 또는 차광 시 안정 표시등이 점등되지 않습니다.
반투명 워크를 검출하는 경우 등 광량 변화가 적은 경우에는 사전에 테스트를 실시하십시오. 테스트기 대여에 대해서는 해당 FAQ를 참조하십시오.
워크에 의한 광량 감쇠율이 40% 이하인 경우, 입광 시 또는 차광 시 안정 표시등이 점등되지 않습니다.
반투명 워크를 검출하는 경우 등 광량 변화가 적은 경우에는 사전에 테스트를 실시하십시오. 테스트기 대여에 대해서는 해당 FAQ를 참조하십시오.
| 절차 | 사용 방법 | ||||||||||||
| 1 | 수광기에 장착합니다. 센서 본체 정면에서 장착하십시오. 형 E39-E10의 장착 구멍과 센서 본체의 장착 구멍을 맞춘 후 나사로 함께 고정합니다. 장착 시 | ||||||||||||
| 2 | 감도 조정 유닛의 조정 다이얼을 Max로 설정합니다. (출하 시 Max로 설정되어 있습니다.) | ||||||||||||
| 3 | 조정 유닛을 장착한 상태에서 광축 조정을 수행하고 센서를 고정합니다. | ||||||||||||
| 4 | 워크를 투·수광기 사이에 세팅합니다. 표시등의 상태를 확인하면서 조정 다이얼을 최소(Min) 방향(반시계 방향)으로 서서히 회전시킵니다.
| ||||||||||||
| 5 | 워크를 제거합니다. 이때 아래 상태라면 조정은 완료됩니다.
|
●참고 데이터
감도 조정 유닛 거리 특성(광축 조정 완료 시)
형 E3T-ST1□와 감도 조정 유닛 형 E39-E10
형 E3T-ST3□와 감도 조정 유닛 형 E39-E10
(표1) 감도 조정 유닛 형 E39-E10 사용 가능 기종
・광원은 모두 적색광입니다.
| 검출 거리 | 동작 | 출력 | 연결 방식 | 형식 |
| 1m | 입 입 시 ON | NPN | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST11 2M 투광기 형 E3T-ST11-L 2M 수광기 형 E3T-ST11-D 2M |
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST11R 2M 투광기 형 E3T-ST11-L 2M 수광기 형 E3T-ST11-D 2M | |||
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST11-M1TJ 0.3M 투광기 형 E3T-ST11-L-M1TJ 0.3M 수광기 형 E3T-ST11-D-M1TJ 0.3M | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST11-M3J 0.3M 투광기 *2 수광기*2 | |||
| M8(3핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST11-M5J 0.3M 투광기 *2 수광기 *2 | |||
| 검출 거리 | 동작 | 출력 | 연결 방식 | 형식 |
| 1m | 차폐 광 시 ON | NPN | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST12 2M 투광기 형 E3T-ST12-L 2M 수광기 형 E3T-ST12-D 2M |
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST12R 2M 투광기 형 E3T-ST12R-L 2M 수광기 형 E3T-ST12R-D 2M | |||
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST12-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST12-M3J 0.3M 투광기 *2 수광기 *2 | |||
| 검출 거리 | 동작 | 출력 | 연결 방식 | 형식 |
| 1m | 입 입 시 ON | PNP | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST13 2M 투광기 형 E3T-ST13-L 2M 수광기 형 E3T-ST13-D 2M |
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST13R 2M 투광기 형 E3T-ST13R-L 2M 수광기 형 E3T-ST13R-D 2M | |||
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST13-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST13-M3J 0.3M 투광기 *2 수광기 *2 | |||
| M8(3핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST13-M5J 0.3M 투광기 *2 수광기 *2 | |||
| 검출 거리 | 동작 | 출력 | 연결 방식 | 형식 |
| 1m | 차폐 광 시 ON | PNP | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST14 2M 투광기 형 E3T-ST14-L 2M 수광기 형 E3T-ST14-D 2M |
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST14R 2M 투광기 형 E3T-ST14R-L 2M 수광기 형 E3T-ST14R-D 2M | |||
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST14-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST14-M3J 0.3M 투광기 *2 수광기 *2 | |||
| M8(3핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST14-M5J 0.3M 투광기 *2 수광기 *2 | |||
| 검출 거리 | 동작 | 출력 | 연결 방식 | 형식 |
| 2m | 입 입 시 ON | NPN | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST31 2M 투광기 형 E3T-ST31-L 2M 수광기 형 E3T-ST31-D 2M |
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST31-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST31-M3J 0.3M 투광기 *2 수광기 *2 | |||
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST31R 2M 투광기 형 E3T-ST31R-L 2M 수광기 형 E3T-ST31R-D 2M | |||
| 검출 거리 | 작동 | 출력 | 연결 방식 | 형식 |
| 2m | 차폐 광 시 ON | NPN | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST32 2M 투광기 형 E3T-ST32-L 2M 수광기 형 E3T-ST32-D 2M |
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST32-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| M8(4핀) 표준 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST32-M3J 0.3M 투광기 *2 수광기 *2 | |||
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST32R 2M 투광기 형 E3T-ST32R-L 2M 수광기 형 E3T-ST32R-D 2M | |||
| 검출 거리 | 작동 | 출력 | 연결 방식 | 형식 |
| 2m | 입 입 시 ON | PNP | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST33 2M 투광기 형 E3T-ST33-L 2M 수광기 형 E3T-ST33-D 2M |
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST33-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST33R 2M 투광기 형 E3T-ST33R-L 2M 수광기 형 E3T-ST33R-D 2M | |||
| 검출 거리 | 작동 | 출력 | 연결 방식 | 형식 |
| 2m | 차폐 광 시 ON | PNP | 코드 인출 타입 (2m/표준 코드) | 형 E3T-ST34 2M 투광기 형 E3T-ST34-L 2M 수광기 형 E3T-ST34-D 2M |
| M12 스마트 클릭 커넥터 중계 타입 (0.3m/표준 코드) | 형 E3T-ST34-M1TJ 0.3M 투광기 *2 수광기 *2 | |||
| 코드 인출 타입 (2m/로봇(내굴곡) 코드) | 형 E3T-ST34R 2M 투광기 형 E3T-ST34R-L 2M 수광기 형 E3T-ST34R-D 2M |
*2투광기만, 수광기만 형태는 없습니다. 투광기만, 수광기만 별도 조달은 불가능합니다
.
