CS1W-CIF31을 사용 중이지만 PC와 PLC를 연결할 수 없습니다. 가능한 원인과 대책을 알려주세요.

PC(컴퓨터)와 PLC를 연결할 수 없는 요인으로는 다음과 같은 것들이 있습니다.

1) PC-PLC 간 케이블이 올바르게 연결되지 않았음.
2) CS1W-CIF31 또는 PC, PLC의 하드웨어 고장.
3) PC 드라이버 설치 또는 도구 설정이 정상적으로 수행되지 않았습니다.

이 FAQ에서는 3) PC 원인에 대해 가능한 원인을 두 가지 소개합니다.

① CS1W-CIF31 드라이버가 설치되어 있는지 확인하십시오.

드라이버가 올바르게 인식되었는지는 Windows의 장치 관리자에서 확인할 수 있습니다.

[장치 관리자]를 열려면 [시작] 버튼, [제어판], [시스템 및 보안]을 차례로 클릭한 후 [시스템] 아래의 [장치 관리자]를 클릭합니다.
Windows 10에서는 Windows 버튼을 마우스 오른쪽 버튼으로 클릭한 후 메뉴 목록에서 [장치 관리자]를 클릭합니다.

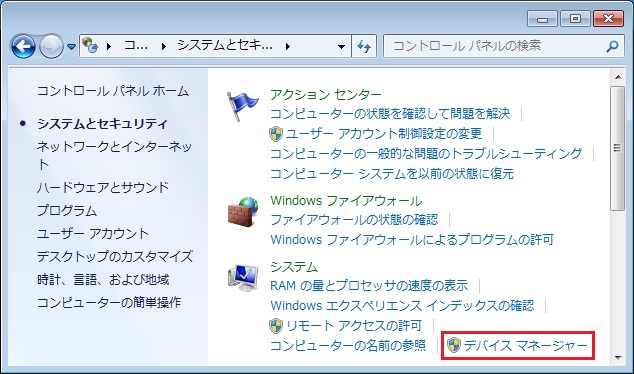

(Windows 7 화면)

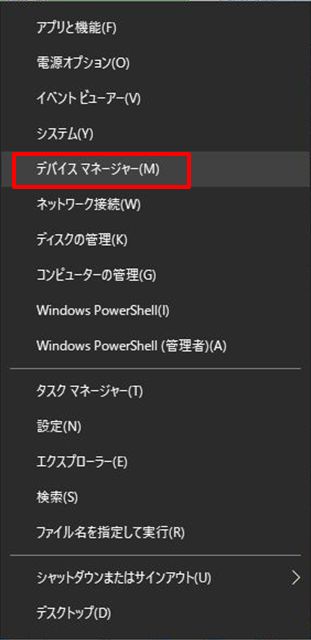

(Windows 10 화면)



포트(COM 및 LPT)에 "OMRON CS1W-CIF3* USB Serial Port", 범용 직렬 버스 컨트롤러에 "OMRON USB HS Serial Converter"가 모두 인식되면 정상적으로 설치된 것입니다.

드라이버 설치는 자동이 아닌 수동으로 설치해야 합니다.
둘 중 하나라도 인식되지 않는 경우 드라이버를 재설치하십시오.
설치 방법은 아래 링크의 관련 FAQ를 참조하십시오.

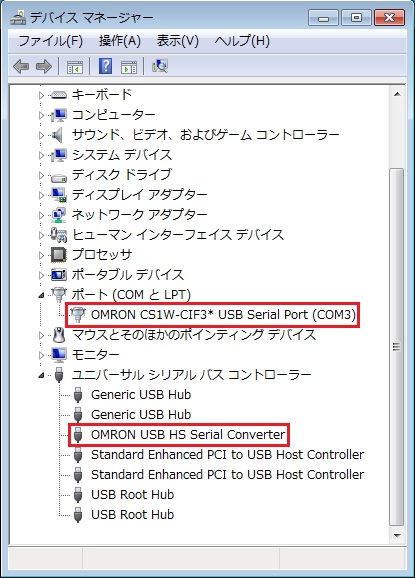

(Windows 7 화면)

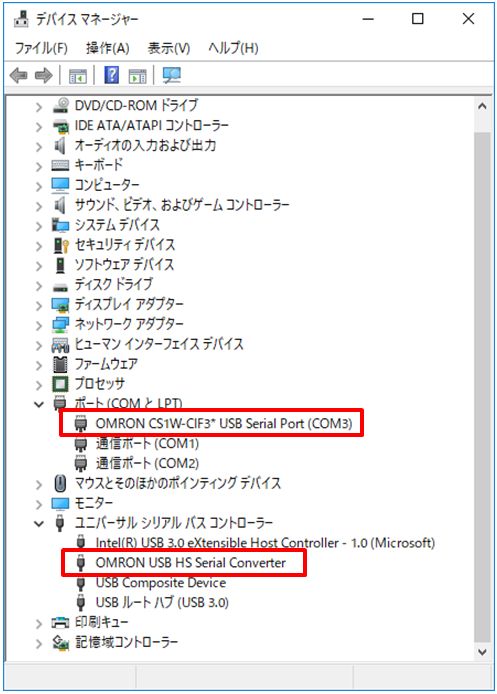

(Windows 10 화면)

② CX-Programmer의 포트 번호가 올바른지 확인해 주세요.

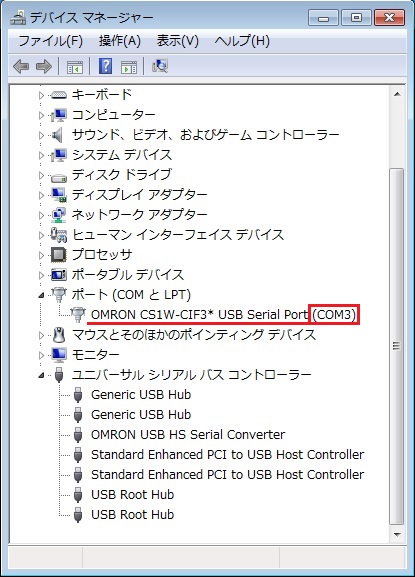

장치 관리자에서 CS1W-CIF31이 할당된 포트를 확인합니다.
(아래 화면에서는 COM3에 할당되어 있습니다)

(Windows 7 화면)

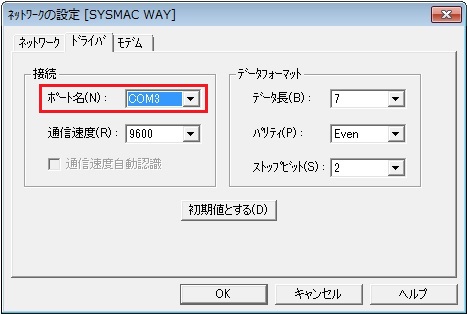

다음으로 CX-Programmer를 실행하고 프로젝트 트리에서 PLC 이름을 더블 클릭합니다. [PLC 기종 변경] 화면이 나타나면 [네트워크 종류] 오른쪽의 설정을 클릭합니다. [네트워크 설정]이 나타나면 화면의 [드라이버] 탭을 선택하고 [연결] 내의 포트 이름을 확인합니다. 이 포트 이름을 장치 관리자에서 확인한 포트 이름과 일치시켜 주세요.

【주의사항】
제어판이나 장치 관리자의 조작은 사용 중인 PC의 OS나 설정에 따라 다를 수 있습니다.
사용 환경에 맞춰 대응해 주시기 바랍니다.
