무선 푸시 버튼 스위치 A2W의 설치 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
무선 푸시 버튼 스위치 A2W의 설치 방법을 알려주세요.
본체는 DIN 레일 장착 또는 벽면 나사 장착이 가능합니다.
자동기는 설치 시와 휴대 시에 사용하는 옵션품이 다릅니다.
단, 매립 설치는 불가능합니다.
아래 표를 참조하십시오.
■본체
●본체의 DIN 레일 장착
DIN 레일은 제어반 내부에 3곳 이상 나사로 고정하십시오.
・권장 DIN 레일
・설치 방향
설치 방향이 정해져 있습니다. 아래 표를 참조하십시오.
・분리 방법
●주의사항
●설치 장소에 관하여
・각 설치 위치가 높을수록 더 개방된 공간에 설치되므로 장애물의 영향을 받지 않고 전파가 잘 도달합니다.
・안테나 주변에 금속체를 두지 마십시오.
금속은 전파를 반사하므로 안테나 주변에 금속체가 있으면 특정 방향으로 전파가 약해집니다.
・금속체에서 안테나를 멀리하십시오.
■자동기
.
●치수
■대상 형식
각 형식은 일본 전파법에 적합합니다.일본 국내에서 사용하십시오.
또한, 해외용 제품에 대해서는 고객 상담실로 문의해 주십시오.
(관련 정보의 '문의'란을 참조하십시오.)
사전에 동작 확인을 실시할 것을 권장합니다.
테스트 기기 대여에 대해서는 가까운 당사 영업소에 상담해 주십시오.
●본 체
●자동기
자동기는 설치 시와 휴대 시에 사용하는 옵션품이 다릅니다.
단, 매립 설치는 불가능합니다.
아래 표를 참조하십시오.
| 종류 | 설치/휴대 | 설치 방법 | 비고 |
| 본체 | － | DIN 레일 설치 | 주의사항도 함께 참조하십시오. |
| 벽면에 나사 장착 | |||
| 자동기 (왼쪽: 버섯형, 노란색) (오른쪽: 풀 가드형, 녹색) | 설치 | 홀더 형 A2W-H-WC1(부속) 사용 | － |
| 휴대 | 스트랩 형 A2W-S-WC1(별매) 사용 |
■본체
●본체의 DIN 레일 장착
DIN 레일은 제어반 내부에 3곳 이상 나사로 고정하십시오.
・권장 DIN 레일
| 외관 | 제품명 | 형식 | 치수 | 재질 |
| 지지 레일 | 형 PFP-100N | 1000㎜ | 알루미늄 | |
| 형 PFP-50N | 500㎜ | 알루미늄 | ||
| 엔드 플레이트 | 형 PFP-M | － | 철 |
・설치 방향
설치 방향이 정해져 있습니다. 아래 표를 참조하십시오.
| 수직 | 수평(위쪽) | 수평(아래 방향) | 가로(표준 설치) | 세로 |
| 가능 | 불가 | |||
마이너스 드라이버 등으로 후크를 아래로 당겨 빼낸 후, 아래쪽에서 들어 올려 주십시오.
●본체 나사
장착 (1) 제품 뒷면에 있는 3개의 후크를 바깥쪽으로 소리가 날 때까지 당겨 빼내십시오.
(2) 후크 구멍에 M3 나사를 삽입하여 고정하십시오.
(2) 후크 구멍에 M3 나사를 삽입하여 고정하십시오.
●주의사항
・동봉된 펜슬형 안테나를 사용할 경우, 금속제 패널 내부에 설치하면 무선 성능이 현저히 저하되므로 설치하지 마십시오.

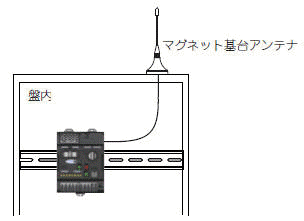

・본체를 패널 내부에 설치할 경우, 동봉된 안테나를 분리하고 자석 받침대 안테나: 형식 A2W-AT2.5-WC1(별매)를 사용하십시오. 자석 받침대 안테나는 패널 외부에 설치하십시오.
・본체를 패널 내부에 설치할 경우, 동봉된 안테나를 분리하고 자석 받침대 안테나: 형식 A2W-AT2.5-WC1(별매)를 사용하십시오. 자석 받침대 안테나는 패널 외부에 설치하십시오.
●설치 장소에 관하여
・본체 설치 장소는 다음 조건을 고려하여 선정하십시오
.
・본체에 DC24V 전원 공급이 가능해야 합니다.
・본체는 비교적 높은 위치에 설치하십시오. 무선 유닛을 바닥에 설치할 경우 통신 거리가 짧아집니다.
・본체는 비교적 높은 위치에 설치하십시오. 무선 유닛을 바닥에 설치할 경우 통신 거리가 짧아집니다.
・각 설치 위치가 높을수록 더 개방된 공간에 설치되므로 장애물의 영향을 받지 않고 전파가 잘 도달합니다.
・안테나 주변에 금속체를 두지 마십시오.
금속은 전파를 반사하므로 안테나 주변에 금속체가 있으면 특정 방향으로 전파가 약해집니다.
・금속체에서 안테나를 멀리하십시오.
■자동기
| ●자동기 설치 방법 설치 방법 사용 방법【설치하기】 ・자동기 홀더 사용 | 홀더를 나사로 고정합니다. 홀더 안에 형 A2W를 장착합니다. |
【휴대】 ・자동기 스트랩 사용 | 자동기를 스트랩에 넣고, 스트랩 바닥면에서 고정하여 사용한다. ・사용 예시 |
| 스트랩의 카메라 나사 (카메라 고정용 나사)를 사용하여 벨트 등에 부착하여 사용한다. ・사용 예시 본체 장착용 나사가 2개 포함되어 있습니다. 반드시 부속품의 나사를 사용하십시오 |
●치수

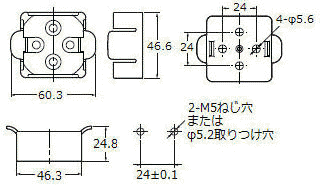

| 형식 치수 수신기 홀더 형 A2W-H-WC1 (부속) |
| 수신기 스트랩 형 A2W-S-WC1 (별매) |
■대상 형식
각 형식은 일본 전파법에 적합합니다.일본 국내에서 사용하십시오.
또한, 해외용 제품에 대해서는 고객 상담실로 문의해 주십시오.
(관련 정보의 '문의'란을 참조하십시오.)
사전에 동작 확인을 실시할 것을 권장합니다.
테스트 기기 대여에 대해서는 가까운 당사 영업소에 상담해 주십시오.
●본
| 외관 주파수(MHz) | 영역 출력 형태 형식 | |
| 929. | 2 일본 싱크형 A2W-RAN-WC1 | |
| JP 소스형 A2W-RAP-WC1 JP |
●자동기
| 형상 주파수 (MHz) | ||
| 영역 버튼 플랜지 형식 버섯 (예: 노란색) | 929. | 2 일본 빨강 초록 노랑 파랑 하양 검정 |
| 검정검정 검정 검정 검정 검정 빨강 | 노랑형A2W-TA-WC1 JP1RB 형A2W-TA-WC1 JP1GB 형A2W-TA-WC1 JP1YB 형A2W-TA-WC1 JP1AB 형A2W-TA-WC1 JP1WB 형 A2W-TA-WC1 JP1BR 형 A2W-TA-WC1 | |||
| JP1BY 풀 가드 (예: 녹색) | 929. | 2 일본 적색 녹색 황색 청색 백색 흑색 | 검정검정 검정 검정 검정 검정 빨강 | 노랑형A2W-TA-WC1 JP2RB 형A2W-TA-WC1 JP2GB 형A2W-TA-WC1 JP2YB 형 A2W-TA-WC1 JP2AB 형 A2W-TA-WC1 JP2WB 형 A2W-TA-WC1 JP2BR 형 A2W-TA-WC1 JP2BY |
